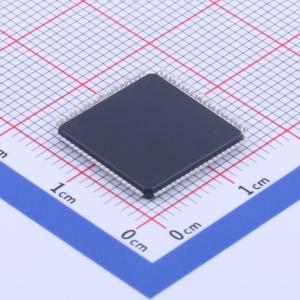

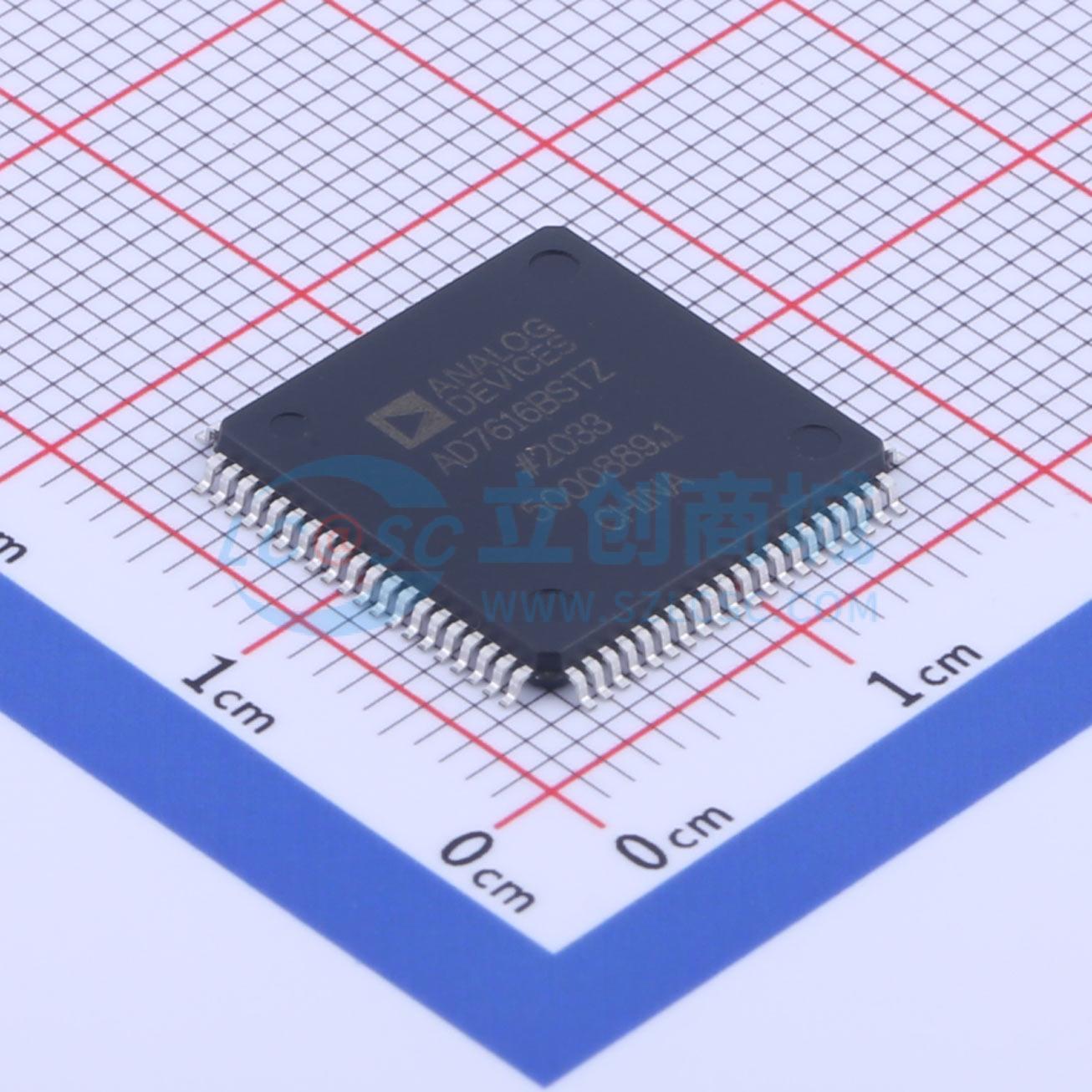

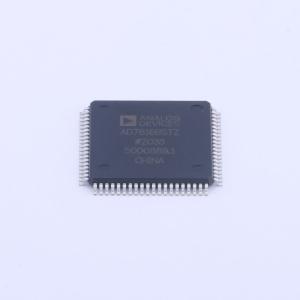

温馨提醒：图片仅供参考，商品以实物为准
AD7616BSTZ-RL
16 通道 DAS，具有 16 位、双极输入、双路同时采样 ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持16通道双路同时采样的16位数据采集系统。采用单5V电源供电，每通道对吞吐量最高可达1MSPS，支持±10V、±5V和±2.5V真双极性输入信号，信噪比达90.5dB。通过片上过采样模式（过采样率为2时）可实现更高的信噪比性能（92dB）。输入钳位保护电路可承受高达±21V的电压
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7616BSTZ-RL
- 商品编号
- C651298
- 商品封装
- LQFP-80(14x14)
- 包装方式
- 编带
- 商品毛重
- 0.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 1MHz | |
| 通道数 | 16 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 92dB | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 15ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 28uA |
商品概述
AD7616是一款16位数据采集系统（DAS），支持16通道双路同步采样。AD7616采用单5 V电源供电，可处理±10 V、±5 V和±2.5 V的真双极性输入信号，每通道对的采样吞吐量最高可达1 MSPS，信噪比（SNR）为90.5 dB。通过片上过采样模式可实现更高的SNR性能（过采样率（OSR）为2时，SNR为92 dB）。 输入钳位保护电路可承受高达±21 V的电压。无论采样频率如何，AD7616的模拟输入阻抗均为1 MΩ。单电源供电、片上滤波和高输入阻抗无需使用驱动运算放大器和外部双极性电源。 该器件包含模拟输入钳位保护、双路16位电荷再分配逐次逼近寄存器（SAR）模数转换器（ADC）、灵活的数字滤波器、2.5 V基准电压源和基准缓冲器，以及高速串行和并行接口。 AD7616与串行外设接口（SPI）/四线串行外设接口（QSPI）/数字信号处理器（DSP）/微线接口（MICROWIRE）兼容。
商品特性
- 16通道双路同步采样输入
- 通道输入范围可独立选择 真双极性：±10 V、±5 V、±2.5 V
- 单5 V模拟电源和2.3 V至3.6 V的V_DRIVE电源
- 完全集成的数据采集解决方案
- 模拟输入钳位保护
- 输入缓冲器，模拟输入阻抗为1 MΩ
- 一阶抗混叠模拟滤波器
- 片上精确基准电压源和基准缓冲器
- 双路16位逐次逼近寄存器（SAR）ADC
- 吞吐量：2×7 MSPS
- 带数字滤波器的过采样能力
- 具有突发模式的灵活定序器
- 灵活的并行/串行接口 与SPI/QSPI/MICROWIRE/DSP兼容
- 可选的循环冗余校验（CRC）错误检查
- 硬件/软件配置
- 性能 在500 kSPS（2倍过采样）时SNR为92 dB
- 在1 MSPS时SNR为90.5 dB
- 总谐波失真（THD）为−103 dB
- 积分非线性（INL）典型值为±1 LSB，微分非线性（DNL）最大值为±0.99 LSB
- 模拟输入通道的静电放电（ESD）额定值为8 kV
- 片上自检测功能
- 80引脚薄型四方扁平封装（LQFP）
应用领域
- 电力线监测
- 保护继电器
- 多相电机控制
- 仪器仪表和控制系统
- 数据采集系统（DAS）
