温馨提醒：图片仅供参考，商品以实物为准

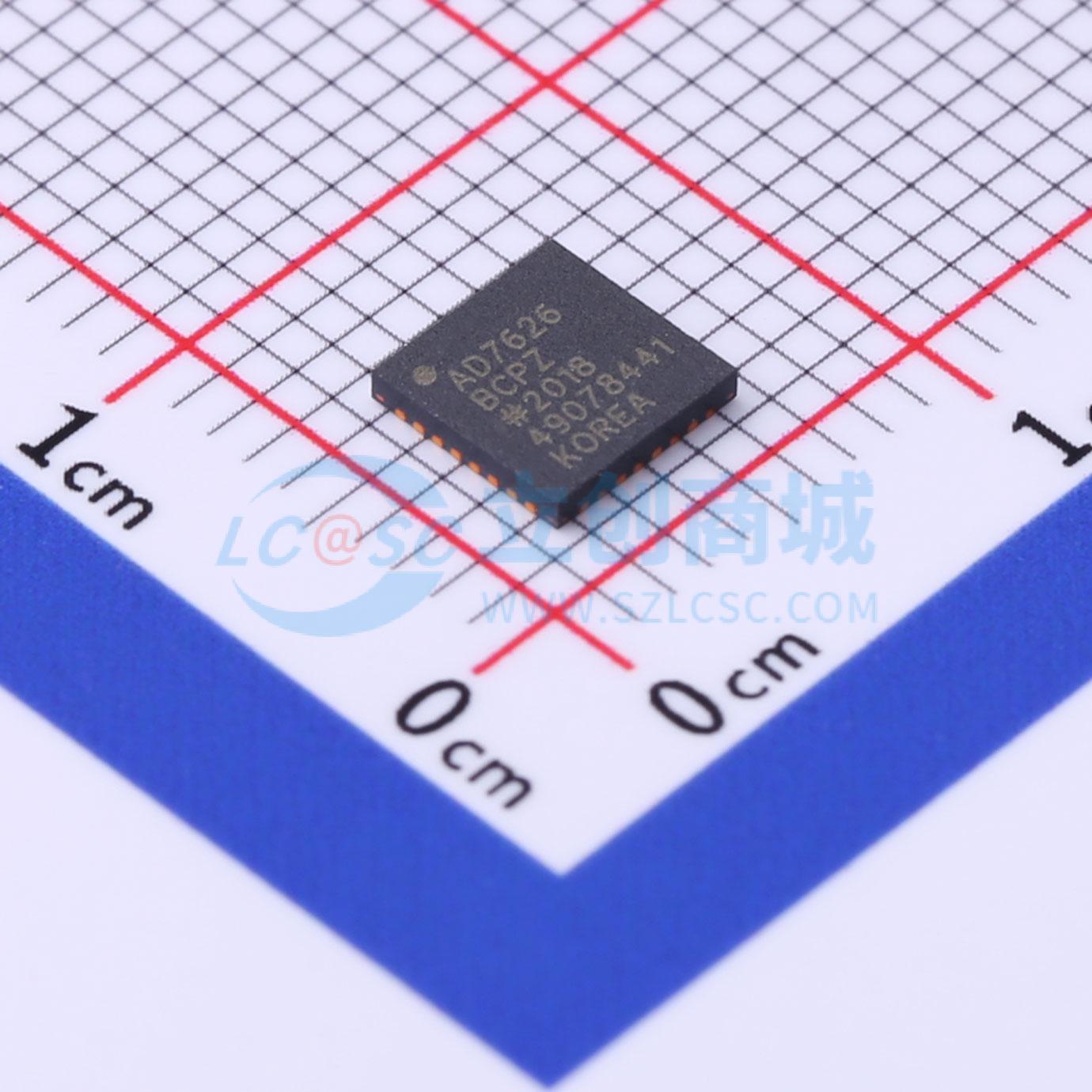

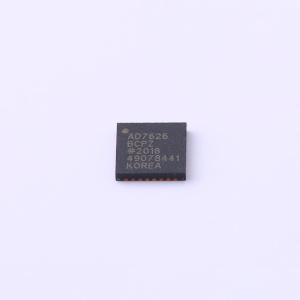

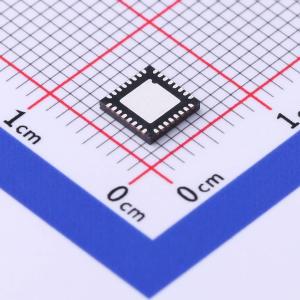

AD7626BCPZ-RL7
16-Bit，10MSPS PulSAR差分ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7626是一款16位、10MSPS的电荷再分配逐次逼近型(SAR)差分输入模数转换器(ADC)。SAR架构提供无与伦比的噪音性能(91.5dBSNR)和线性度(±0.45LSBINL)。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7626BCPZ-RL7
- 商品编号
- C651310
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 10MHz | |
| 通道数 | - | |
| 工作电压 | 2.5V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 串行 | |
| 差分输入 | - | |
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD7626是一款16位、10 MSPS的电荷再分配逐次逼近型(SAR)模数转换器(ADC)。SAR架构提供无与伦比的噪音性能(91.5 dB SNR)和线性度 (±0.45 LSB INL)。AD7626集成了一个高速16位采样ADC、一个内部转换时钟和一个内部缓冲基准源。在CNV上升沿，AD7626对IN+与IN-引脚之间的电压差进行采样。这些引脚的电压在0 V~REF的反相范围内摆动。基准电压(REF)为4.096 V；它既可以由内部产生，也可以由外部提供。 所有转换结果通过一个LVDS自时钟串行接口或回波时钟串行接口即可获得，从而减少了外部硬件连接。 AD7626采用32引脚5mm×5 mm LFCSP封装，工作温度范围为 -40 °C至 +85 °C。
应用领域
- 数字成像系统
- 数字X射线
- 数字MRI
- CCD和红外摄像头
