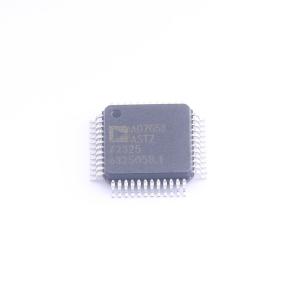

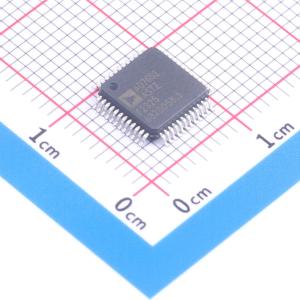

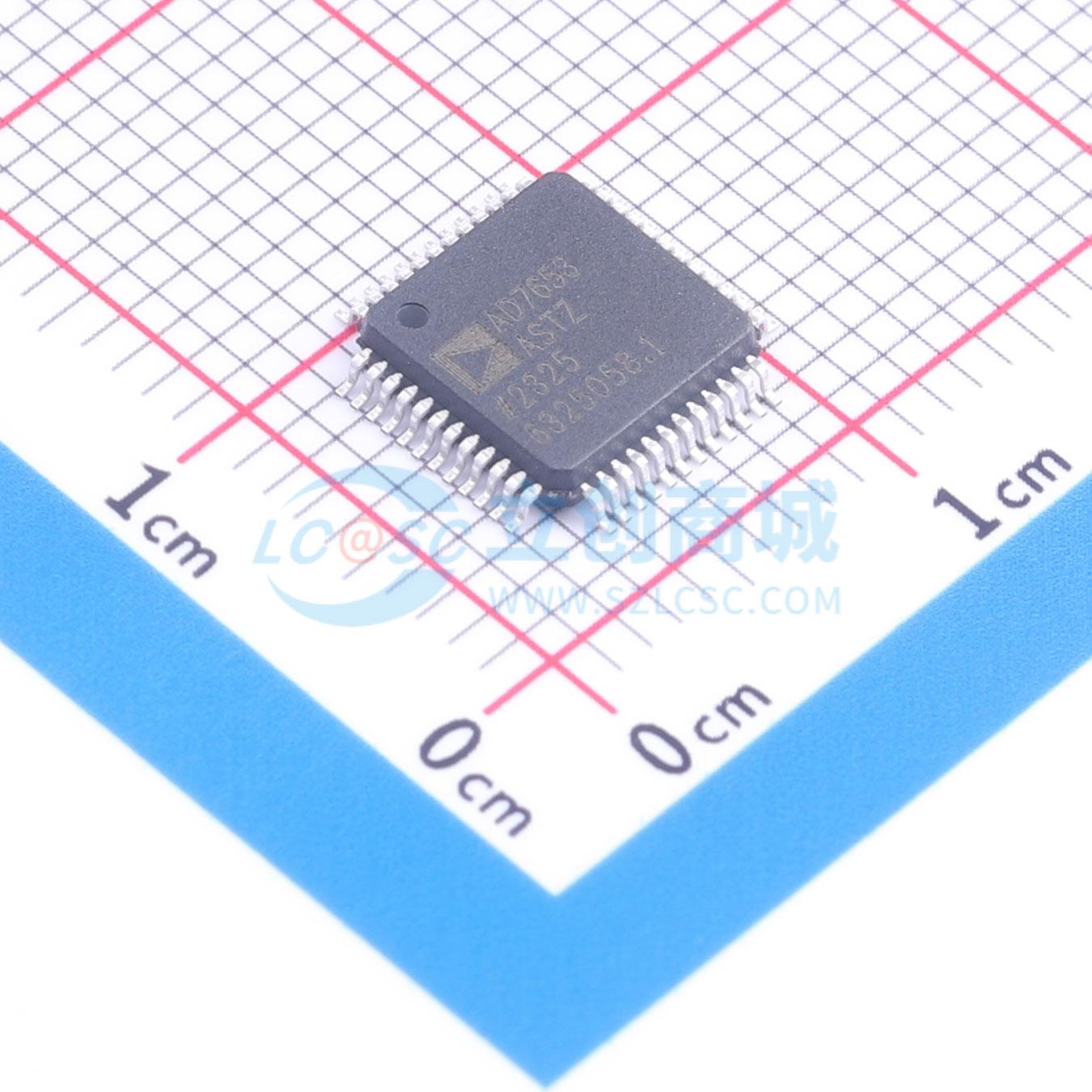

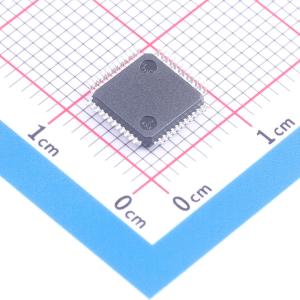

AD7653ASTZ
16位 1 MSPS PulSAR 单极性 ADC 带参考电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16位、1 MSPS、内置基准电压源的PulSAR®单极性ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7653ASTZ
- 商品编号
- C651329
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.609克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | 并行；SPI | |
| 差分输入 | - | |
| 积分非线性 | 6LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 86dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 7ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | SAR |
商品概述
AD7653是一款16位、1 MSPS（每秒百万次采样）的电荷重分布SAR模数转换器，工作在单个5V电源下。该器件包含高速16位采样ADC、内部转换时钟、内部参考电路、纠错电路以及串行和并行系统接口端口。它具有非常高的采样率模式（Warp）、适用于异步转换速率应用的快速模式（Normal）以及低功耗应用中的减小功率模式（Impulse），在该模式下，功耗会随着吞吐量而降低。AD7653采用Analog Devices的高性能0.6微米CMOS工艺制造，成本相对较低，并提供48引脚LQFP和小型48引脚LFCSP封装，工作温度范围为-40°C至+85°C。
