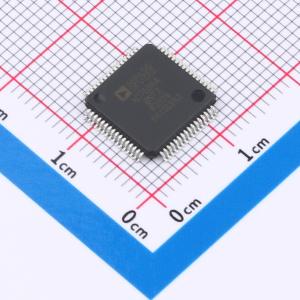

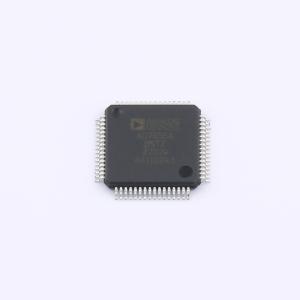

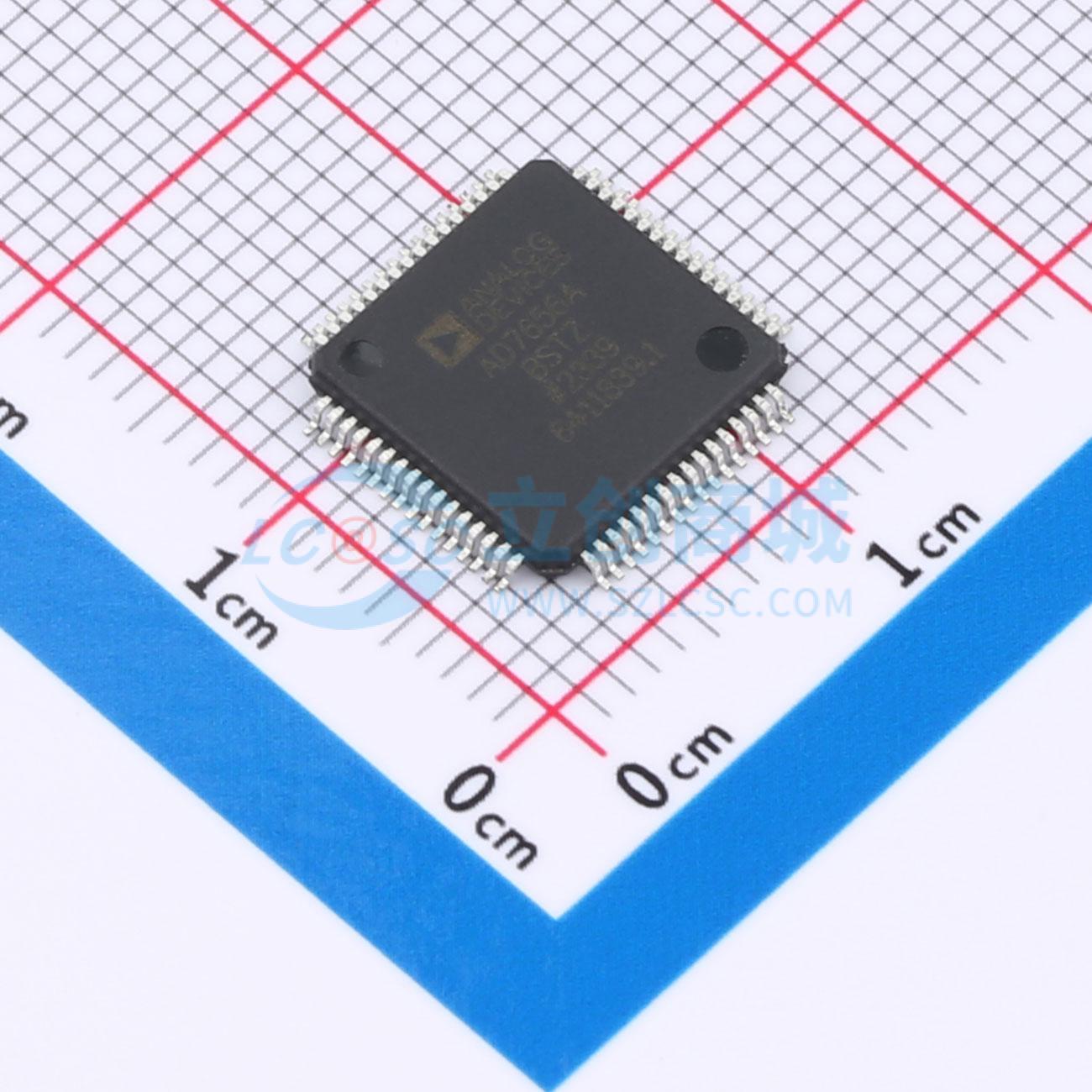

AD7656ABSTZ
250 kSPS、6通道、同步采样双极性16位ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置六个16位、快速、低功耗、逐次逼近型模数转换器(ADC)，并集成到一个封装中，采用iCMOS工艺设计。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7656ABSTZ
- 商品编号
- C651334
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 250kHz | |
| 通道数 | 6 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 串行；并行 | |
| 差分输入 | - | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 86.5dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 80mA |
商品概述
AD7656A1内置六个16位、快速、低功耗、逐次逼近型模数转换器(ADC)，并集成到一个封装中，采用iCMOS工艺(工业级CMOS)设计。iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，可开发在33 V高压下工作的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。 AD7656A的吞吐速率最高可达250 kSPS，并且内置宽带宽(12 MHz)采样保持放大器，可处理最高12 MHz的输入频率。 转换过程与数据采集利用CONVST x信号和内部振荡器进行控制。三个CONVST x引脚(CONVST A、CONVST B和CONVST C)允许三对ADC独立地进行同步采样。AD7656A同时具有一个高速并行接口和一个高速串行接口，为器件与微处理器或数字信号处理器(DSP)进行接口创造了条件。在串行接口模式下，AD7656A允许多个ADC以菊花链形式连接至单个串行接口。AD7656A可在±4xV_REF和±2xV_REF范围内支持真双极性输入信号。AD7656A还内置一个2.5 V片内基准电压源。
商品特性
- 6个独立的模数转换器(ADC)
- 真双极性模拟输入
- 引脚/软件可选范围：±10 V或±5 V
- 高吞吐速率：250 kSPS
- iCMOS工艺技术
- 低功耗：140 mW(250 kSPS，5 V电源)
- 宽输入带宽信噪比(SNR)：86.5 dB(50 kHz输入频率)
- 片内基准电压源及缓冲器
- 并行、串行和菊花链接口模式
- 高速串行接口串行外设接口(SPI)/QSPI/MICROWIRE/DSP兼容
- 关断模式：100 mW(最大值)
- 64引脚LQFP
- 改进电源时序(PSS)鲁棒性
- 片内集成6个16位、250 kSPS ADC
- 6个真双极性、高阻抗模拟输入
- 并行和高速串行接口
应用领域
- 电源线路监控系统
- 仪表和控制系统
- 多轴定位系统
