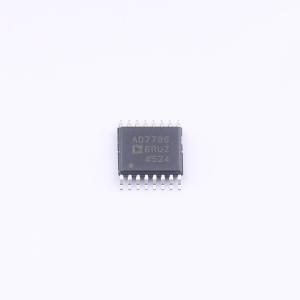

AD7796BRUZ

16位、低功耗、Σ-Δ型桥式传感器ADC

描述: AD7796/AD7797是完整的高精度桥式传感器应用模拟前端，如称重秤。这些设备包含一个16/24位Σ-ΔADC，具有固定增益128的片上仪表放大器，允许小幅度信号直接与ADC接口。
品牌名称: ADI(亚德诺)
商品型号: AD7796BRUZ
商品编号: C651561
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.189克(g)

商品参数

商品概述

AD7796/AD7797是用于高精度桥式传感器应用（如秤重系统）的完整模拟前端。AD7796/AD7797分别包含一个能够实现16位/24位分辨率的Σ-Δ ADC。片上仪表放大器的固定增益为128，允许来自桥式传感器等小幅度信号直接与ADC连接。每个器件都有一个差分输入，并包含一个内部连接到ADC的温度传感器。该传感器可用于对电桥进行温度补偿。器件可以使用内部时钟或外部时钟运行。器件的输出数据速率可通过软件编程，范围为4.17 Hz至123 Hz。 AD7796/AD7797的电源电压范围为2.7 V至5.25 V。每个器件的典型电流消耗为250 μA，采用16引脚TSSOP封装。

商品特性

均方根噪声：65 nV
仪表放大器
温度传感器
内部时钟振荡器
同时抑制50 Hz/60 Hz
更新速率范围：4.17 Hz至123 Hz
电流：典型值250 μA
掉电电流：1 μA
电源电压范围：2.7 V至5.25 V
工作温度范围：-40°C至+85°C
独立的接口电源
16引脚TSSOP封装
三线串行接口
与SPI、QSPI、MICROWIRE和DSP兼容
SCLK上有施密特触发器

应用领域

秤重系统
应变计
工业过程控制
仪器仪表
便携式仪器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	123Hz
	通道数	1

	属性	参数值
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	-
	工作温度	-40℃~+85℃
