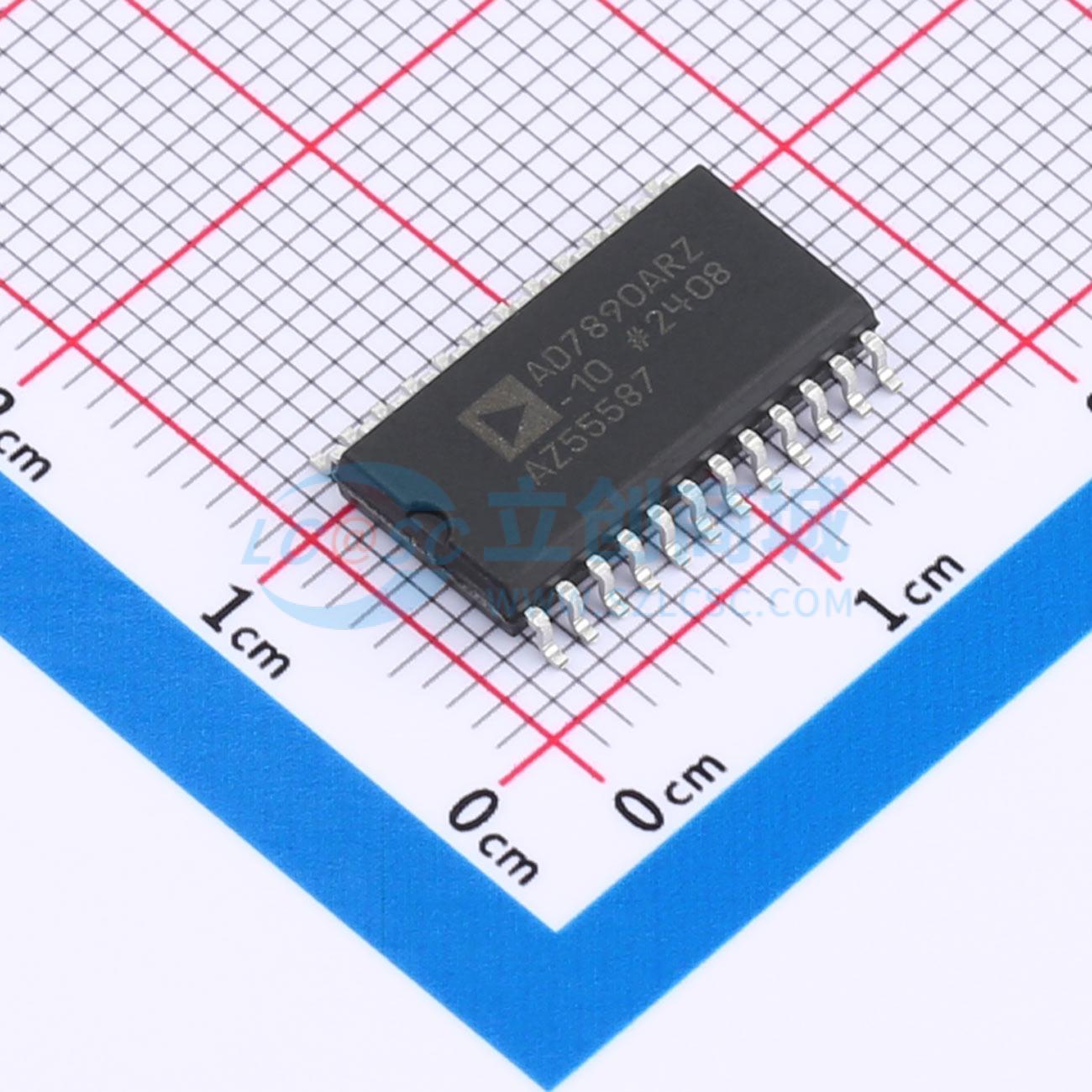

AD7890ARZ-10

AD7890是一款8通道12位数据采集系统。该器件包含一个输入多路复用器、一个片上跟踪/保持放大器、一个高速12位ADC、一个2.5V基准源和一个高速串行接口。该器件采用单5V电源供电，可接受的模拟输入范围为±10V（AD7890 - 10）、0V至4.096V（AD7890 - 4）和0V至2.5V（AD7890 - 2）。 该器件上的多路复用器可独立访问。这允许用户在需要时，在多路复用器和ADC之间插入抗混叠滤波器或信号调理电路。这意味着一个抗混叠滤波器可用于所有八个通道。连接一个外部电容，用户可以调整多路复用器的建立时间，以包含滤波器或信号调理电路中的任何外部延迟。 AD7890的输出数据通过一个高速双向串行接口端口提供。该器件包含一个片上控制寄存器，允许通过串行端口控制通道选择、转换启动和掉电。通用的高速逻辑确保能轻松与微控制器和数字信号处理器上的串行端口连接。 除了传统的直流精度指标，如线性度、满量程和失调误差外，AD7890还规定了动态性能参数，包括谐波失真和信噪比。 正常模式下的功耗很低，典型值为30mW，若不需要进行转换，该器件可置于待机（掉电）模式。AD7890采用亚德诺半导体公司（Analog Devices, Inc.）的线性兼容CMOS（LC²MOS）工艺制造，这是一种将精密双极电路与低功耗CMOS逻辑相结合的混合技术工艺。该器件提供24引脚、0.3英寸宽的塑料或陶瓷双列直插式封装，或24引脚小外形封装（SOIC_W）。

• 快速12位ADC，转换时间为5.9μs
• 八个单端模拟输入通道
• 输入范围可选：AD7890 - 10为±10V，AD7890 - 4为0V至4.096V，AD7890 - 2为0V至2.5V
• 允许分别访问多路复用器和ADC
• 片上跟踪/保持放大器
• 片上基准源
• 高速、灵活的串行接口
• 单电源、低功耗运行（最大50mW）
• 掉电模式（典型值75μW）
