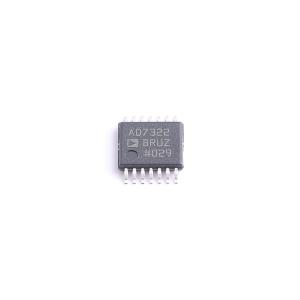

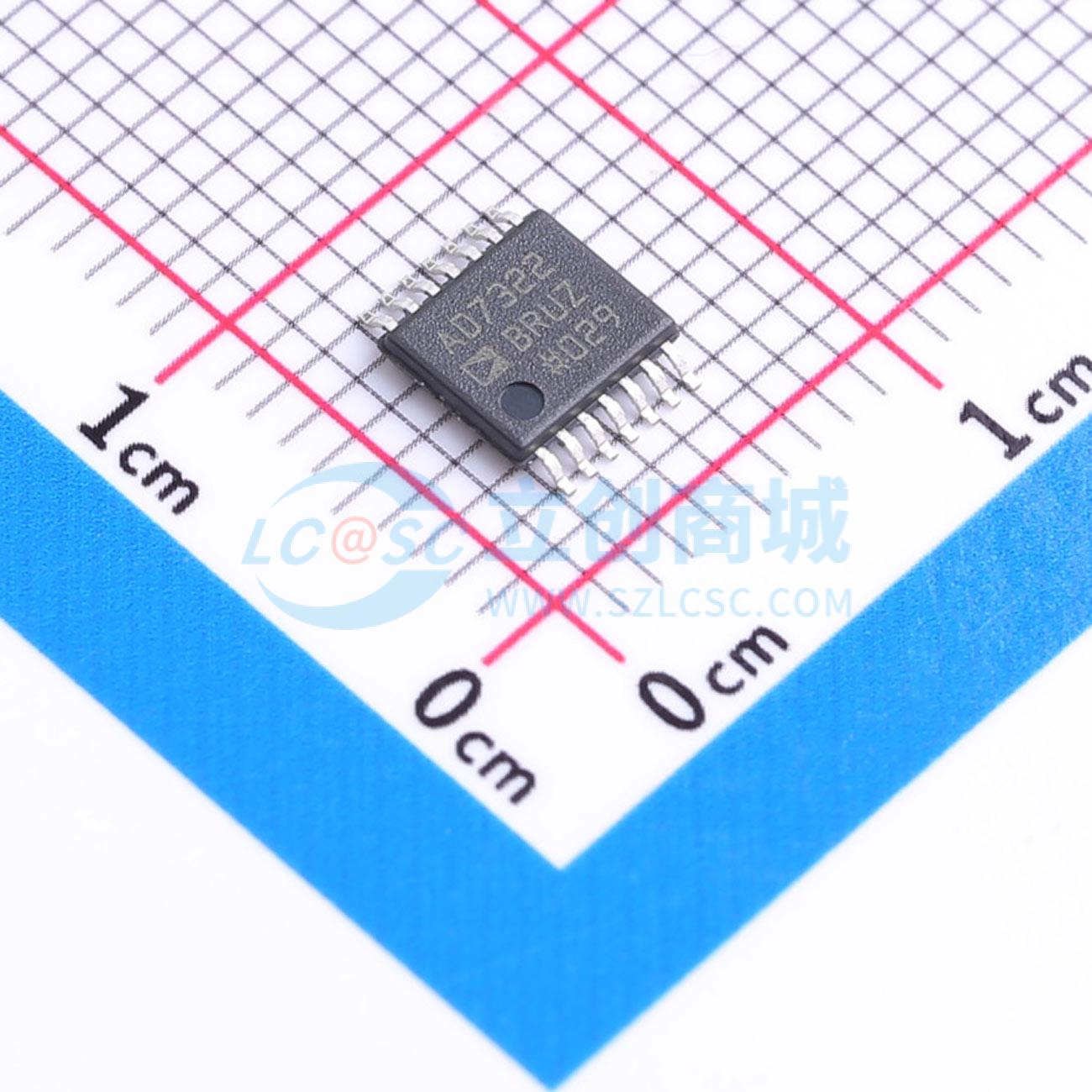

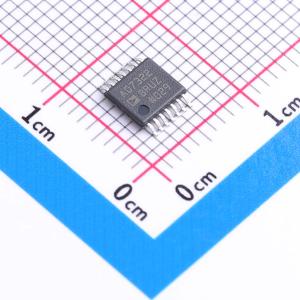

AD7322BRUZ-REEL7
2通道，12位加符号，1 MSPS，双极输入ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 软件可选的真双极性输入、双通道、12位（带符号位）SAR ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7322BRUZ-REEL7
- 商品编号
- C650805
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.154051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 1MHz | |
| 通道数 | 2 | |
| 工作电压 | 12V~16.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 76dB | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 3ppm/℃ | |
| ADC架构 | SAR |
商品概述
AD7322是一款采用iCMOS（工业CMOS）工艺设计的2通道、12位带符号逐次逼近型模数转换器（ADC）。iCMOS是一种将高压硅与亚微米CMOS和互补双极技术相结合的工艺。它能够开发出一系列高性能模拟IC，这些IC可在33 V电压下工作，且占用空间是前代高压器件无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件可以接受双极性输入信号，同时提高性能、显著降低功耗并减小封装尺寸。 AD7322可以接受真正的双极性模拟输入信号。AD7322有四种可通过软件选择的输入范围，分别是±10 V、±5 V、±2.5 V和0 V至+10 V。每个模拟输入通道都可以独立编程为这四种输入范围之一。AD7322上的模拟输入通道可以编程为单端、真差分或伪差分模式。 该ADC包含一个2.5 V的内部基准源。AD7322也支持外部基准源工作模式。如果在REFIN/OUT引脚上施加3 V基准电压，AD7322可以接受真正的双极性±12 V模拟输入。对于±12 V输入范围，需要至少±12 V的VDD和VSS电源。该ADC具有高速串行接口，最高吞吐量可达1 MSPS。
商品特性
- 12位带符号逐次逼近型ADC
- 真正的双极性输入范围
- 可通过软件选择的输入范围：±10 V、±5 V、±2.5 V、0 V至+10 V
- 1 MSPS吞吐量
- 两个带通道排序器的模拟输入通道
- 单端、真差分和伪差分模拟输入能力
- 高模拟输入阻抗
- 低功耗：21 mW
- 全功率信号带宽：22 MHz
- 内部2.5 V基准源
- 高速串行接口
- 掉电模式
- 14引脚TSSOP封装
- iCMOS工艺技术
