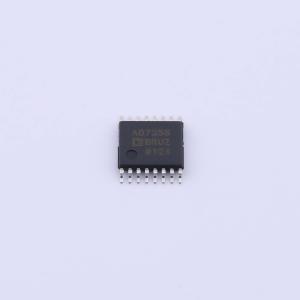

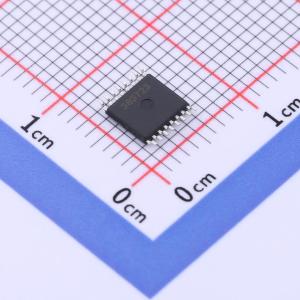

温馨提醒：图片仅供参考，商品以实物为准

AD7356BRUZ-500RL7

差分输入，双通道，同时采样，5 MSPS，12位，SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 差分输入、双通道、同步采样、5 MSPS、12位SAR ADC
品牌名称: ADI(亚德诺)
商品型号: AD7356BRUZ-500RL7
商品编号: C650840
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

AD7356 是一款双路 12 位高速低功耗逐次逼近型 ADC，采用单 2.5 V 电源供电，最高吞吐量可达 5 MSPS。该器件包含两个 ADC，每个 ADC 前都有一个低噪声、宽带宽的跟踪保持电路，可处理超过 110 MHz 的输入频率。转换过程和数据采集使用标准控制输入，便于与微处理器或 DSP 接口。输入信号在 CS 下降沿采样，此时也会启动一次转换。转换时间由 SCLK 频率决定。 AD7356 采用先进的设计技术，在高吞吐量下实现极低的功耗。在 2.5 V 电源和 5 MSPS 吞吐量下，该器件典型功耗为 14 mA。它还提供灵活的功耗/吞吐量管理选项。该器件的模拟输入范围为差分共模 ±V_REF/2。AD7356 内置 2.048 V 基准源，若需要也可使用外部基准源。 AD7356 采用 16 引脚薄型收缩小外形封装（TSSOP）。

商品特性

双路 12 位逐次逼近型 ADC
同步采样
每通道吞吐量：5 MSPS
适用于 2.5 V 的 v_oo
无转换延迟
5 MSPS 时功耗：36 mW
内置基准源：2.048 V±0.25%，6 ppm/°C
带读取功能的双路转换
高速串行接口：兼容 SPI-/QSPI-/MICROWIRE-/DSP
工作温度范围：-40°C 至 +125°C
采用 16 引脚 TSSOP 封装

应用领域

数据采集系统
运动控制
I 和 Q 解调

数据手册PDF

放大查看下载PDF

优惠活动

8.1折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	5MHz
	通道数	2
	工作电压	2.25V~2.75V
	接口类型	SPI
	差分输入	是
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	71.5dB
	时钟频率(fc)	50kHz~80MHz
	基准电压源	内置
	基准电压源温漂	6ppm/℃
	ADC架构	SAR
	静态电流	5uA
