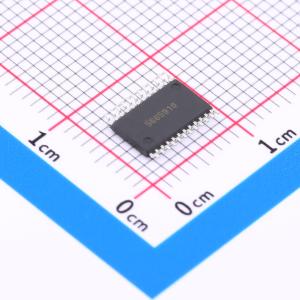

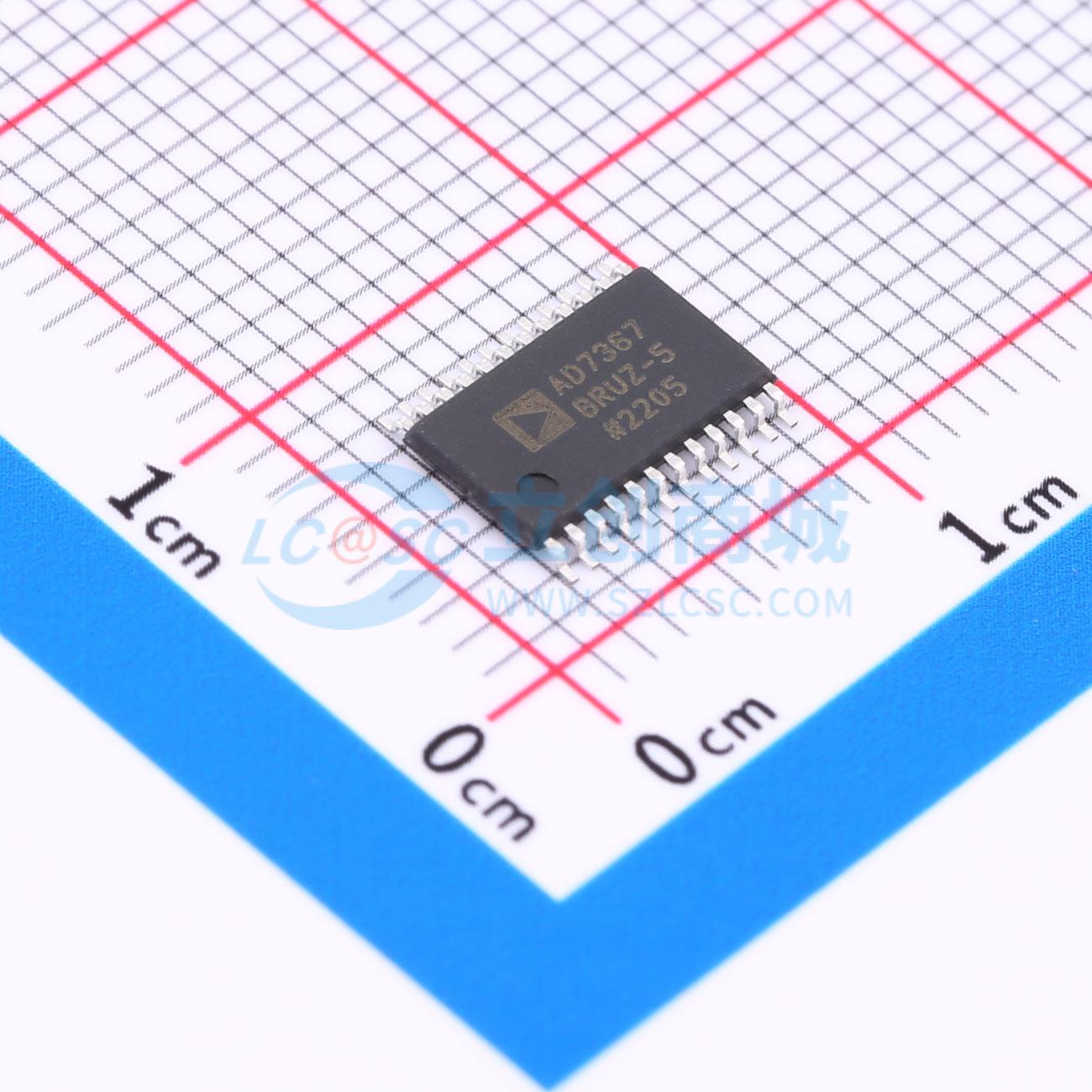

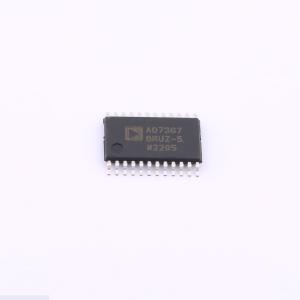

AD7367BRUZ-5

真正的双极性输入，12/14位，2通道，同时采样SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 真双极性输入、14位、双通道、同时采样SAR ADC
品牌名称: ADI(亚德诺)
商品型号: AD7367BRUZ-5
商品编号: C650859
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.22克(g)

商品参数

商品概述

AD7366 - 5/AD7367 - 5 是双路、12 位/14 位、低功耗逐次逼近型模数转换器 (ADC)，其吞吐量最高可达 500 kSPS。每个器件包含两个 ADC，每个 ADC 前都有一个 2 通道多路复用器和一个低噪声、宽带宽跟踪保持放大器。 AD7366 - 5/AD7367 - 5 可接受 ±10 V 范围、±5 V 范围以及 0 V 至 +10 V 范围的真双极性模拟输入信号。这些器件具有片上 2.5 V 基准源，该基准源可禁用，以便使用外部基准源。如果在 D_CAPA 和 D_CAPB 引脚施加 3 V 基准源，AD7366 - 5/AD7367 - 5 可接受真双极性 ±12 V 模拟输入。±12 V 输入范围需要最小 ±12 V 的 V_DD 和 V_SS 电源。

商品特性

双路 12 位/14 位、2 通道 ADC
真双极性模拟输入
可编程输入范围：±10 V、±5 V、0 V 至 +10 V，使用 +3 V 外部基准源时为 ±12 V
吞吐量：500 kSPS
同时转换，读取时间小于 2 μs
高模拟输入阻抗
低电流消耗：正常模式下典型值为 5.1 mA，关断模式下典型值为 320 nA
AD7366 - 5 在 50 kHz 输入频率时 SNR 为 72 dB，12 位无失码
AD7367 - 5 在 50 kHz 输入频率时 SNR 为 76 dB，14 位无失码
精确的片上基准源：2.5 V ±0.2%
工作温度范围：-40°C 至 +85°C
高速串行接口，与 SPI-/QSPI-/MICROWIRE-/DSP 兼容
iCMOS 工艺技术
采用 24 引脚 TSSOP 封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	500kHz
	通道数	2
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	-
	积分非线性	3.5LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	76dB
	时钟频率(fc)	20MHz
	基准电压源	内置
	基准电压源温漂	6ppm/℃
	ADC架构	SAR
	静态电流	3uA；300nA
	全量程范围(FSR)	10V
