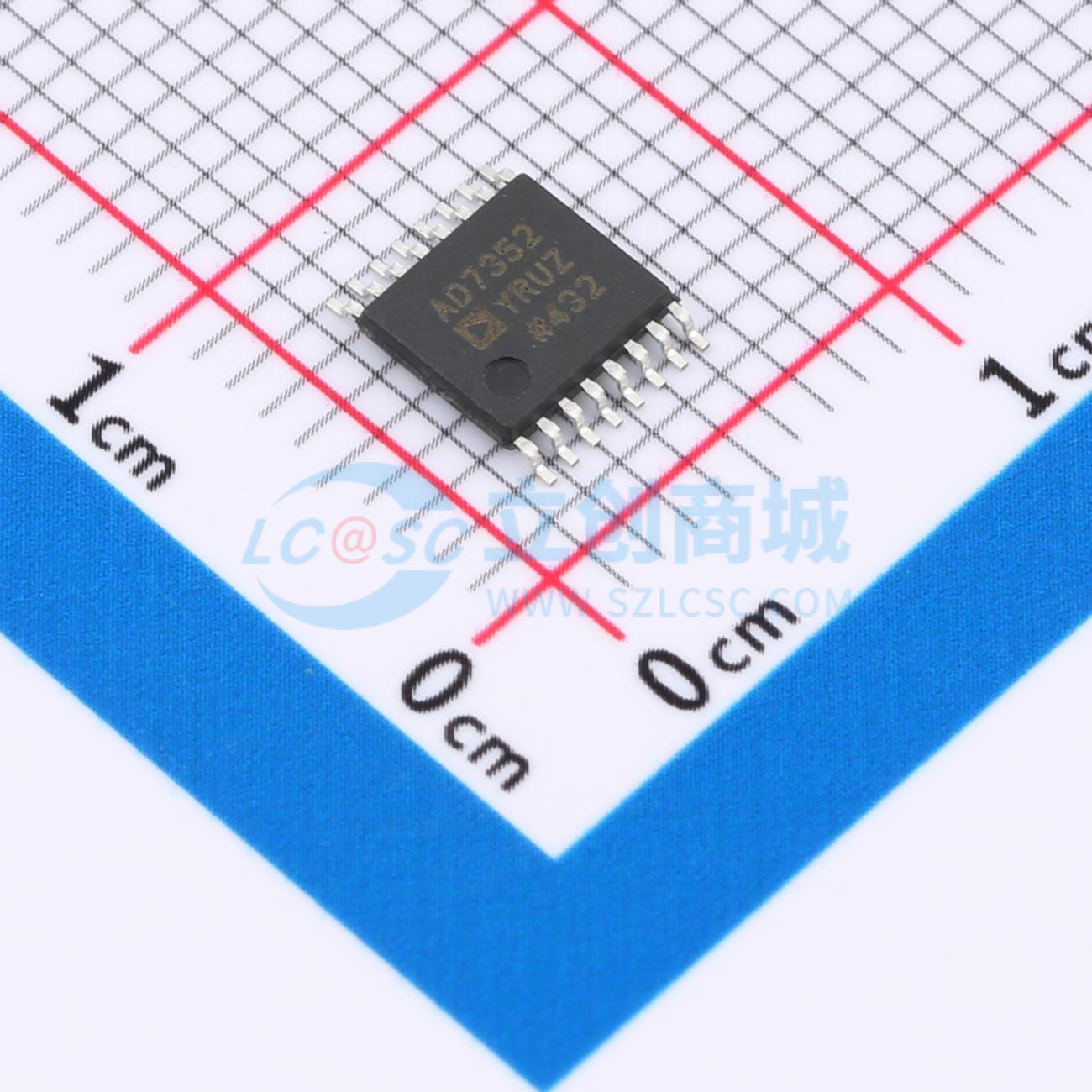

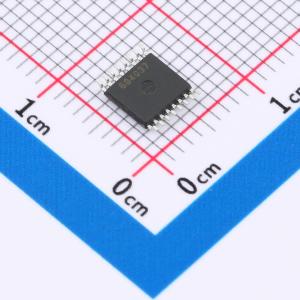

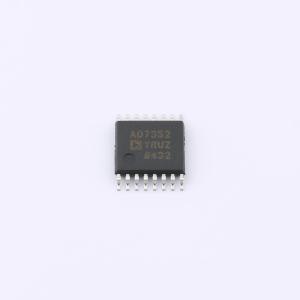

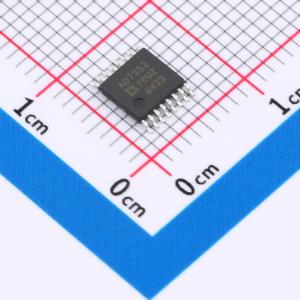

AD7352YRUZ
差分输入、双通道、同步采样、3 MSPS、12位SAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7352是一款双通道12位高速低功耗逐次逼近寄存器模数转换器，工作在单2.5V电源下，最大吞吐率为3MSPS。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7352YRUZ
- 商品编号
- C650837
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 3MHz | |
| 通道数 | 2 | |
| 工作电压 | 2.25V~2.75V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.4LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 71.5dB | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 20ppm/℃ | |
| ADC架构 | SAR |
商品概述
AD7352是一款双路12位高速低功耗逐次逼近型ADC，采用单2.5 V电源供电，最高吞吐量可达3 MSPS。该器件包含两个ADC，每个ADC前都有一个低噪声、宽带宽的跟踪保持电路，可处理超过110 MHz的输入频率。 转换过程和数据采集采用标准控制输入，便于与微处理器或DSP轻松接口。输入信号在CS的下降沿采样，此时也会启动一次转换。转换时间由SCLK频率决定。 AD7352采用先进的设计技术，在高吞吐量下实现极低的功耗。在2.5 V电源和3 MSPS吞吐量下，该器件典型功耗为10 mA。它还提供灵活的功耗/吞吐量管理选项。 该器件的模拟输入范围为差分共模±VREF/2。AD7352内置2.048 V基准源，若选用外部基准源，可对其进行过驱动。 AD7352采用16引脚薄型收缩小外形封装（TSSOP）。
商品特性
- 双路12位逐次逼近型ADC
- 同步采样
- 每通道吞吐量：3 MSPS
- 适用于2.5 V的VDD
- 无转换延迟
- 3 MSPS时功耗：26 mW
- 片内基准源：2.048 V±0.25%，6 ppm/°C
- 带读取功能的双路转换
- 高速串行接口：兼容SPI、QSPI、MICROWIRE和DSP
- 工作温度范围：-40°C至+125°C
- 采用16引脚TSSOP封装
应用领域
- 数据采集系统
- 运动控制
- I和Q解调
