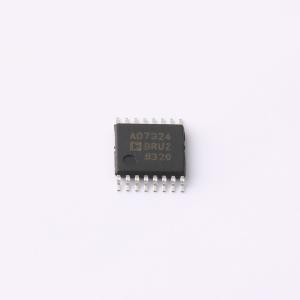

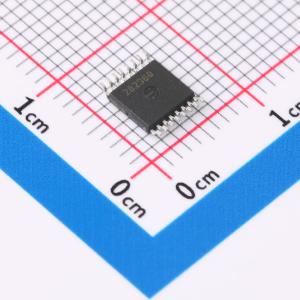

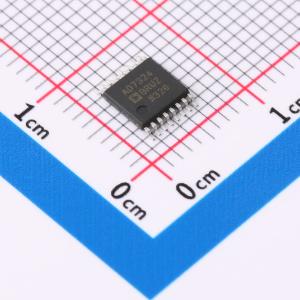

AD7324BRUZ

4通道、软件可选、真双极输入、12位加符号ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 软件可选的真双极性输入、4通道、12位（带符号位）A/D转换器
品牌名称: ADI(亚德诺)
商品型号: AD7324BRUZ
商品编号: C650807
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.29克(g)

商品参数

商品概述

AD7324是一款采用iCMOS（工业CMOS）工艺设计的4通道、12位带符号逐次逼近型ADC。iCMOS是一种将高压硅与亚微米CMOS和互补双极技术相结合的工艺。它能够开发出一系列高性能模拟IC，这些IC可在33 V电压下工作，且占用空间是前代高压器件无法企及的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够接受双极性输入信号，同时提高性能、显著降低功耗并减小封装尺寸。 AD7324可以接受真正的双极性模拟输入信号。AD7324有四个可通过软件选择的输入范围：±10 V、±5 V、±2.5 V和0 V至+10 V。每个模拟输入通道都可以独立编程为四个输入范围之一。AD7324上的模拟输入通道可以编程为单端、真差分或伪差分模式。该ADC包含一个2.5 V的内部基准源。AD7324也支持外部基准源工作模式。如果在REFIN/OUT引脚上施加3 V基准电压，AD7324可以接受真正的双极性±12 V模拟输入。对于±12 V输入范围，需要至少±12 V的VDD和VSS电源。该ADC具有高速串行接口，最高吞吐量可达1 MSPS。

商品特性

12位带符号逐次逼近型ADC
真正的双极性输入范围
软件可选输入范围：±10 V、±5 V、±2.5 V、0 V至+10 V
1 MSPS吞吐量
4个带通道排序器的模拟输入通道
单端、真差分和伪差分模拟输入能力
高模拟输入阻抗
低功耗：21 mW
全功率信号带宽：22 MHz
内部2.5 V基准源
高速串行接口
掉电模式
16引脚TSSOP封装
iCMOS工艺技术

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	4
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	1.1LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	76dB
	时钟频率(fc)	20MHz；50kHz~20MHz
	基准电压源	内置
	基准电压源温漂	25ppm/℃
	ADC架构	SAR
	静态电流	3.4mA
