温馨提醒：图片仅供参考，商品以实物为准

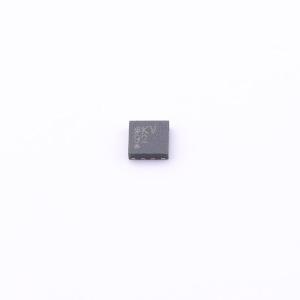

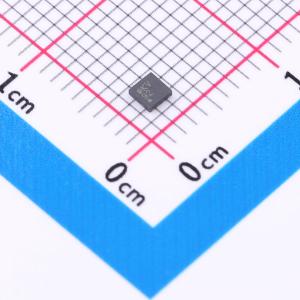

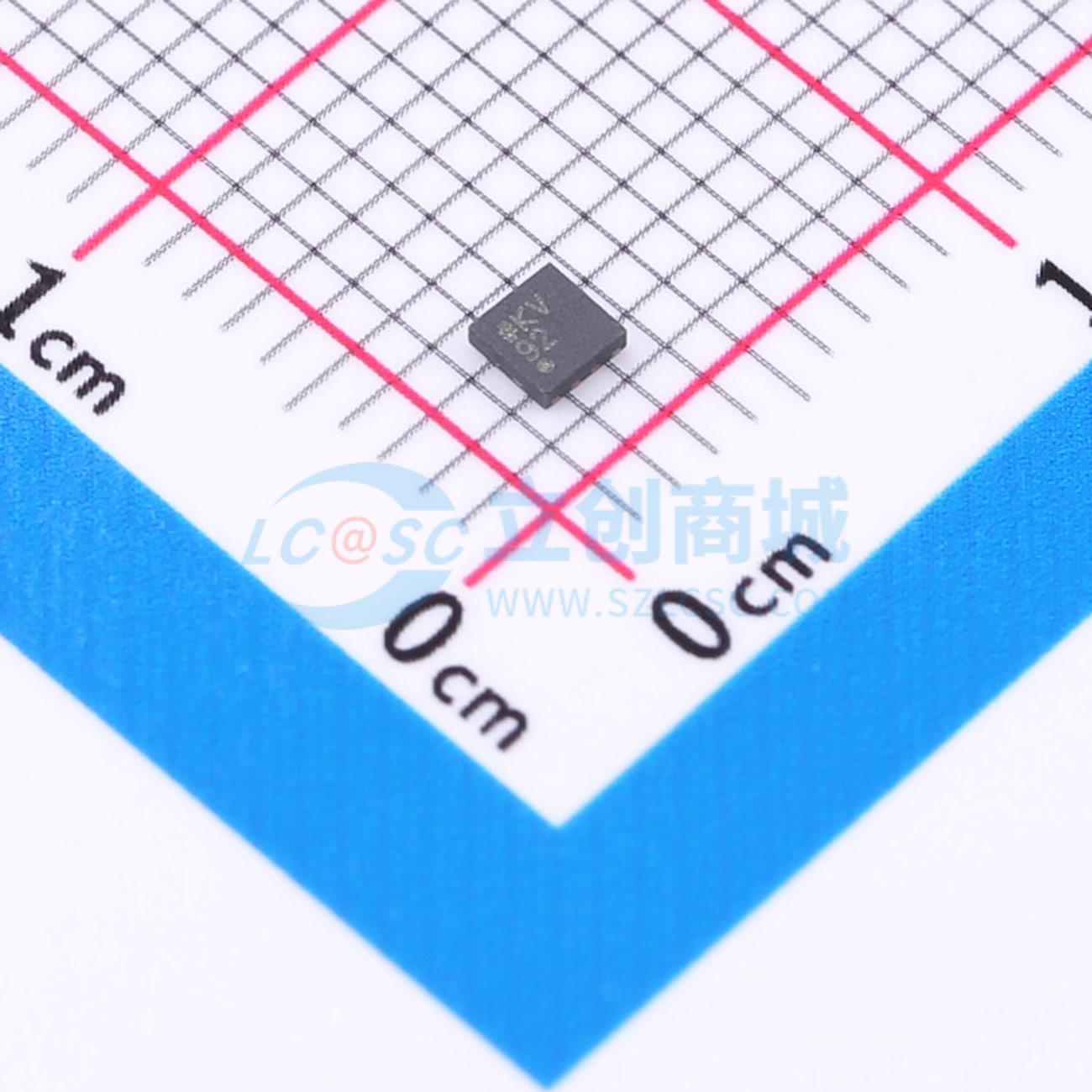

AD7091BCPZ-RL7
1 MSPS，超低功耗，12位ADC，8引脚LFCSP
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 1 MSPS、超低功耗、12位ADC，采用8引脚LFCSP封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7091BCPZ-RL7
- 商品编号
- C650562
- 商品封装
- LFCSP-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.040571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.09V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 68dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 50MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 324nA |
商品特性
- 快速吞吐率，1 MSPS
- VDD 供电范围为 2.09 V 至 5.25 V
- INL 最大 ±η LSB
- 模拟输入范围 0 V 至 VDD
- 超低功耗：3 V 和 1 MSPS 时典型值 367 μA，3 V 待机模式下典型值 324 nA
- 参考电压由 VDD 提供
- 灵活的电源/吞吐率管理
- 高速串行接口：兼容 SPI/QSPI/MICROWIRE/DSP
- 忙碌指示器
- 待机模式
- 8 引脚、2 mm x 2 mm LFCSP 封装
- 温度范围：-40℃ 至 +125℃
应用领域
- 电池供电系统
- 手持仪表
- 医疗仪器
- 移动通信
- 仪器和控制系统
- 数据采集系统
- 光学传感器
- 诊断/监测功能
- 能量收集
