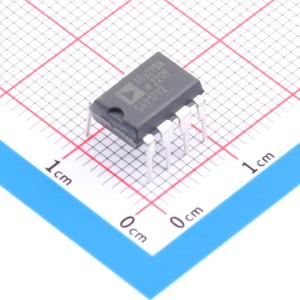

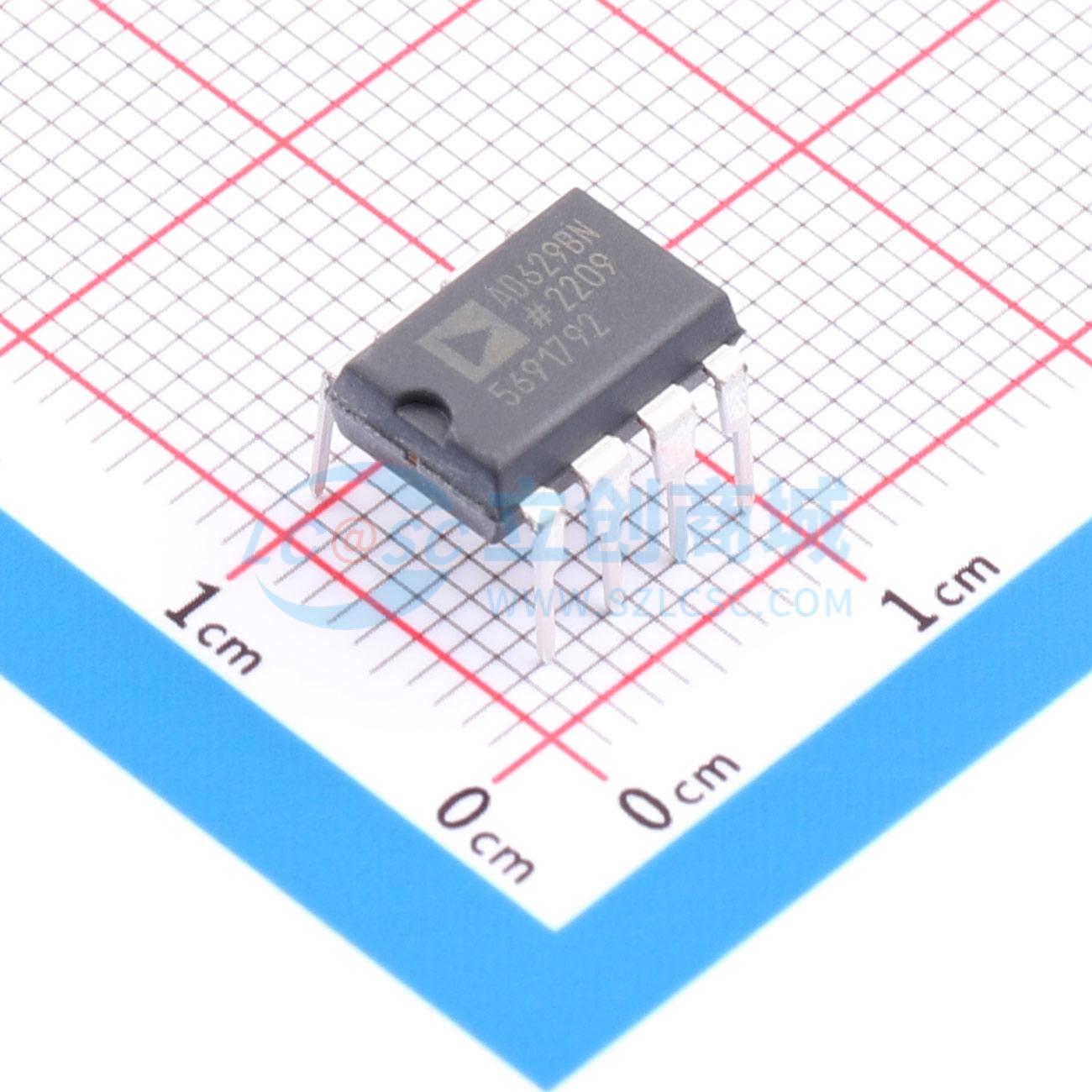

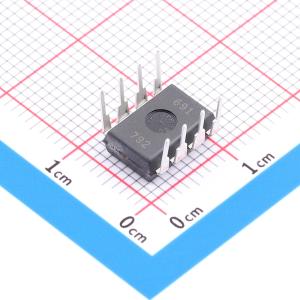

AD629BNZ

高共模电压差动放大器

品牌名称: ADI(亚德诺)
商品型号: AD629BNZ
商品编号: C650375
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

AD629是一款具有极高输入共模电压范围的差分放大器。它是一款精密器件，允许用户在高达±270 V的高共模电压下精确测量差分信号。在不需要电流隔离的应用中，AD629可替代昂贵的隔离放大器。该器件的共模电压范围为±270 V，其输入可防止高达±500 V的共模或差模瞬变。 AD629具有低失调、低失调漂移、低增益误差漂移、低共模抑制比漂移，并且在宽频率范围内具有出色的共模抑制比（CMRR）。 AD629提供裸片和封装形式，采用8引脚PDIP和8引脚SOIC封装。对于所有封装（包括裸片）和等级，均可保证在-40℃至+85℃的工业温度范围内的性能。

商品特性

可作为INA117P和INA117KU的升级替代产品
±270 V共模电压范围
输入保护：共模±500 V，差模±500 V
宽电源电压范围（±2.5 V至±18 V）
±12 V电源下±10 V输出摆幅
最大电源电流1 mA
高精度直流性能：最大增益非线性3 ppm（AD629B）
最大失调漂移20 μV/℃（AD629A）
最大失调漂移10 μV/℃（AD629B）
最大增益漂移10 ppm/℃
出色的交流特性：500 Hz时最小共模抑制比77 dB（AD629A）
500 Hz时最小共模抑制比86 dB（AD629B）
带宽500 kHz

应用领域

高压电流检测
电池单元电压监测
电源电流监测
电机控制
隔离

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	100uV

	属性	参数值
	增益带宽积(GBP)	-
	压摆率(SR)	2.1V/us
	工作温度	-40℃~+85℃
