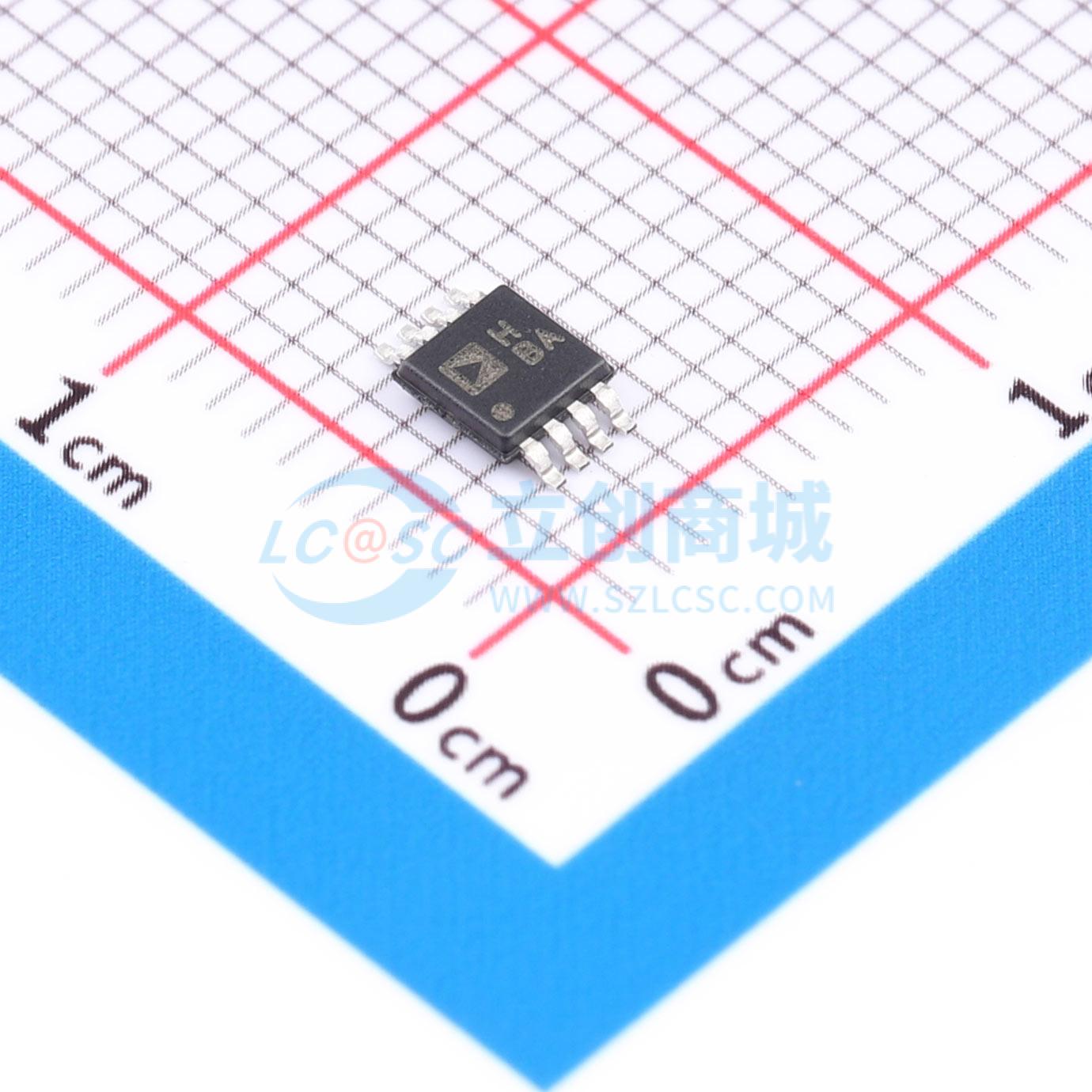

温馨提醒：图片仅供参考，商品以实物为准

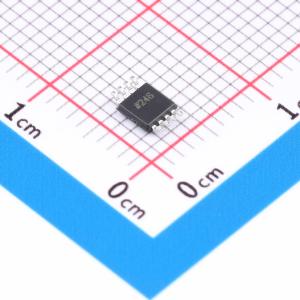

AD8138ARMZ-REEL
低失真差分ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8138是差分信号处理运算放大器的重大进步。AD8138可用作单端转差分放大器或差分转差分放大器。AD8138使用起来和运算放大器一样简单，极大地简化了差分信号的放大和驱动
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8138ARMZ-REEL
- 商品编号
- C652359
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | -77dB | |
| 输入偏置电流(Ib) | 4uA | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | 320MHz | |
| 压摆率(SR) | 1150V/us | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 噪声密度(eN) | 5nV/√Hz@100kHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 95mA | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 静态电流(Iq) | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 推挽 | |
| 单电源 | 2.7V~11V | |
| 双电源(Vee ~ Vcc) | -5.5V~-1.4V；1.4V~5.5V | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 稳定时间 | 16ns |
商品特性
- 易于使用，单端到差分转换
- 可调输出共模电压
- 外部可调增益
- 低谐波失真：5 MHz时−94 dBc SFDR，20 MHz时−85 dBc SFDR
- 带宽（−3 dB）为320 MHz，G=+1
- 快速建立时间至0.07
- 转换速率1150 V/µs
- 快速过驱恢复时间为4 ns
- 低输入电压噪声5 nV/√Hz
- 典型失调电压1 mV
- 宽电源范围+3 V至±5 V
- 低功耗：5 V下90 mw
- 0.1 dB增益平坦度至40 MHz
- 提供8引脚SOIC和MSOP封装
应用领域
- ADC驱动器
- 单端转差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线驱动器
