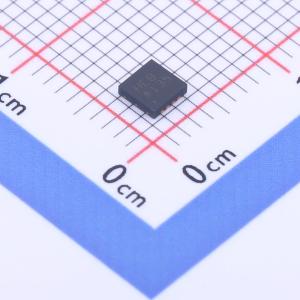

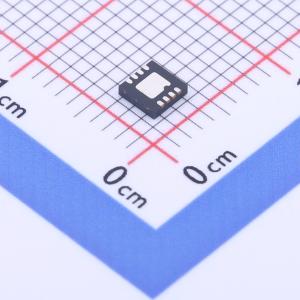

温馨提醒：图片仅供参考，商品以实物为准
AD8139ACPZ-R2
低噪声、轨到轨差分ADC驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8139ACPZ-R2
- 商品编号
- C652362
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 84dB | |
| 输入偏置电流(Ib) | 2.25uA | |
| 输入失调电压(Vos) | 150uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 800V/us | |
| 噪声密度(eN) | 2.25nV/√Hz@100kHz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 100mA | |
| 输入失调电压温漂(Vos TC) | 1.25uV/℃ | |
| 输入失调电流(Ios) | 0.12uA | |
| 静态电流(Iq) | 24.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 112dB | |
| 稳定时间 | 45ns | |
| 功能特性 | 输出共模电压可调；单端转差分转换；集成ADC驱动器 |
商品概述
AD8139是一款超低噪声、高性能的轨到轨输出差分放大器。凭借其低噪声、高无杂散动态范围（SFDR）和宽带宽，它是驱动分辨率高达18位的模数转换器（ADC）的理想选择。AD8139易于应用，其内部共模反馈架构允许通过施加在一个引脚上的电压来控制输出共模电压。内部反馈环路还提供出色的输出平衡以及对偶次谐波失真产物的抑制。AD8139可轻松实现全差分和单端转差分增益配置。由四个电阻组成的简单外部反馈网络决定了放大器的闭环增益。 AD8139采用专有的第二代XFCB工艺制造，使其能够在输入电压噪声仅为2.25 nV/√Hz的情况下实现低失真。 AD8139提供带外露散热焊盘（EP）的8引脚SOIC封装和3 mm×3 mm的LFCSP封装。其工作温度范围为-40℃至+125℃。
商品特性
- 轨到轨输出
- 可调输出共模电压
- 宽电源电压范围：5 V至12 V
- 提供小型SOIC封装和8引脚LFCSP封装
应用领域
- 高达18位的ADC驱动器
- 单端转差分转换器
- 差分滤波器
- 电平转换器
- 差分PCB驱动器
- 差分电缆驱动器
