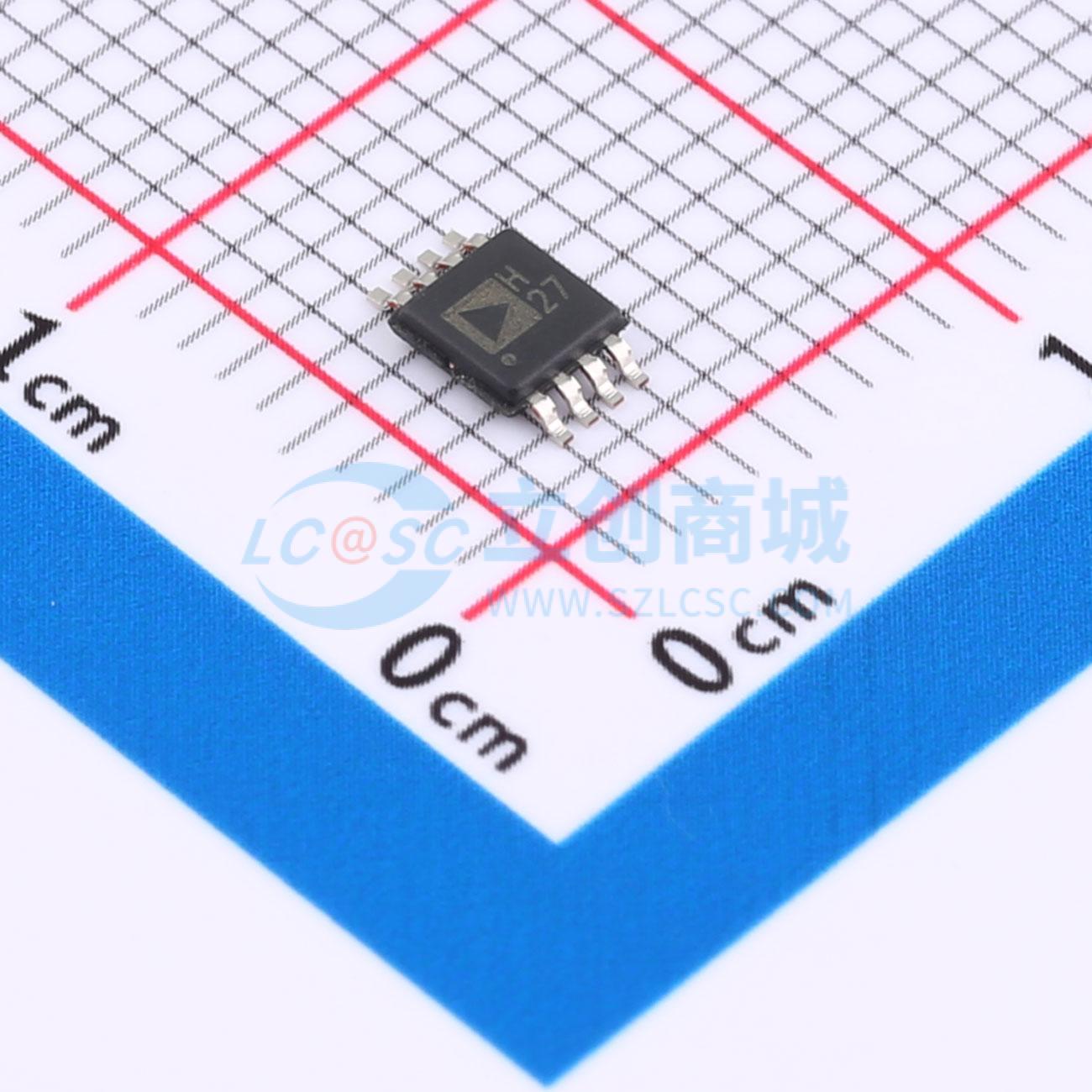

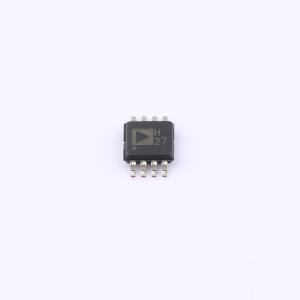

AD8138SRMZ-EP-R7

AD8138-EP是差分信号处理运算放大器的重大进步。AD8138-EP可用作单端转差分放大器或差分转差分放大器。它像运算放大器一样易于使用，极大地简化了差分信号的放大和驱动。其-3 dB带宽为320 MHz，能输出差分放大器中低谐波失真的差分信号。AD8138-EP具有独特的内部反馈特性，可提供平衡的输出增益和相位匹配，抑制偶次谐波。内部反馈电路还能最大程度减少与外部增益设置电阻不匹配相关的增益误差。 AD8138-EP的差分输出有助于平衡差分ADC的输入，使ADC性能最大化。 AD8138-EP无需高性能ADC使用变压器，可保留低频和直流信息。差分输出的共模电平可通过VOCM引脚上的电压进行调节，便于对输入信号进行电平转换，以驱动单电源ADC。快速过载恢复可保证采样精度。 AD8138-EP的低失真性能使其成为通信系统理想的ADC驱动器，其失真性能足以在高频下驱动先进的10位至16位转换器。AD8138-EP的高带宽和三阶交调截点（IP3）也使其适合用作中频（IF）和基带信号链中的增益模块。AD8138-EP的失调和动态性能使其适用于各种信号处理和数据采集应用。AD8138-EP采用MSOP封装，工作温度范围为-55℃至+105℃。

• 输出共模电压可调
• 低谐波失真：5 MHz时无杂散动态范围（SFDR）为-94 dBc，20 MHz时SFDR为-85 dBc
• -3 dB带宽320 MHz，增益G = +1
• 16 ns内快速稳定至0.07%
• 4 ns快速过载恢复
• 低输入电压噪声5 nV/√Hz
• 5 V电源下低功耗90 mW
• 扩展温度范围-55℃至+105℃
• 受控的制造基线
• 单一组装/测试地点
• 单一制造地点
• 增强的产品变更通知
• 可应要求提供鉴定数据

• ADC驱动器
• 单端转差分转换器
• 中频和基带增益模块
• 差分缓冲器
• 线路驱动器
