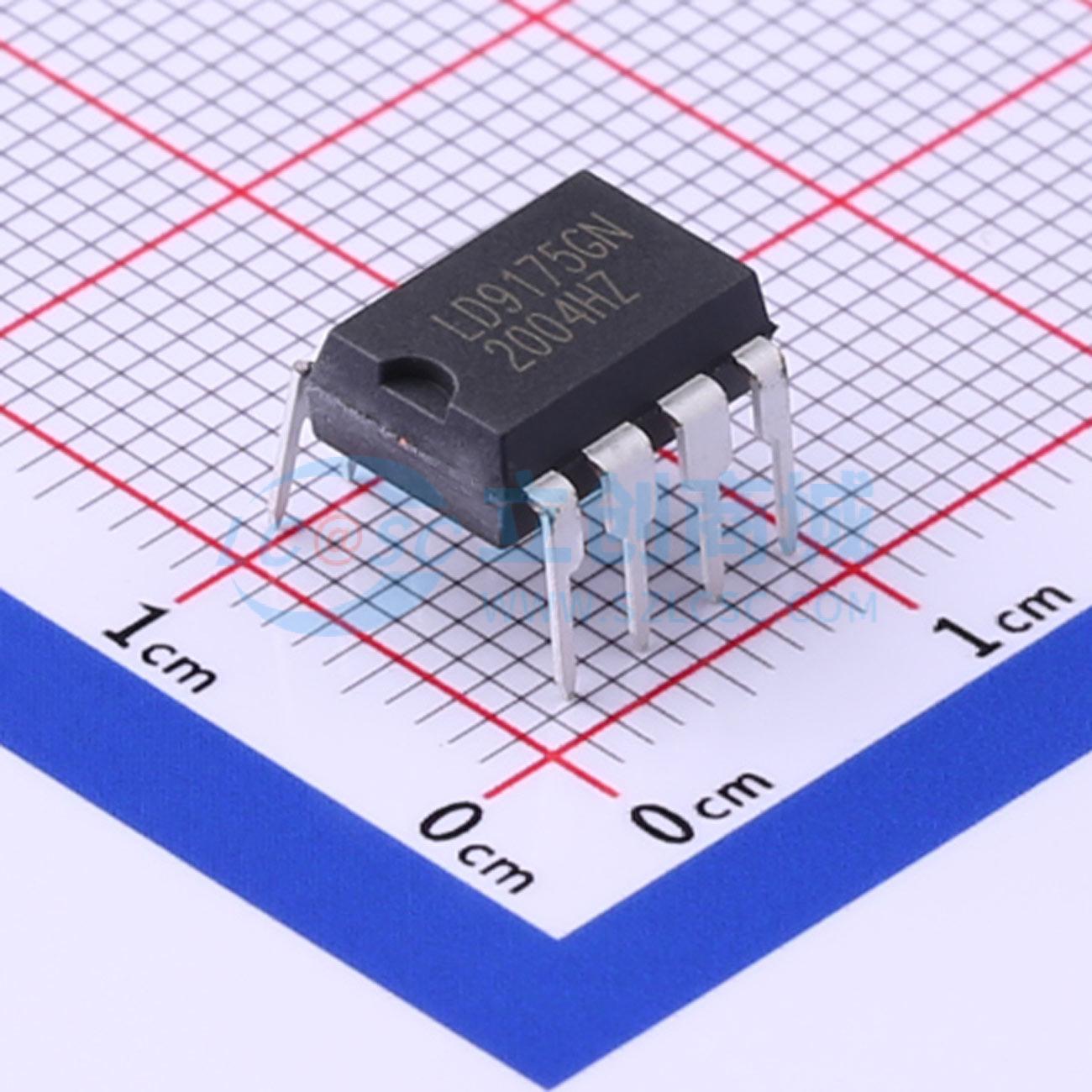

LD9175GN
具备原边调节功能的PWM+QR多模式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 为了提高效率性能，LD9175集成了多模式PWM控制器，该控制器由适用于轻载条件的准谐振（QR）PWM控制和适用于重载条件的连续导通模式（CCM）组成。此外，QR控制器可提升系统性能，但也会降低电磁干扰（EMI）抑制能力，尤其是在重载边界模式下。而LD9175的频率交换功能可降低开关电源（SMPS）的EMI辐射，有助于电源电路设计人员轻松处理EMI滤波器，节省多个元件和开发时间
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD9175GN
- 商品编号
- C648786
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~16V | |
| 开关频率 | 67kHz~83kHz | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 680V | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；QR | |
| 反馈方式 | 原边反馈 |
商品概述
为了提高效率性能，LD9175集成了多模式PWM控制器，该控制器由适用于轻载条件的准谐振（QR）PWM控制和适用于重载条件的连续导通模式（CCM）组成。此外，QR控制器在提升系统性能的同时，也会导致较差的电磁干扰（EMI）性能，尤其是在重载边界模式下。而LD9175的频率交换功能可以降低开关电源（SMPS）的EMI辐射，帮助电源电路设计人员轻松处理EMI滤波器，节省多个元件和开发时间。 LD9175采用SOP - 8和DIP - 8封装，具备全面的保护功能，如过载保护（OLP）、过压保护（OVP）、输出短路保护（OSCP）和内部过温保护（OTP）。此外，还内置了可编程的欠压/过压保护功能。
商品特性
- 原边反馈（PSR）CCM+QR多模式控制。
- 频率交换功能，提升EMI性能
- 低启动电流（<1.5μA）
- 内置负载调整率补偿
- 低输入电压时PWM开关频率为75 kHz
- 带逐周期电流限制的电流模式控制
- 欠压锁定（UVLO）
- CS引脚前沿消隐（LEB）
- VCC和FB过压保护（OVP）、次级二极管短路保护（SDSP）、内部过温保护（OTP）
应用领域
- 网络电源
- 低功率AC/DC适配器
