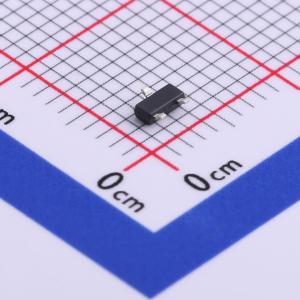

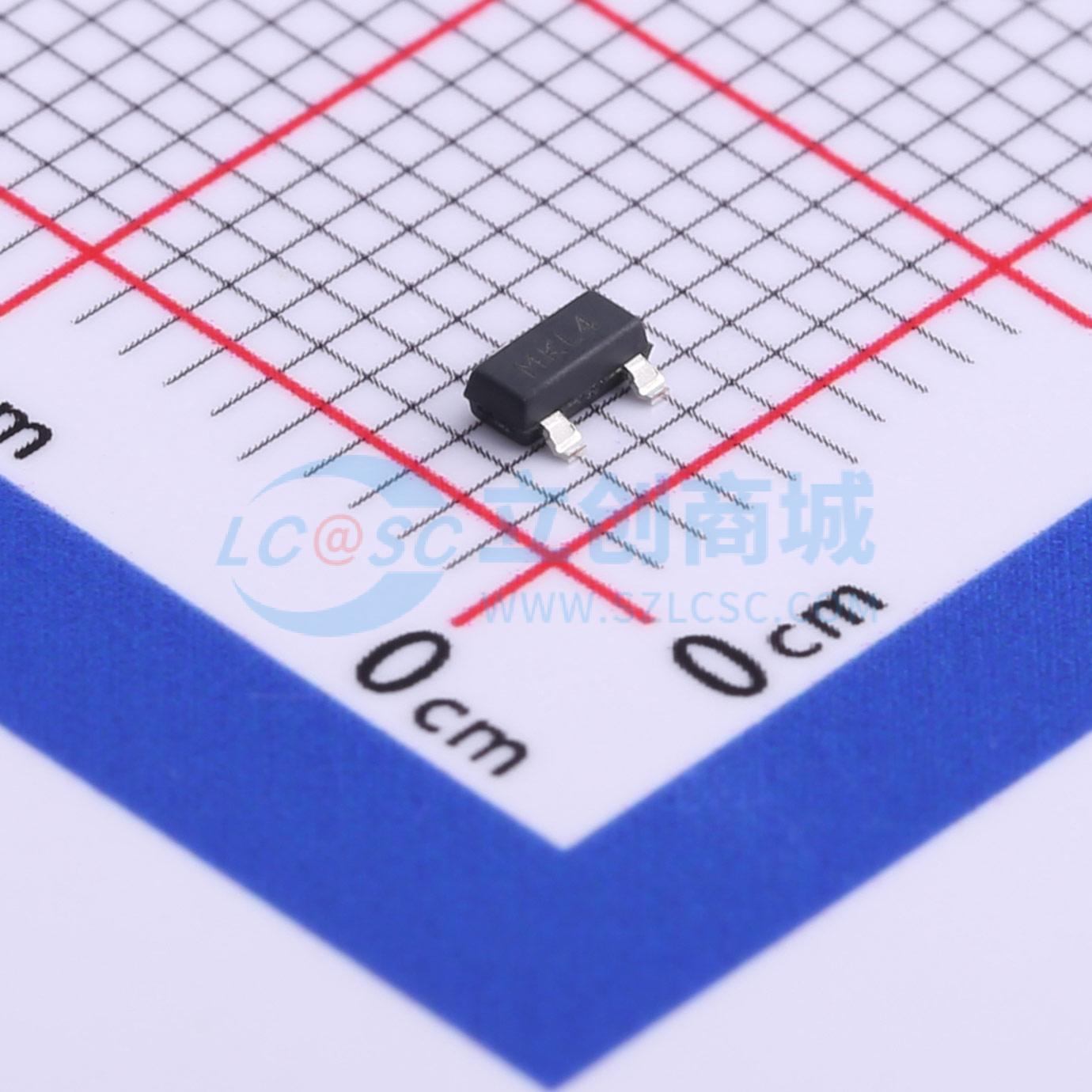

温馨提醒：图片仅供参考，商品以实物为准
AP2309GEN
1个P沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- APEC(富鼎)
- 商品型号
- AP2309GEN
- 商品编号
- C648839
- 商品封装
- SOT-23S
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 52mΩ@10V,4A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 7nC@4.5V | |
| 输入电容(Ciss) | 830pF@15V | |
| 反向传输电容(Crss) | 75pF@15V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
AP2309系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种适用于广泛电源应用的高效器件。 SOT - 23S封装在商业 - 工业表面贴装应用中广受欢迎，适用于如DC/DC转换器等低压应用。
商品特性
- 驱动要求简单
- 封装外形小巧
- 表面贴装器件
- 符合RoHS标准且无卤
