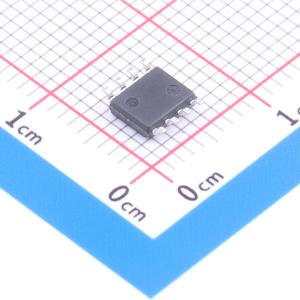

MP4030GS-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP4030GS-Z
商品编号: C5800360
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.169克(g)

商品参数

	属性	参数值
	调光	TRIAC
	功能特性	过压保护(OVP)；高压快速启动；过温保护(OTP)；短路保护(SCP)；去频闪
	工作电压(AC)	-
	拓扑结构	反激
	工作温度	-40℃~+125℃
	开关管(内置/外置)	-
	恒流精度	-

商品概述

MP4030是一款具有有源PFC的可控硅调光、原边控制离线式LED照明控制器。它可通过单级转换器为隔离式照明应用输出精确的LED电流。其专有的真实电流控制方法可利用原边信息精确控制LED电流。通过省去副边反馈组件和光耦合器，它能显著简化LED照明系统设计。 MP4030实现了功率因数校正，并工作在边界导通模式以降低MOSFET开关损耗。 MP4030在电源引脚集成了充电电路，可实现快速启动，无明显延迟。其专有的调光控制扩展了基于可控硅的调光范围。 MP4030具备多种保护功能，极大地提高了系统的可靠性和安全性，包括过压保护、短路保护、可编程原边过流保护、电源引脚欠压锁定和过温保护。所有故障保护均具备自动重启功能。 MP4030采用8引脚SOIC封装。

商品特性

无需副边反馈电路的原边控制
电源引脚内置充电电路，实现快速启动
精确的线性调节
高功率因数
无闪烁、相位控制的可控硅
扩展调光范围的调光功能。工作在边界导通模式
逐周期电流限制
可编程原边过流保护
过压保护
短路保护
过温保护
采用8引脚SOIC封装

应用领域

固态照明，包括：
- 工业和商业照明
- 住宅照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	11V~27V
	开关频率	70kHz
	通道数	1
	输出电压	-
	输出电流	-
