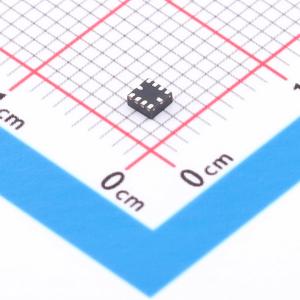

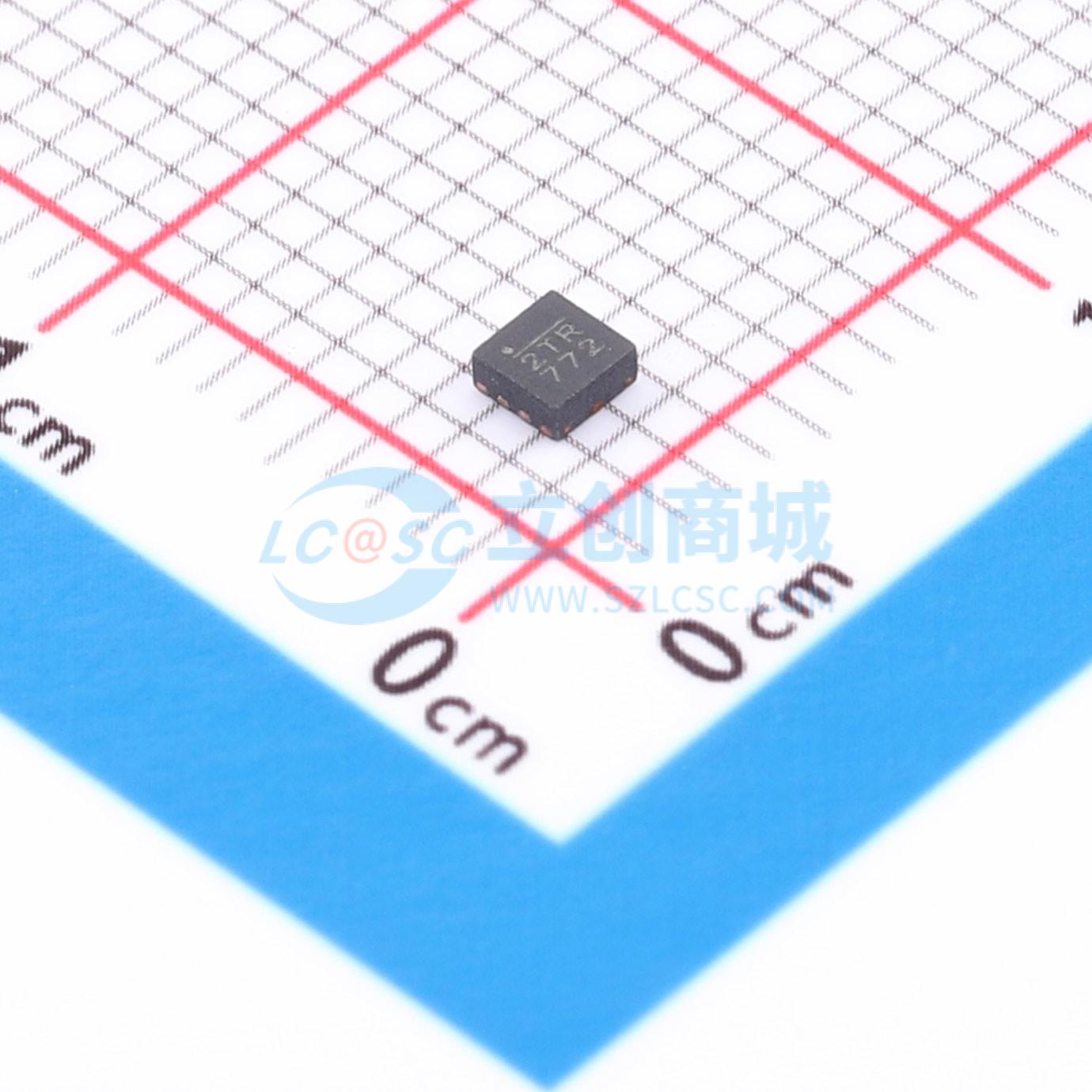

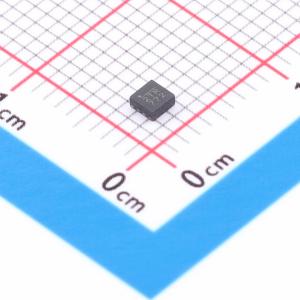

MPQ2735GG-AEC1-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MPQ2735GG-AEC1-Z
商品编号: C5799743
商品封装: QFN-10(2x2)
包装方式: 编带
商品毛重: 14.12克(g)

商品参数

商品概述

MPQ2735是低电压、低导通电阻、双路单刀双掷单片互补金属氧化物半导体模拟开关，专为高性能模拟信号切换而设计。该器件结合了低功耗、高速度、低导通电阻和小封装尺寸的特点，是便携式和电池供电应用的理想选择。其工作电压范围为1.65V至5.5V单电源，具有两个独立的控制引脚和两个独立的单刀双掷开关。当V+小于3.3V时，MPQ2735保证与1.65V逻辑电平兼容，便于与低压数字信号处理器或微控制器控制逻辑接口，并适用于单节锂离子电池直接供电。开关导通时，能在电源轨范围内双向同等良好地传导信号；关断时，能阻断高达电源电平的信号。该器件保证先断后通操作，并提供QFN10封装。

商品特性

保证工业/汽车级温度范围
低电压工作（1.65V至5.5V）
低导通电阻：在2.7V时为0.45Ω
快速切换：在2.7V时，导通时间为29 ns
在2.7V时，关断时间为23 ns
抗闩锁电流大于300 mA
2mm × 2mm QFN10封装
人体模型静电放电防护等级为±4000V
符合AEC-Q100 1级标准

应用领域

蜂窝电话
扬声器耳机切换
音频和视频信号路由
PCMCIA卡
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	450mΩ
	工作电压	1.65V~5.5V
	导通电容(Con)	130pF

	属性	参数值
	导通时间(ton)	24ns
	关闭时间(toff)	23ns
	带宽	50MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；无毛刺切换
