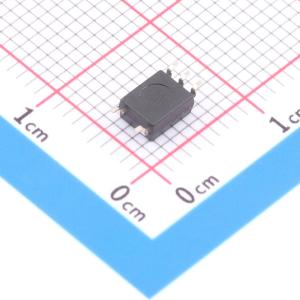

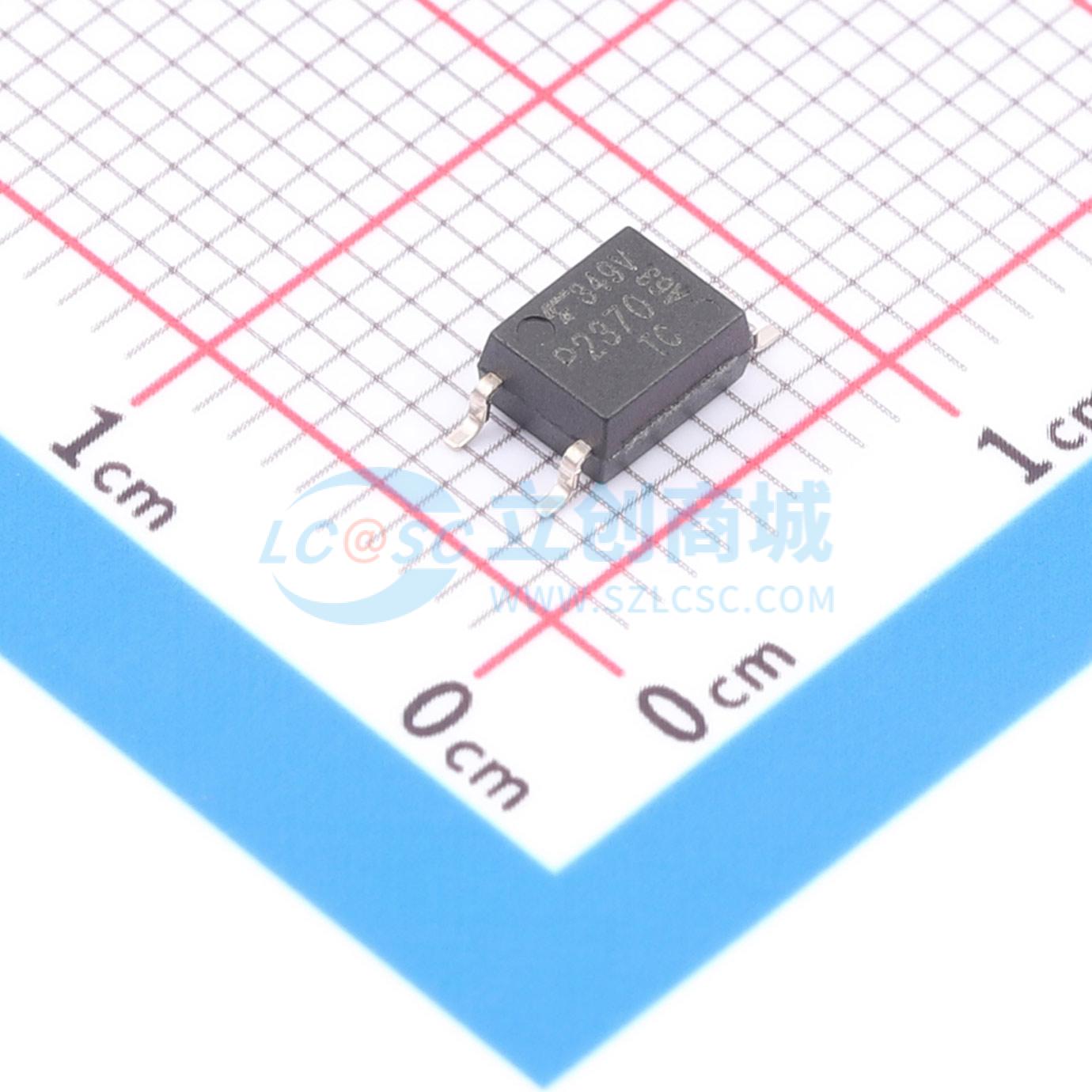

TLP2370(V4,E
TLP2370(V4,E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2370(V4,E
- 商品编号
- C5798504
- 商品封装
- SO-6,5LEAD
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
TLP2370是一款采用小型SO6封装的20 Mbps低功耗光电耦合器。在 -40°C至125°C的整个工作温度范围内，TLP2370的电源电流（IDD_L / IDD_H）最大仅为0.4 mA，并且可以在低至2.7 V的电源电压下工作，有助于降低各种系统的功耗。输入正向电流最小可为1.3 mA，允许由微控制器直接驱动。探测器具有图腾柱输出级，具备电流源和电流吸收能力。TLP2370有一个内部法拉第屏蔽，可提供±20 kV/μs的保证共模瞬态抗扰度。
商品特性
- 封装：SO6
- 数据传输速率：20 MBd（典型值）（NRZ）
- 电源电流：0.4 mA（最大值）
- 阈值输入电流：1 mA（最大值）
- 电源电压：2.7至5.5 V
- 工作温度范围：-40至125°C
- 传播延迟时间：60 ns（最大值）
- 脉冲宽度失真：25 ns（最大值）
- 隔离电压：3750 Vrms（最小值）
- 安全标准：UL认证：UL1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN60747 - 5 - 5
应用领域
- 可编程逻辑控制器（PLC）
- 电池管理系统（BMS）
- 工业逆变器
