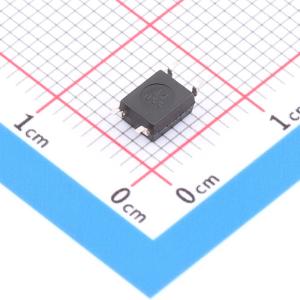

温馨提醒：图片仅供参考，商品以实物为准
TLP3905(TPR,E
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用SO6封装的光耦合器，由一个红外LED和一个光电二极管阵列光耦合而成。光电二极管串联连接，适用于MOS栅极驱动应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3905(TPR,E
- 商品编号
- C5798529
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电二极管 | |
| 正向压降(Vf) | 1.65V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 3V | |
| 负载电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 上升时间(tr) | 300us | |
| 下降时间 | 1ms | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 12mA |
商品概述
TLP3905是一款采用SO6封装的光电耦合器，由一个红外LED和一个光电二极管阵列光耦合组成。光电二极管串联连接，使TLP3905适用于MOS栅极驱动应用。
商品特性
- 开路电压：7 V（最小值）
- 短路电流：12 µA（最小值）
- 隔离电压：3750 Vrms（最小值）
- 安全标准 UL认证：UL 1577，文件编号E67349 cUL认证：CSA组件验收服务编号5A，文件编号E67349 VDE认证：EN 60747-5-5，EN 62368-1
应用领域
- 测量仪器
- MOSFET栅极驱动器
