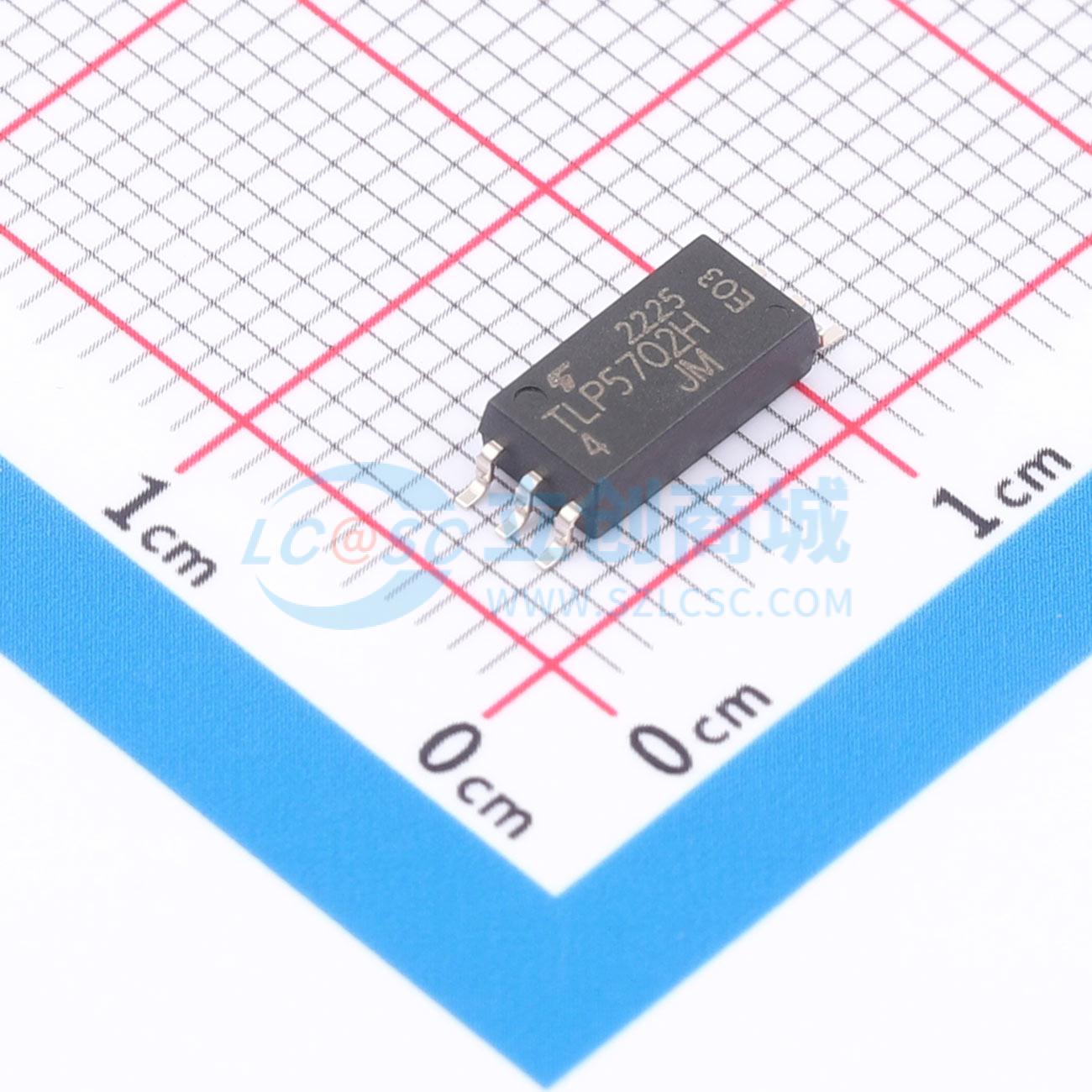

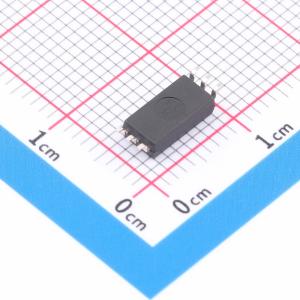

TLP5702H(D4-TP,E

TLP5702H是一款采用6引脚SO6L封装的光电耦合器，由一个红外LED与一个集成的高增益、高速光电探测器IC芯片光耦合而成。它可在高达125°C的温度下保证性能和规格。

TLP5702H在物理尺寸上比8引脚DIP封装的产品更小、更薄，并且符合加强绝缘的国际安全标准。因此，它为需要安全标准认证的应用提供了更小占位面积的解决方案。内部噪声屏蔽可保证±50kV/μs的共模瞬态抗扰度。

TLP5702H非常适合中小功率IGBT和功率MOSFET栅极驱动。

• 缓冲逻辑类型（图腾柱输出）
• 输出峰值电流：±2.5A（最大值）
• 工作温度：-40至125°C
• 电源电流：3.0mA（最大值）
• 电源电压：15至30V
• 阈值输入电流：5mA（最大值）
• 传播延迟时间：tpH/tpLH = 200ns（最大值）
• 共模瞬态抗扰度：±50kV/μs（最小值）
• 隔离电压：5000Vrms（最小值）
• 安全标准：UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN 60747 - 5 - 5、EN 62368 - 1；CQC认证：GB4943.1、GB8898日本工厂

• 光伏（PV）功率调节系统
• 工业逆变器
• 电磁炉和家用电器
• 空调逆变器
• MOSFET栅极驱动器
• IGBT栅极驱动器
