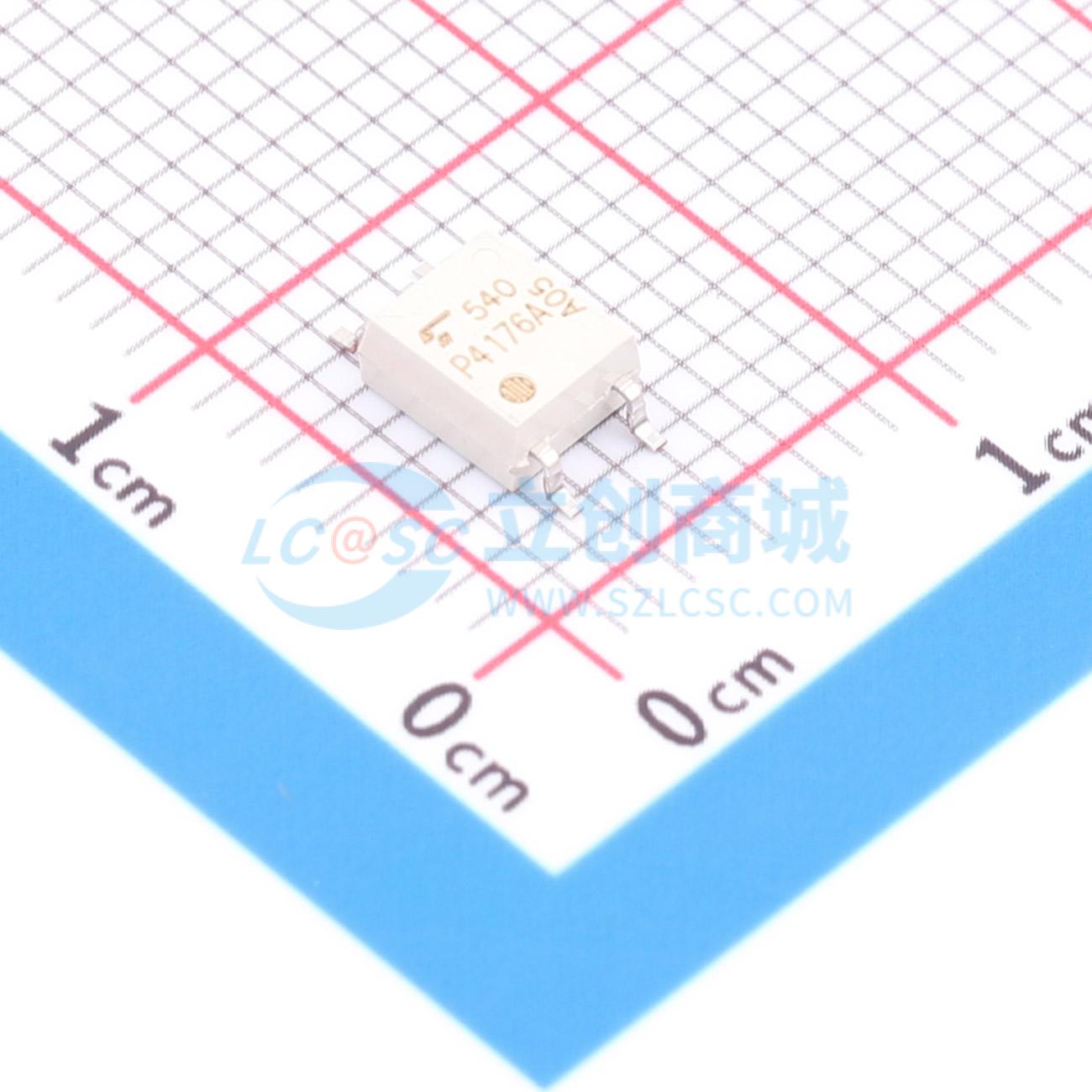

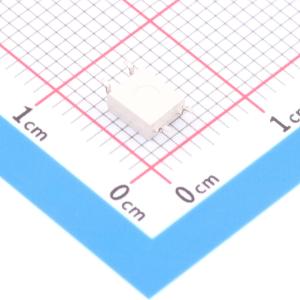

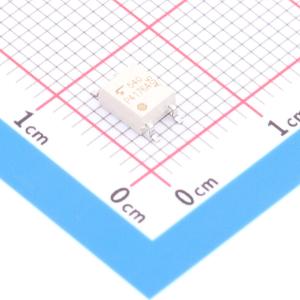

温馨提醒：图片仅供参考，商品以实物为准
TLP4176A(TP,F
光耦合器光继电器，适用于高速测试、工厂自动化和电源，可替代机械继电器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP4176A(TP,F
- 商品编号
- C5798531
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常闭:1B(单刀单掷-常闭) | |
| 连续负载电流 | 500mA | |
| 负载电压 | 60V | |
| 正向压降(Vf) | 1.15V | |
| 正向电流(If) | 25mA | |
| 导通电阻 | 1Ω | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 300us | |
| 截止时间(Toff) | 700us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+105℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
TLP4176A光电继电器由与红外发光二极管光耦合的光电MOSFET组成。它采用4引脚封装，引脚间距为2.54mm，高度为2.1mm。TLP4176A适用于许多需要节省空间的应用中替代机械继电器。
商品特性
- 封装：SOP（2.54SOP4）（高度2.1mm，间距2.54mm）
- 常闭（1-Form-B）
- 关态输出端电压：60V（最小值）
- 触发LED电流：3mA（最大值）
- 开态电流：500mA（最大值）（环境温度Ta = 25°C）
- 开态电阻：2.5Ω（最大值）
- 隔离电压：1500Vrms（最小值）
- 安全标准：UL认证：UL 1577，文件编号E67349
应用领域
- 高速内存测试仪
- 高速逻辑IC测试仪
- 工厂自动化（FA）
- 电源
- 机械继电器替代品
