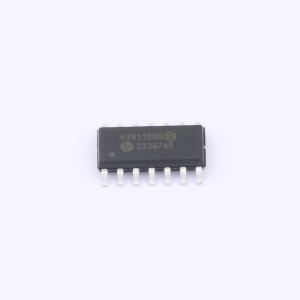

HV9110NG-G
HV9110NG-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9110NG-G
- 商品编号
- C641085
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.226415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 10V~120V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 3MHz | |
| 工作温度 | -55℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式；正激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
HV9110/HV9112/HV9113是开关模式电源（SMPS）控制器，适用于控制多种转换器拓扑，包括反激式转换器和正激式转换器。 VDD稳压器支持高达80V或120V的输入电压。 HV9110/HV9112/HV9113控制器包含电源转换器设计所需的所有基本元件，如带隙基准源、误差放大器、斜坡发生器、高速PWM比较器和栅极驱动器。关断锁存器提供开/关控制。 HV9110和HV9113的输入电压范围为10V至120V；HV9112的输入电压范围为9V至80V。HV9110和HV9112的最大占空比为49%，而HV9113的最大占空比为99%。
商品特性
- VDD稳压器输入电压范围 - HV9110：10V至120V - HV9112：9V至80V - HV9113：10V至120V
- 最大占空比、反馈精度 - HV9110：49%，1% - HV9112：49%，2% - HV9113：99%，1%
- 电流模式控制
- 电源电流<1 mA
- 时钟频率>1 MHz
应用领域
- DC/DC电源转换器
