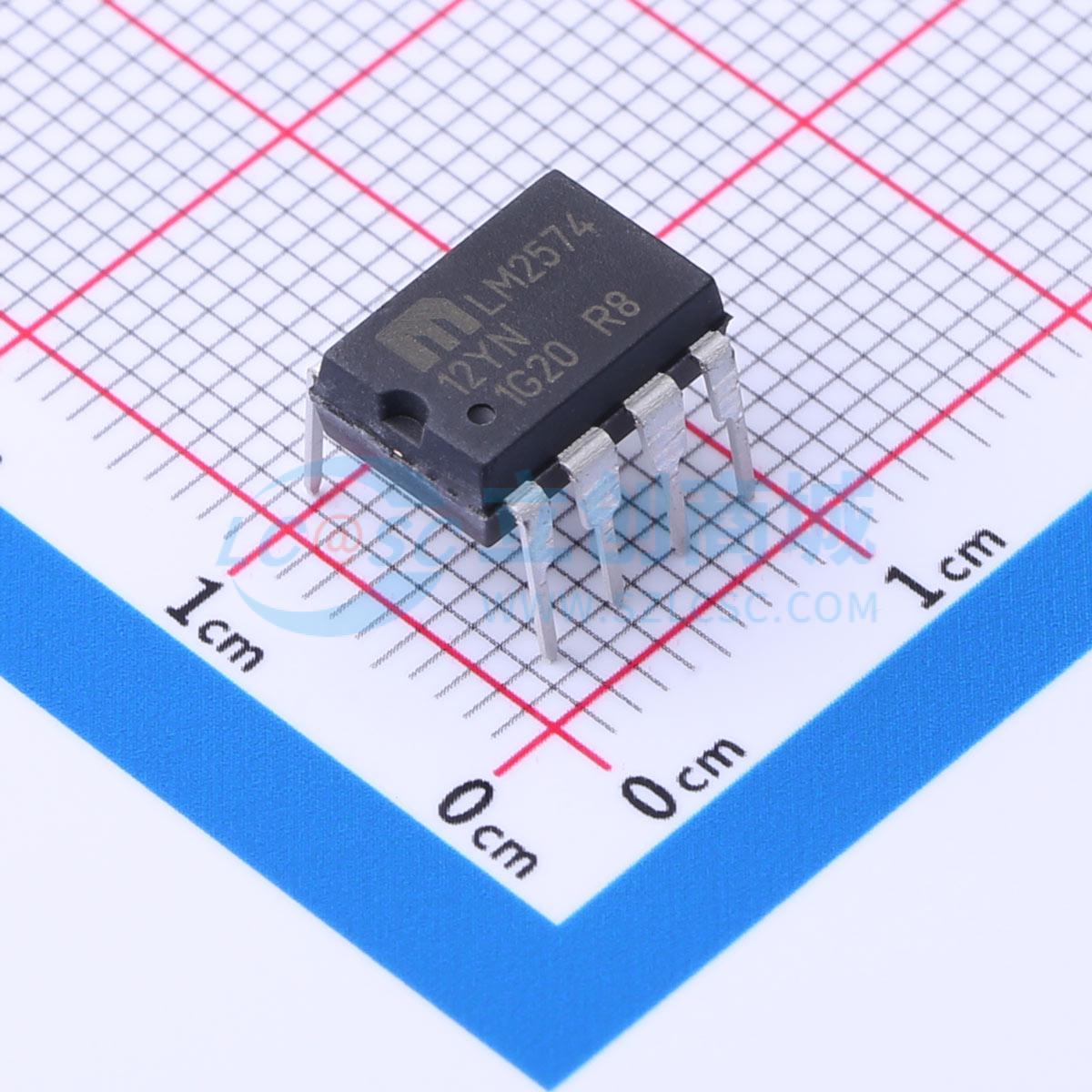

LM2574-12YN

LM2574系列是一系列易于使用的固定和可调式开关稳压器。LM2574包含构建降压（buck）开关稳压器所需的所有有源电路，仅需极少的外部元件。 LM2574有3.3V和5V固定输出版本，以及输出电压范围为1.23V至37V的可调版本。在指定的输入和负载条件下，输出电压精度保证在±4%以内。 LM2574能够提供0.5A的电流，同时保持出色的线性和负载调整率。输出开关具备逐周期电流限制功能，以及热关断功能，可在故障条件下提供全面保护。 外部关断连接可选择工作模式或待机模式。待机电流小于200μA。 由于稳压器效率高，通常无需使用散热片。通常将封装的所有引脚焊接到印刷电路板上，即可实现足够的热传递。 LM2574内置频率补偿和内部52kHz固定频率振荡器，频率精度保证在±10%以内。 基于LM2574构建的电路使用标准系列的电感器，这些电感器可从多家不同制造商处获得。

• 3.3V、5V、12V和可调输出版本
• 可调版本在不同线路和负载条件下，输出电压范围为1.23V至37V，最大误差±4%。
• 保证0.5A输出电流
• 宽输入电压，最高可达40V
• 热关断和电流限制保护，仅需4个外部元件。
• 具备关断功能（待机模式），低功耗待机模式典型值<200μA，高效率
• 52kHz固定频率内部振荡器
• 使用标准电感器

• 简单高效的降压（buck）稳压器
• 线性稳压器的高效预稳压器
• 板载开关稳压器
• 正到负转换器（升降压）
