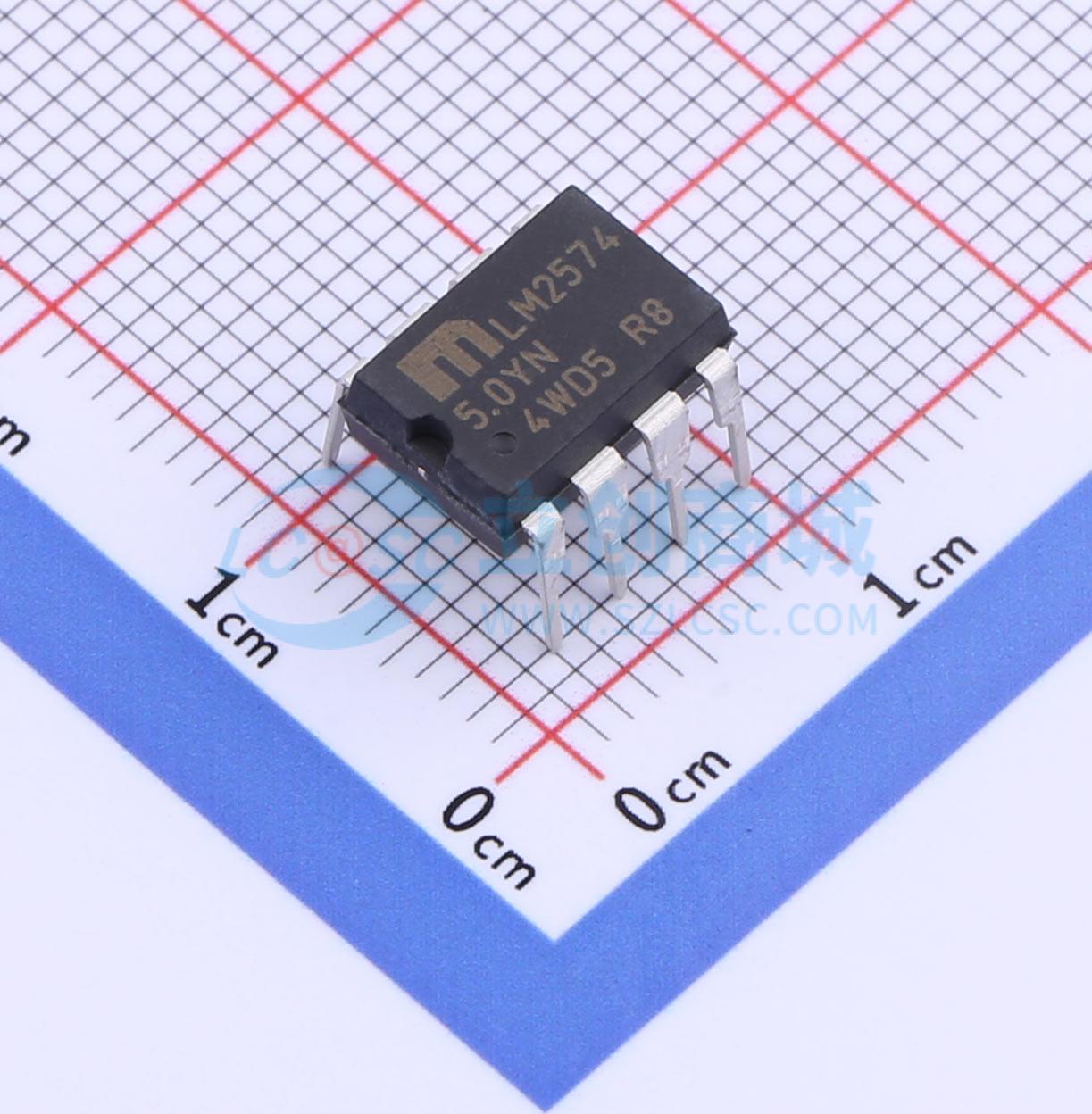

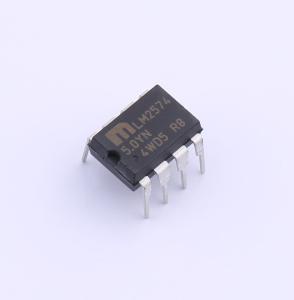

LM2574-5.0YN
降压型 500mA 7V~40V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LM2574是一款简单易用的固定和可调输出电压开关稳压器,广泛应用于需要高效能和低外部组件数量的场合。它支持3.3V、5V和可调输出版本,输出电压范围为1.23V至37V,最大输出电流为0.5A,工作频率为52kHz。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- LM2574-5.0YN
- 商品编号
- C641090
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2574系列是一系列易于使用的固定和可调式开关稳压器。LM2574包含构建降压（buck）开关稳压器所需的所有有源电路，仅需极少的外部元件。 LM2574有3.3V和5V固定输出版本，以及输出电压范围为1.23V至37V的可调版本。在指定的输入和负载条件下，输出电压精度保证在±4%以内。 LM2574能够提供0.5A的电流，同时保持出色的线性和负载调节特性。输出开关具备逐周期电流限制功能，以及热关断功能，可在故障条件下提供全面保护。 外部关断引脚可选择工作模式或待机模式。待机电流小于200μA。 由于稳压器效率高，通常无需使用散热片。通常将封装的所有引脚焊接到印刷电路板上，即可实现足够的热传递。 LM2574内置频率补偿和内部52kHz固定频率振荡器，频率精度保证在±10%以内。 基于LM2574构建的电路使用标准系列电感，这些电感可从多家不同制造商处获得。
商品特性
- 3.3V、5V、12V固定输出及可调输出版本
- 可调版本输出电压在1.23V至37V之间，在不同线路和负载条件下最大误差为±4%
- 保证输出电流为0.5A
- 宽输入电压范围，最高可达40V
- 热关断和电流限制保护功能，仅需4个外部元件
- 具备关断功能（待机模式），典型低功耗待机模式电流小于200μA，效率高
- 内置52kHz固定频率振荡器
- 使用标准电感
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（升降压）
