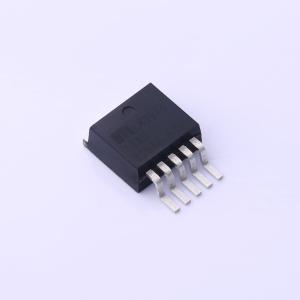

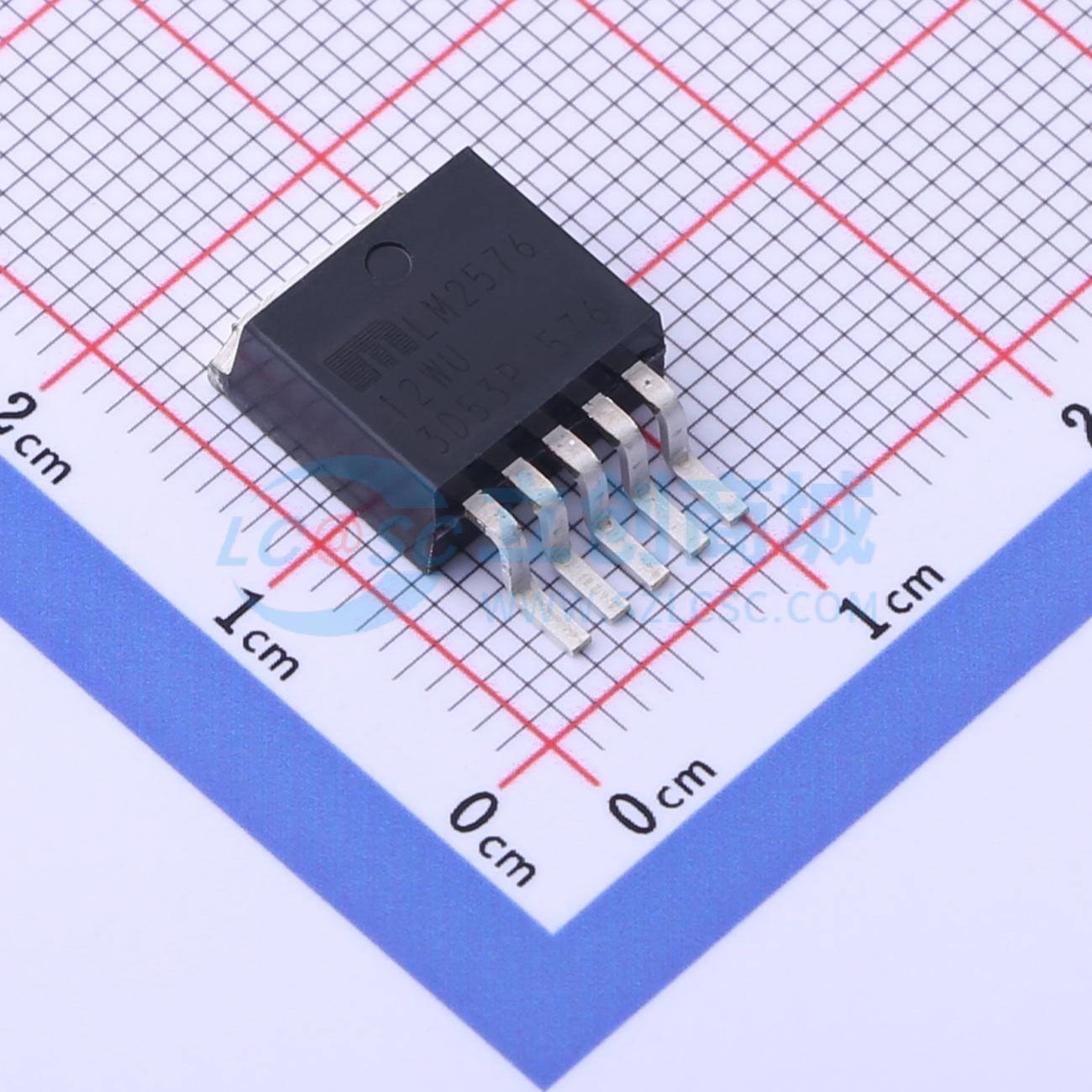

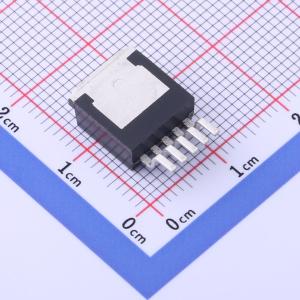

LM2576-12WU

LM2576系列单片集成电路为降压型（buck）开关稳压器提供了所有的有源功能。有3.3V、5V或12V固定输出的固定版本可供选择。可调版本的输出电压范围为1.23V至37V。这两种版本都能够驱动3A负载，且具有出色的线性和负载调节能力。 这些稳压器使用简单，因为它们所需的外部元件数量最少，并且内置了频率补偿和固定频率振荡器。LM2576系列是流行的三端可调线性稳压器的高效替代品。它大幅减小了散热片的尺寸，在很多情况下无需使用散热片。 多家不同制造商提供的标准系列电感器非常适合与LM2576系列配合使用。这一特性极大地简化了开关模式电源的设计。 在规定的输入电压和输出负载条件下，可调版本的反馈电压精度保证在±2%以内，固定版本的输出电压精度保证在±3%以内。振荡器频率精度保证在±10%以内。具备外部关断功能，待机电流小于200μA。输出开关具备逐周期电流限制和热关断功能，可在故障条件下提供全面保护。

• 3.3V、5V、12V及可调输出版本
• 在规定的线性和负载条件下的电压：- 固定版本：最大输出电压±3% - 可调版本：最大反馈电压±2%
• 规定的3A输出电流
• 4V至40V的宽输入电压范围
• 1.23V至37V的宽输出电压范围
• 仅需四个外部元件
• 52kHz固定频率内部振荡器
• 低功耗待机模式|Q 典型值<200μA
• 80%的效率（可调版本典型值>80%）
• 使用现成的标准电感器
• 热关断和电流限制保护
• 内置100%电气热限制

• 简单高效的降压型（buck）稳压器
• 线性稳压器的高效预稳压器
• 板载开关稳压器
• 正、负转换器（反相升降压）
• 使用最少外部元件的隔离式反激转换器
• 负升压转换器
