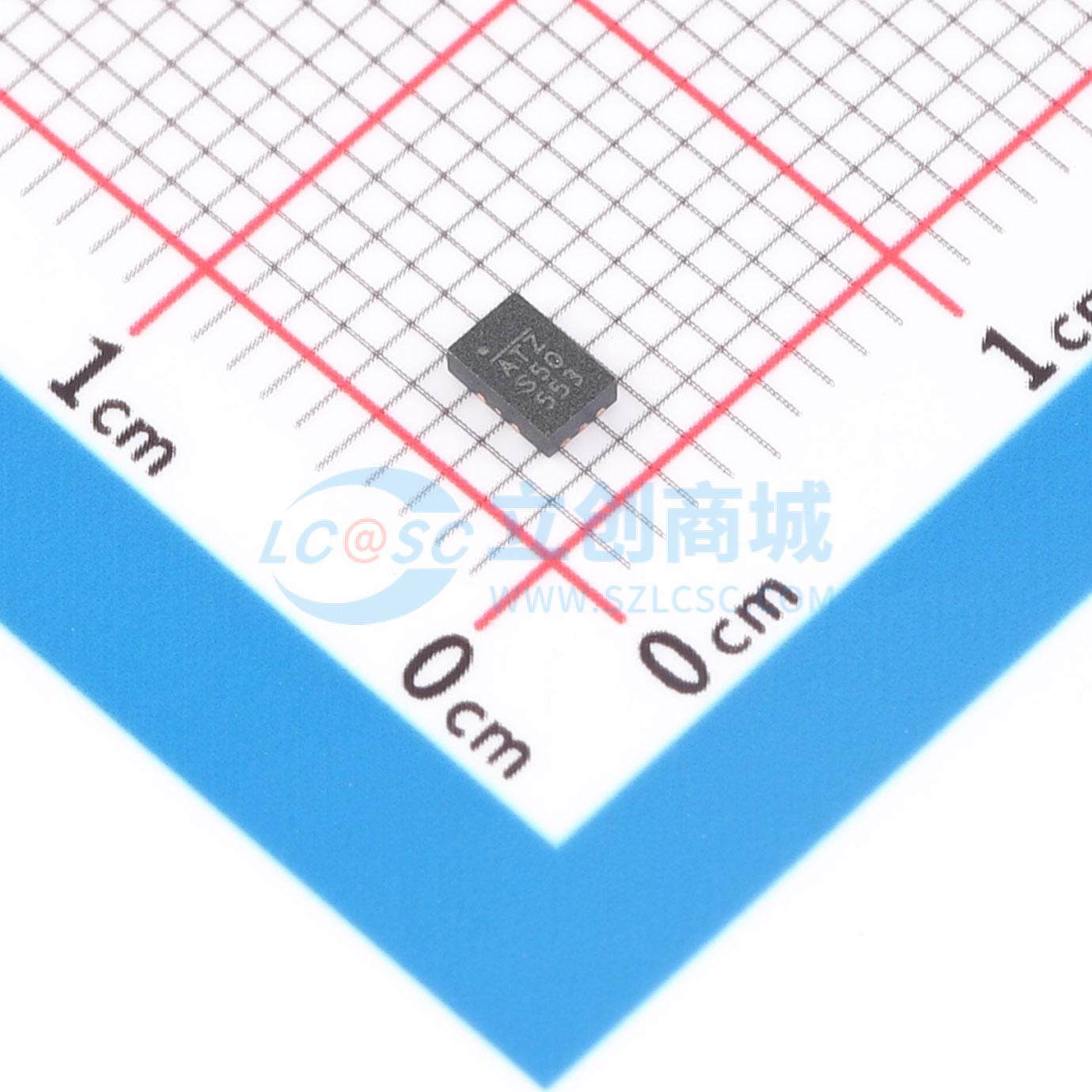

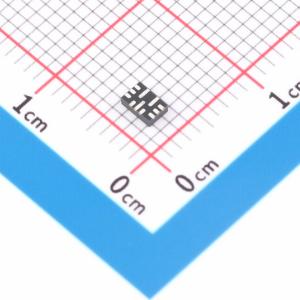

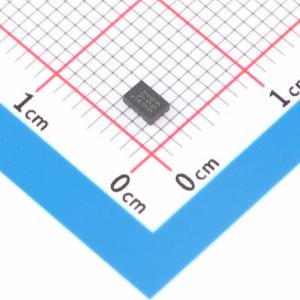

MPQ2167GD-AEC1-Z

6V、4A，频率可编程降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ2167GD-AEC1-Z
商品编号: C5775909
商品封装: QFN-11(2x3)
包装方式: 编带
商品毛重: 0.204231克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ2167是一款频率可编程（300kHz至2.2MHz）的同步降压转换器。它采用峰值电流控制，可实现高达4A的连续输出电流，具备出色的瞬态响应和效率表现。MPQ2167的输入电压范围为2.7V至6.0V，输出电压可低至0.606V。它非常适合广泛的应用场景，包括汽车信息娱乐系统、仪表盘、远程信息处理系统和便携式仪器。 MPQ2167集成了一个35mΩ的高端开关和一个25mΩ的同步整流器，无需外部肖特基二极管即可实现高效率。由于采用了内部补偿，MPQ2167仅需最少数量的常用标准外部元件，并且采用QFN - 11（2mm×3mm）封装。 MPQ2167在轻载时可配置为高级异步模式（AAM）或强制连续导通模式（FCCM）运行。AAM通过降低轻载时的开关损耗来实现高效率，而FCCM则具有可控的频率和较低的输出纹波。 MPQ2167具备标准特性，包括软启动、使能控制和电源正常指示。此外，MPQ2167通过谷值电流检测提供过流保护，以避免电流失控。同时，它还具备短路保护、可靠的过压保护和自动恢复热保护功能。

商品特性

2.7V至6.0V工作输入范围
输出电压从0.606V可调
高达4A连续输出电流
高效率同步模式控制
35mΩ和25mΩ内部功率MOSFET
可编程频率高达2.2MHz
42μA静态电流
低关断模式电流
100%占空比运行
内部补偿
模式可选AAM或FCCM运行选项
外部软启动
远程使能控制
电源正常指示
逐周期过流保护
短路保护
输入欠压锁定
输出过压保护
热关断
采用QFN - 11（2mm x 3mm）封装
符合AEC - Q100 1级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
汽车远程信息处理系统
工业电源
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	606mV~6V
	输出电流	4A
	开关频率	300kHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	42uA
	开关管(内置/外置)	内置
	输出类型	可调
