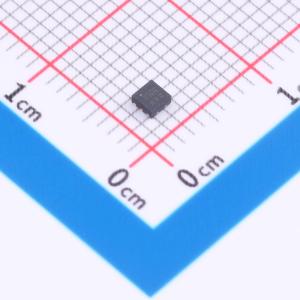

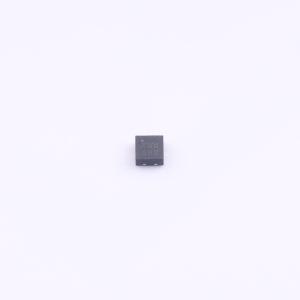

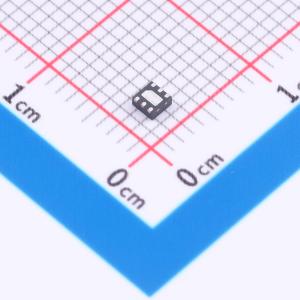

温馨提醒：图片仅供参考，商品以实物为准

MPQ2013AGG-5-Z

5V 150mA 40V

SMT扩展库PCB免费打样

品牌名称: MPS(芯源)
商品型号: MPQ2013AGG-5-Z
商品编号: C5775895
商品封装: QFN-6(2x2)
包装方式: 编带
商品毛重: 2克(g)

商品参数

商品概述

MPQ2013A是一款低功耗线性稳压器，可为使用高压电池的系统供电。它具有2.5V至40V的宽输入电压范围、低压差和低静态电源电流。低静态电流和低压差特性使其能够在极低的功率水平下工作。因此，MPQ2013A非常适合用于低功耗微控制器和电池供电设备。 MPQ2013A提供多种固定输出电压选项（可按需提供）：1.8V、1.9V、2.3V、2.5V、3.0V、3.3V、3.45V、5.0V；此外，还提供输出可调选项（1.215V至15V）。该稳压器的输出电流具有内部限流功能，并且该器件具备过载和过热保护功能。 MPQ2013A还具备热关断和限流故障保护功能，提供QFN - 6（2mmx2mm）和QFN - 8（3mmx3mm）封装。

商品特性

2.5V至40V输入电压范围
3.3μA静态电源电流
使用低容值输出陶瓷电容（>0.47μF）即可保持稳定
QFN - 6和QFN - 8封装的指定电流为150mA
150mA负载时压差为620mV
提供固定输出和可调输出（1.215V至15V）版本
QFN - 8封装输出精度为±2%
QFN - 6封装输出精度为±4%
指定限流值
热关断功能
指定结温范围为 - 40°C至 + 150°C
提供QFN - 6（2mmx2mm）或QFN - 8（3mmx3mm）封装
符合AEC - Q100 1级标准

应用领域

工业/汽车应用
便携式/电池供电设备
超低功耗微控制器
手机
医学成像

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	58dB@(100Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	-
	特性	过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
