- 引脚图
- 焊盘图

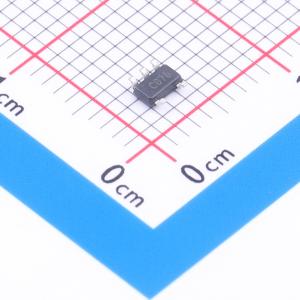

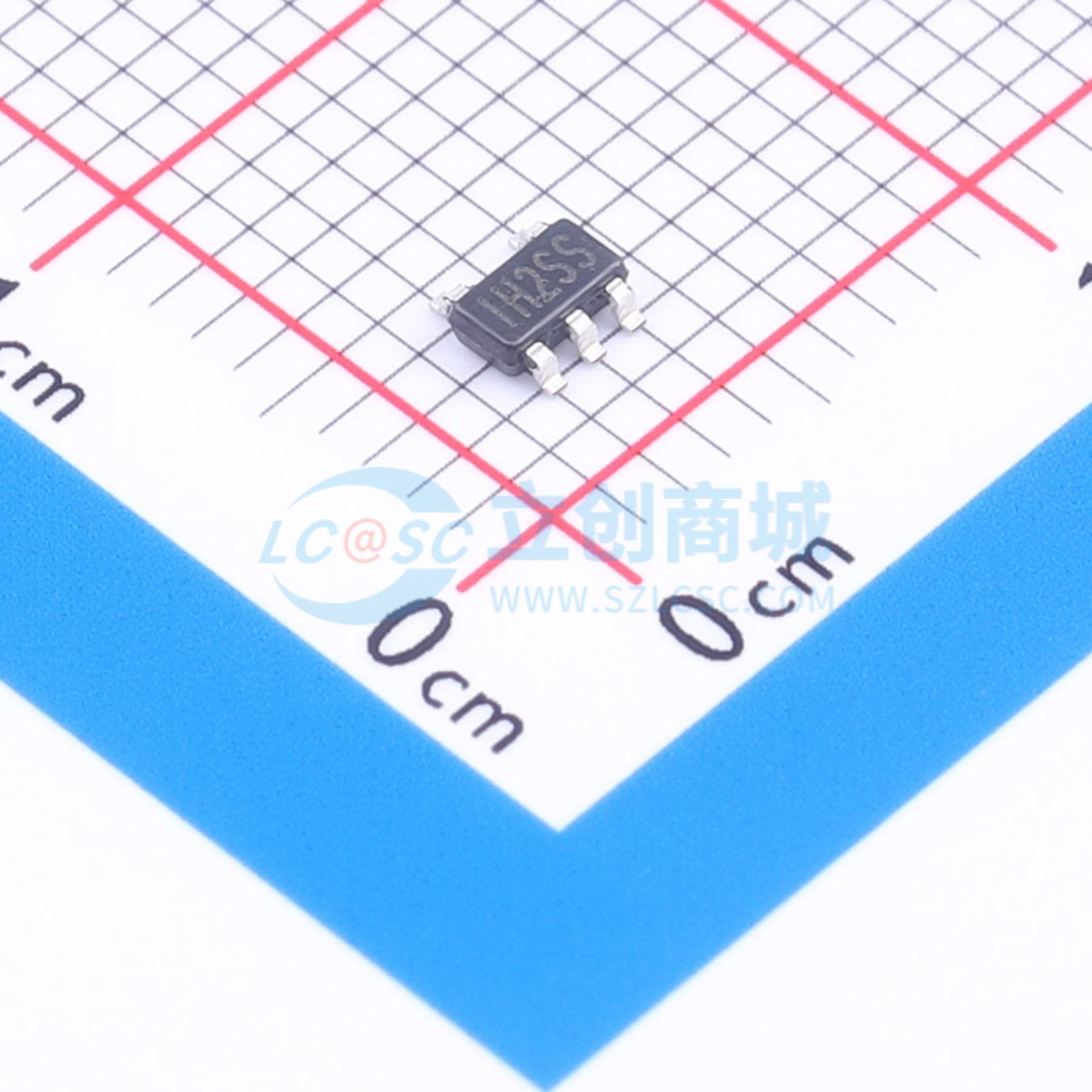

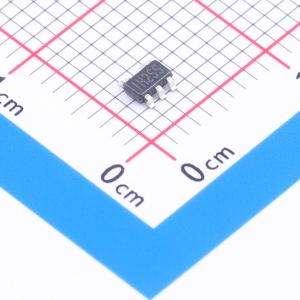

温馨提醒：图片仅供参考，商品以实物为准
MP8802DJ-2.85-LF-Z
2.85V 250mA 6.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8802DJ-2.85-LF-Z
- 商品编号
- C5776399
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 2.85V；1.25V~5V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 125uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定；可调 | |
| 输出通道数 | 1 |
商品概述
MP8802是一款低噪声、低压差线性稳压器。它的输入电压范围为2.7V至6.5V，可在2.5V、2.85V、3.3V或1.25V至5V的输出电压下实现±2%的稳压精度。 MP8802能够提供高达250mA的负载电流，具备热过载保护功能，采用5引脚TSOT23 - 5封装。
商品特性
- 250mA输出时，压差低至250mV
- 输出电压精度达±2%
- 提供2.5V、2.85V或3.3V的固定输出电压选项
- 可通过外部电阻分压器将输出电压调节在1.25V至5V之间
- 最高输入电压可达6.5V
- 高电源抑制比（PSRR）
- 1KHz时为70dB
- 1MHz时为30dB
- 负载调整率优于0.001%/mA
- 使用低ESR输出电容时可保持稳定
- 接地电流低至125μA
- 内置热保护功能
应用领域
- 802.11 PC卡
- 移动手机PLL电源
- 音频编解码器电源
