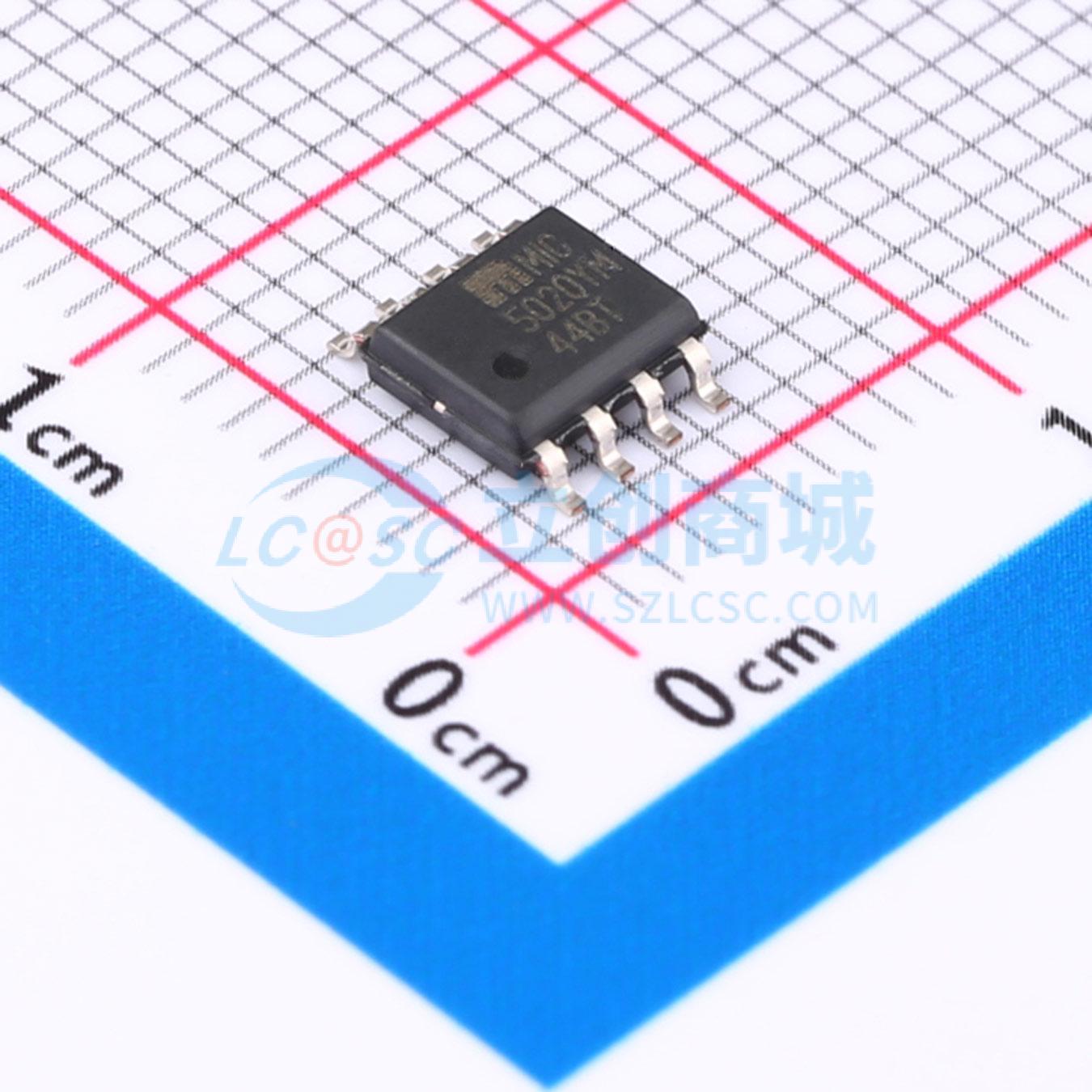

MIC5020YM
电流检测，低端MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC5020 低端 MOSFET 驱动器设计用于在高于 100kHz 的频率下工作（对于 2% 至 100% 的占空比，PWM 频率为 5kHz），是诸如电机控制、开关模式电源（SMPS）以及使用 IGBT 的应用等高速应用的理想选择。MIC5020 还可作为带或不带自动重试功能的断路器使用。MIC5020 的最大电源电压适用于最高 50V 的控制应用
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC5020YM
- 商品编号
- C637555
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.341053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | - | |
| 工作电压 | 11V~50V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 700ns | |
| 下降时间(tf) | 500ns | |
| 特性 | 过流保护(OCP) | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 800uA |
商品概述
MIC5020 低端 MOSFET 驱动器设计用于工作频率大于 100 kHz（5kHz PWM，占空比 2% 至 100%）的场景，是电机控制、开关模式电源（SMPS）等高速应用以及使用 IGBT 的应用的理想选择。MIC5020 还可作为带或不带自动重试功能的断路器使用。MIC5020 的最大电源电压适用于最高 50V 的控制应用。MIC5020 可控制开关电压大于 50V 的 MOSFET。 输入的上升或下降沿会在栅极输出端产生电流源或灌电流脉冲。该输出电流脉冲可在约 175ns 内导通或关断一个 2000pF 的 MOSFET。必要时，MIC5020 随后会提供有限电流（<2mA）以维持输出状态。 具有 50mV 触发电压的过流比较器使 MIC5020 非常适合与电流感应 MOSFET 配合使用。为实现更精确的过流控制，也可使用外部低值电阻代替感应 MOSFET。连接到 CT 引脚的可选外部电容可用于将电流关断占空比控制在 20% 至 <1% 之间。通过从 CT 到 VDD 的可选上拉电阻，占空比可在 20% 至约 75% 之间调节。当感应输入触发时，集电极开路输出会提供故障指示。 MIC5020 采用 8 引脚 SOIC 封装。
商品特性
- 工作电压 11V 至 50V
- 驱动 2000pF 负载时上升/下降时间为 175ns
- 带内部下拉电阻的 TTL 兼容输入
- 过流限制
- 故障输出指示
- 栅源保护
- 与电流感应 MOSFET 兼容
应用领域
- 灯具控制
- 加热器控制
- 电机控制
- 电磁阀开关
- 开关模式电源
- 断路器
