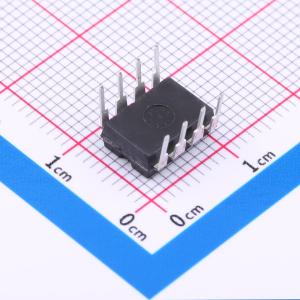

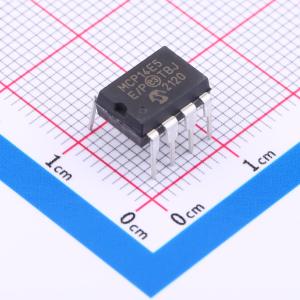

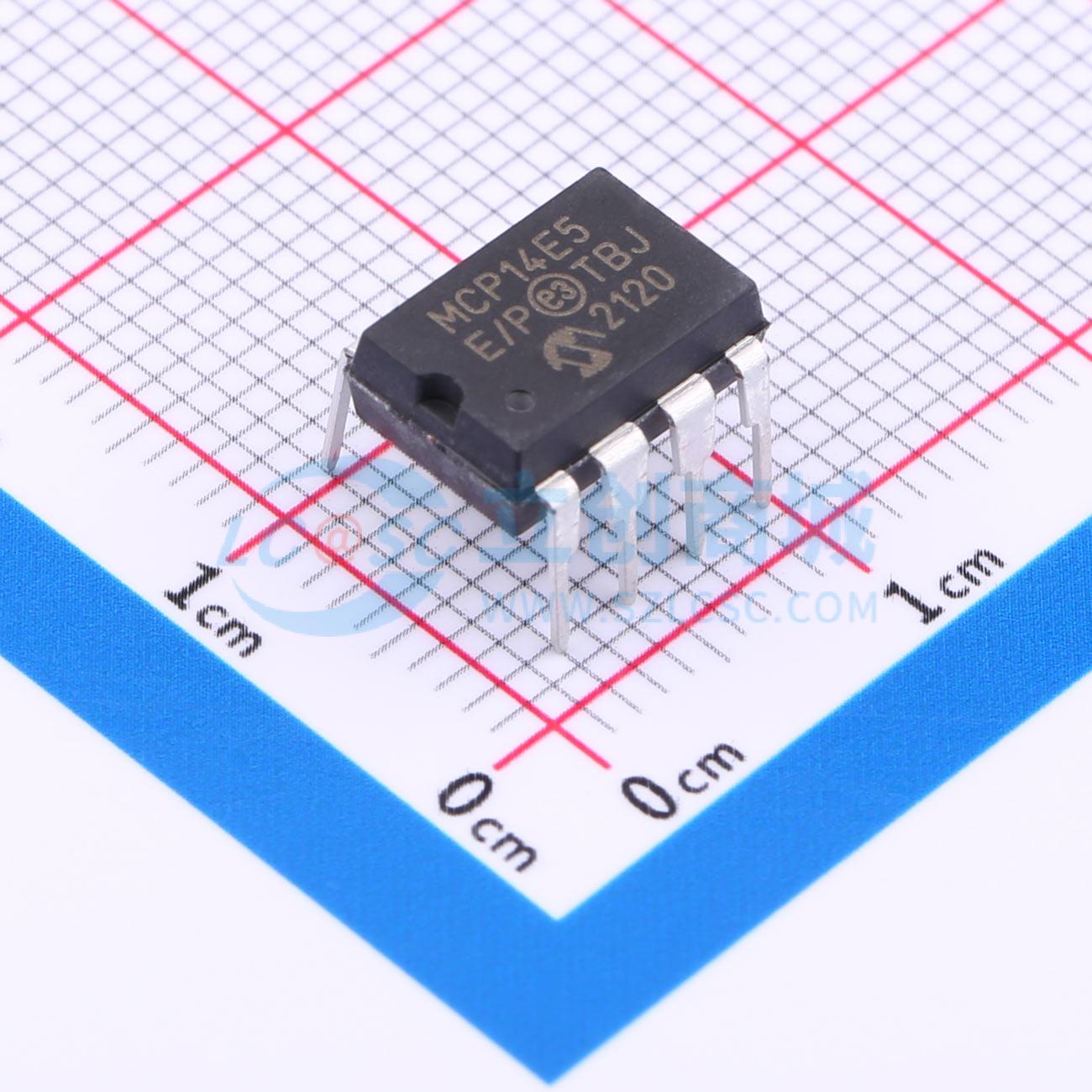

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 18ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | - | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | - |
商品概述
MCP14E3/MCP14E4/MCP14E5器件是一系列4.0A缓冲器/MOSFET驱动器。双反相、双同相和互补输出是其提供的标准逻辑选项。 MCP14E3/MCP14E4/MCP14E5驱动器能够在4.5V至18V的单电源下工作，并且可以在15 ns（典型值）内轻松对2200 pF的栅极电容进行充放电。它们在导通和关断状态下均提供低阻抗，以确保MOSFET的预期状态不会受到影响，即使存在大的瞬变。MCP14E3/MCP14E4/MCP14E5的输入可以直接由TTL或CMOS（2.4V至18V）驱动。 通过使用独立的使能功能，可以对MCP14E3/MCP14E4/MCP14E5的输出进行额外控制。ENB_A和ENB_B引脚为高电平有效，并且内部上拉至VDD。在标准操作中，这些引脚可以悬空。 MCP14E3/MCP14E4/MCP14E5双输出4.0A驱动器系列提供表面贴装和通孔封装，温度范围为 -40℃至 +125℃。热增强型DFN封装的低热阻使其能够在驱动较大电容性或电阻性负载时具有更高的功率耗散能力。 这些器件在其功率和电压额定值范围内的任何条件下都具有很高的抗闩锁能力。当接地引脚出现高达5V的噪声尖峰（任何极性）时，它们不会受到损坏。它们可以承受高达1.5A的反向电流回流到其输出端而不会损坏或出现逻辑错误。所有引脚都具有高达4 kV的静电放电（ESD）保护。
商品特性
- 高峰值输出电流：4.0A（典型值）
- 每个驱动器输出独立使能功能
- 输出级低直通/交叉导通电流
- 宽输入电源电压工作范围：4.5V至18V
- 高容性负载驱动能力：15 ns内驱动2200 pF（典型值）；26 ns内驱动5600 pF（典型值）
- 短延迟时间：50 ns（典型值）
- 闩锁保护：可承受1.5A反向电流
- 逻辑输入可承受高达5V的负向摆幅
- 节省空间的封装：8引脚6x5 DFN、PDIP、SOIC
应用领域
- 开关模式电源
- 脉冲变压器驱动
- 线路驱动器
- 电机和螺线管驱动
