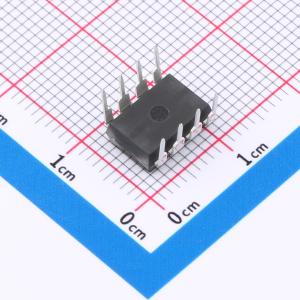

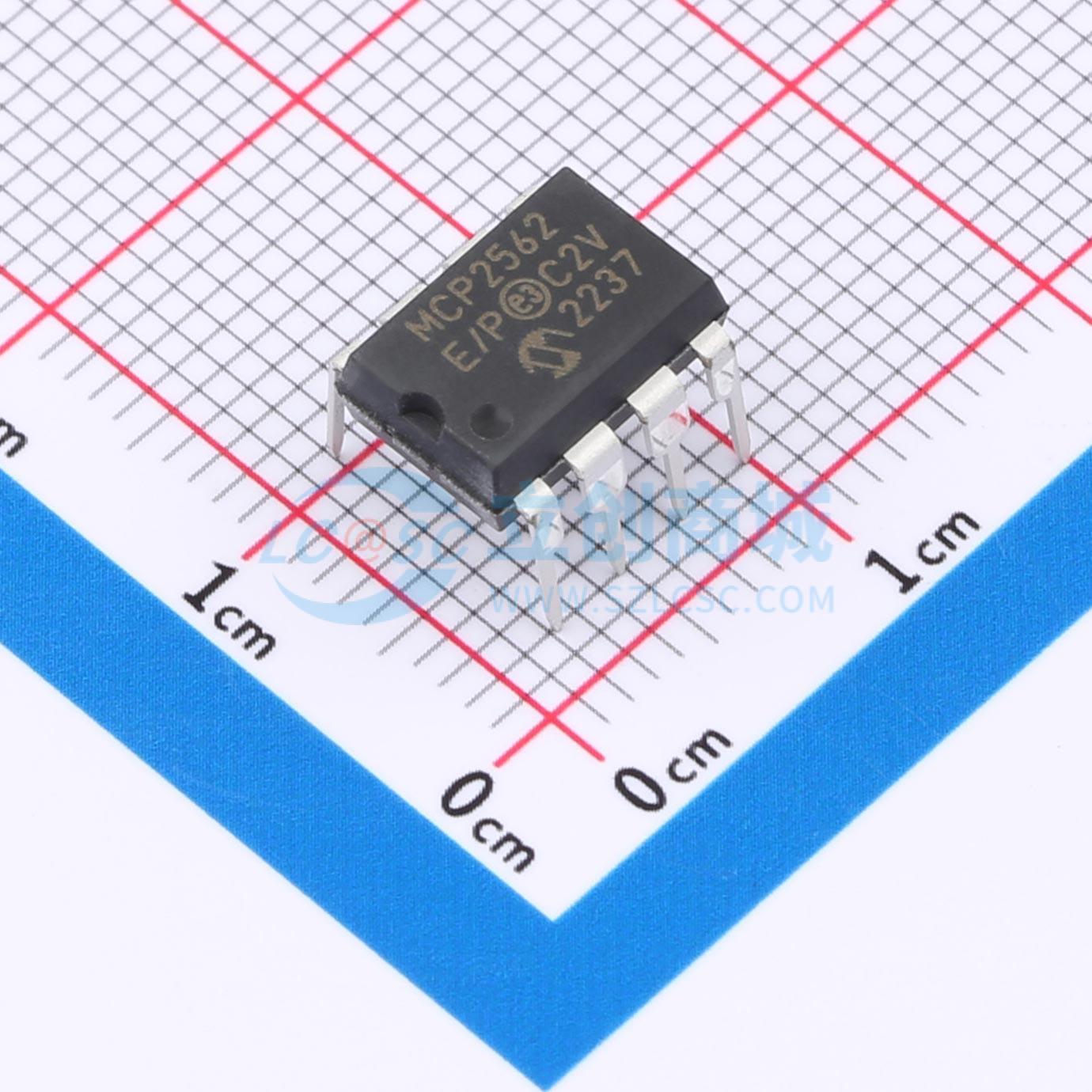

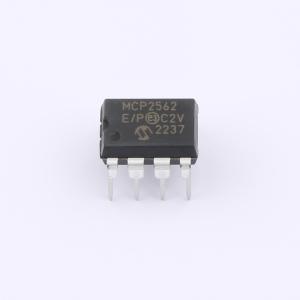

温馨提醒：图片仅供参考，商品以实物为准
MCP2562-E/P
高速CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持高达1 Mb/s的传输速率，符合ISO-11898-2和ISO-11898-5标准，低功耗模式下电流为5 μA。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP2562-E/P
- 商品编号
- C640345
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 15uA |
商品概述
MCP2561/2是第二代高速CAN收发器。它用作CAN协议控制器与物理双线CAN总线之间的接口。 该器件满足高速（高达1 Mb/s）、低静态电流、电磁兼容性（EMC）和静电放电（ESD）的汽车应用要求。
商品特性
- 支持1 Mb/s的操作
- 符合ISO-11898-2和ISO-11898-5标准物理层要求
- 极低的待机电流，典型值<5 μA
- VIO电源引脚可直接与I/O电压为1.8V至5.5V的CAN控制器和微控制器接口
- SPLIT输出引脚可在偏置分离端接方案中稳定共模
- 器件未供电时，CAN总线引脚断开连接：未供电的节点或欠压事件不会对CAN总线造成负载
- 接地故障检测：TXD上的永久显性检测、总线上的永久显性检测
- VDD引脚上的上电复位和欠压保护
- 防止因短路情况（正或负电池电压）造成损坏
- 防止汽车环境中的高压瞬变
- 自动热关断保护
- 适用于12V和24V系统
- 满足或超过严格的汽车设计要求，包括2012年5月发布的第1.3版《汽车应用中LIN、CAN和FlexRay接口的硬件要求》
- 差分总线设计实现高抗噪性
- CANH和CANL引脚具有高静电放电（ESD）保护，符合IEC61000-4-2标准，可达±14 kV
- 提供PDIP-8L、SOIC-8L和3×3 DFN-8L封装
- 温度范围：扩展级（E）：-40℃至+125℃；高温级（H）：-40℃至+150℃
