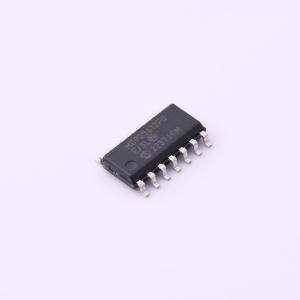

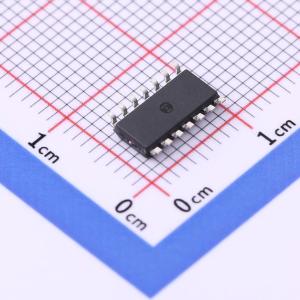

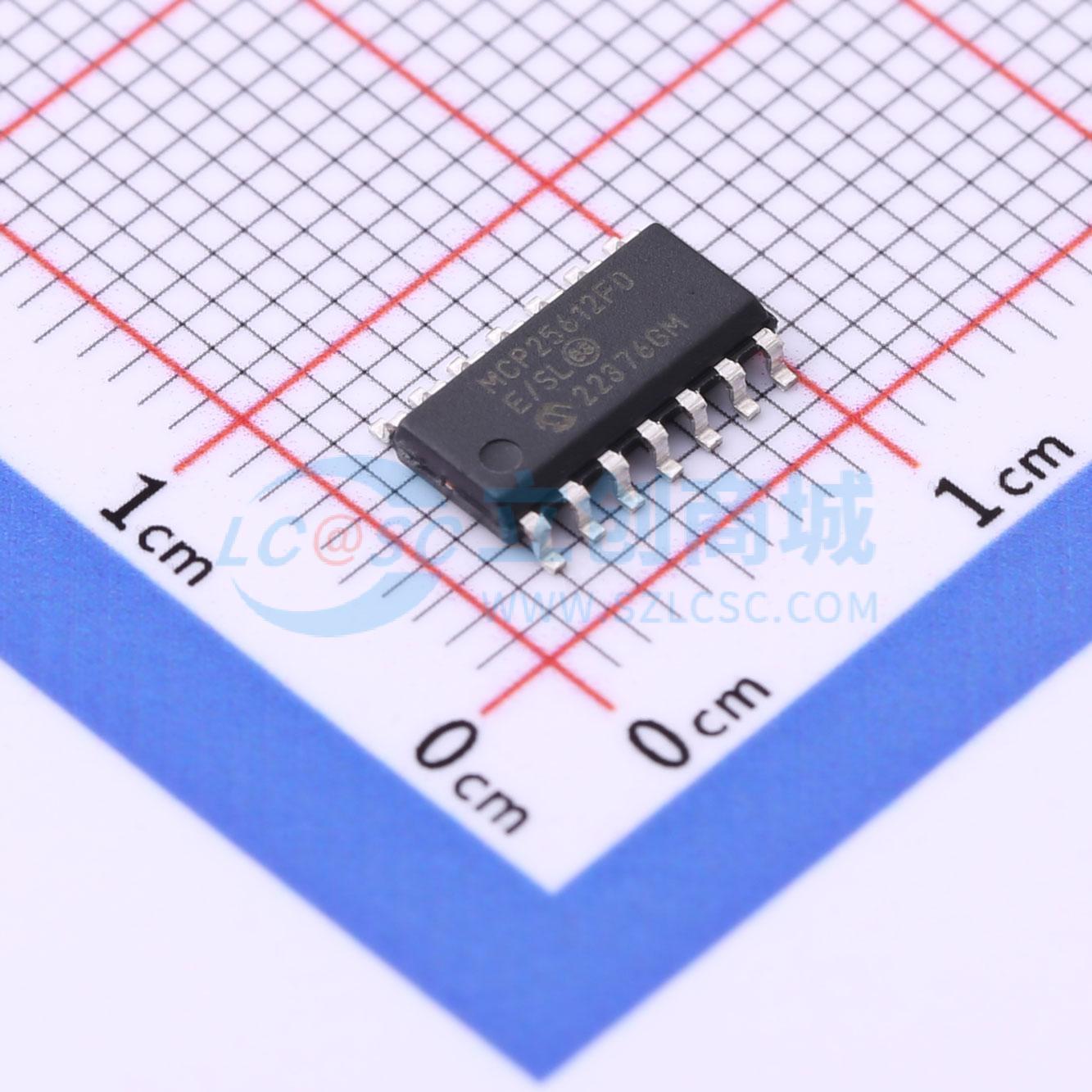

MCP25612FD-E/SL

MCP25612FD是第二代双CAN FD收发器。除SPLIT引脚外，它具备两个完全独立的MCP2561FD CAN收发器的所有特性。为支持CAN FD所需的更高数据速率，它确保了环路延迟对称性。最大传播延迟得到改善，以支持更长的总线长度。 该器件满足CAN FD比特率、低静态电流、强大的电磁兼容性（EMC）和静电放电（ESD）等汽车应用要求。

• 支持“传统”CAN 2.0和CAN FD物理层要求
• 针对2 Mbps、5 Mbps和8 Mbps速率下的CAN FD（灵活数据速率）操作进行优化：
  • 最大传播延迟：120 ns
  • 环路延迟对称性：-10%/+10%（2 Mbps）
• 符合ISO-11898-2和ISO-11898-5标准物理层要求
• 极低的待机电流（每个收发器典型值为5 μA）
• 每个CAN FD收发器配备两个完全独立的VDDX和Vssx引脚，增加了灵活性和可靠性：
  • 适用于冗余CAN网络
• 与5V MCU兼容
• 在所有供电条件下功能行为可预测：
  • 若VDDX降至欠压水平以下，器件进入无供电模式
  • 无供电节点或欠压事件不会对CAN总线造成负载
• 接地故障检测：
  • TXDX上的永久显性检测
  • 总线上的永久显性检测
• VDDX引脚上的上电复位和欠压锁定
• 短路情况（正或负电池电压）保护
• 汽车环境中高压瞬态保护
• 自动热关断保护
• 适用于12V和24V系统
• 满足或超过严格的汽车设计要求，包括2012年5月发布的1.3版《汽车应用中LIN、CAN和FlexRay接口的硬件要求》：
  • 带共模扼流圈（CMC）时2 Mbps的传导发射
  • 带CMC时2 Mbps的直接功率注入（DPI）
• 符合SAE J2962/2《通信收发器资格要求 - CAN》：
  • 无CMC时2 Mbps的辐射发射测试通过
• 差分总线设计实现高抗噪性
• CANHx和CANLx引脚具备高ESD保护，符合IEC61000-4-2标准，最高可达±6 kV
• 提供14引脚SOIC封装
• 温度范围：
  • 扩展级（E）：-40℃至+125℃
  • 高温级（H）：-40℃至+150℃

• 汽车领域：
  • 动力总成
  • 车身控制
  • 网关
  • 底盘与安全
  • 信息娱乐系统
• 工业领域：
  • 工厂自动化
  • 网关
  • 服务器背板
  • 电梯
  • 机器人技术
