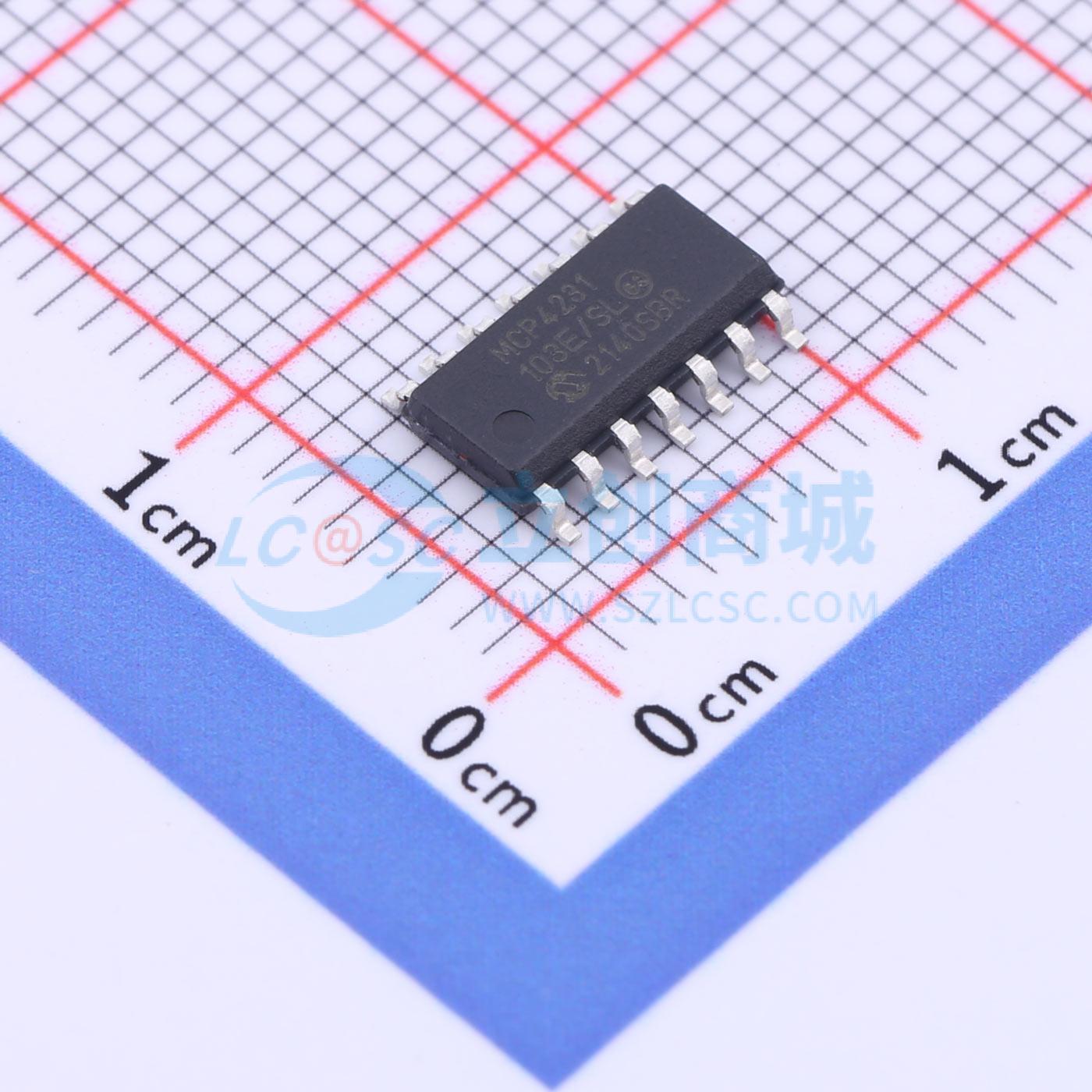

温馨提醒：图片仅供参考，商品以实物为准
MCP4231-103E/SL
MCP4231-103E/SL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP4231-103E/SL
- 商品编号
- C640888
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 10kΩ | |
| 抽头数 | 129 | |
| 通道数 | 2 | |
| 精度 | ±20% | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 温度系数 | 50ppm/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 阻值变化 | 线性 | |
| 带宽 | 1MHz |
商品概述
MCP41XX 和 MCP42XX 器件通过 SPI 接口提供了广泛的产品选择。该系列器件支持 7 位和 8 位电阻网络，以及电位器和变阻器引脚配置。
商品特性
- 单或双电阻网络可选
- 电位器或变阻器配置可选
- 电阻网络分辨率：7 位：128 个电阻（129 级）；8 位：256 个电阻（257 级）
- RAB 电阻可选值：5kΩ、10kΩ、50kΩ、100kΩ
- 滑动端可实现从零刻度到满刻度的操作
- 低滑动端电阻：典型值 75Ω
- 低温度系数：
- 绝对温度系数（变阻器）：典型值 50 ppm，-40℃ 至 70℃
- 比例温度系数（电位器）：典型值 15 ppm
- SPI 串行接口（10MHz，模式 0,0 和 1,1）
- 可高速读写滑动端寄存器
- SDI/SDO 复用（仅 MCP41X1）
- 可通过以下方式实现电阻网络端子断开功能：
- 关断引脚（SHDN）
- 端子控制（TCON）寄存器
- 欠压复位保护（典型值 1.5V）
- 串行接口无操作电流（典型值 2.5 μA）
- 数字输入具有高电压容限：最高 12.5V
- 支持分离电源轨应用
- 所有数字输入均有内部弱上拉电阻
- 宽工作电压范围：
- 2.7V 至 5.5V - 器件特性有明确规定
- 1.8V 至 5.5V - 器件可正常工作
- 宽带宽（-3 dB）操作：5.0kΩ 器件典型值为 2 MHz
- 扩展温度范围（-40℃ 至 +125℃）
