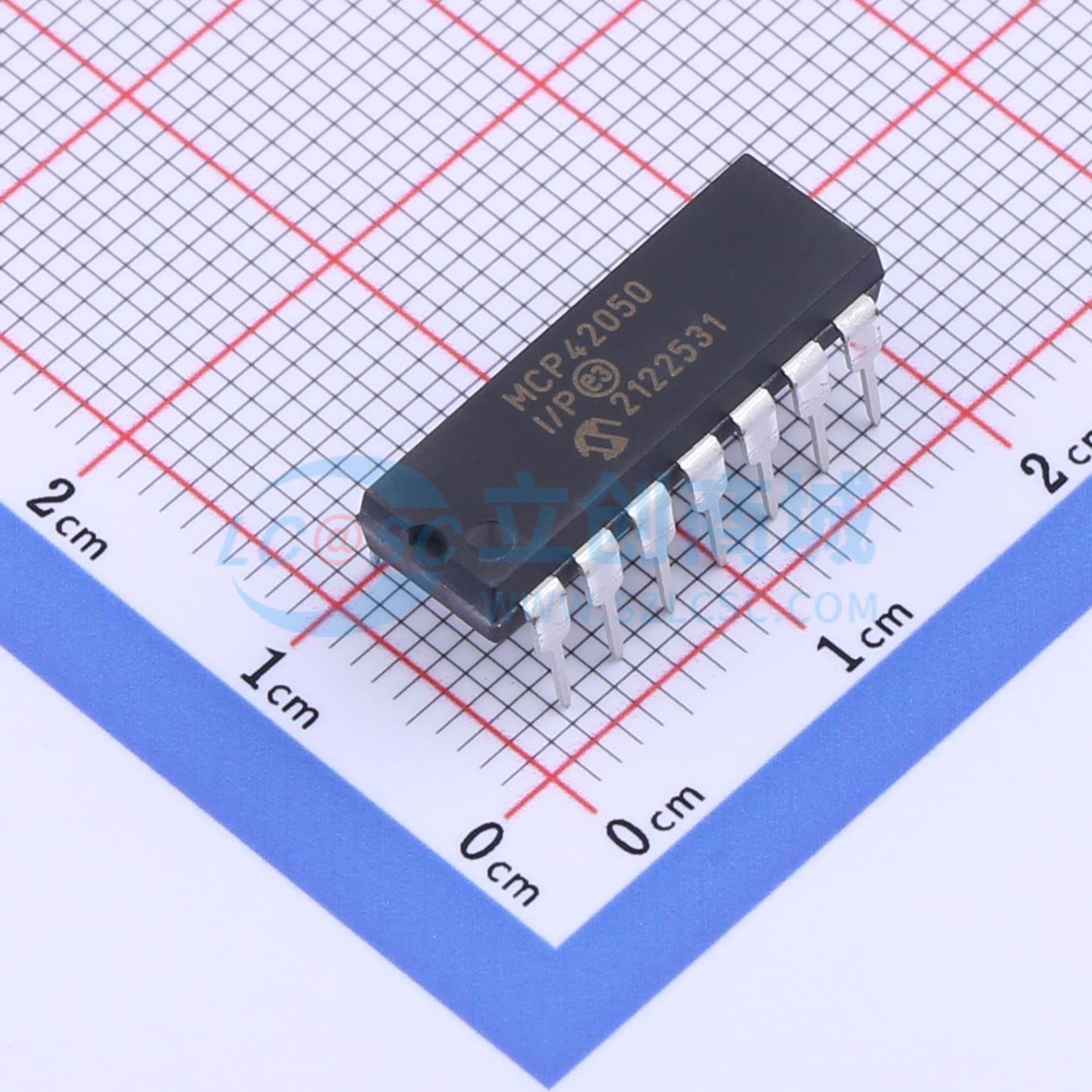

温馨提醒：图片仅供参考，商品以实物为准
MCP42050-I/P
MCP42050-I/P
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品为256位数字电位器，有10 kΩ、50 kΩ和100 kΩ三种电阻版本。单通道产品采用8引脚PDIP或SOIC封装，双通道产品采用14引脚PDIP、SOIC或TSSOP封装。 电位器抽头位置线性变化，通过行业标准SPI接口控制。静态工作时电流消耗小于1 μA
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP42050-I/P
- 商品编号
- C636807
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 7.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 50kΩ | |
| 抽头数 | 256 | |
| 通道数 | 2 | |
| 精度 | ±1% | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 800ppm/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 阻值变化 | 线性 | |
| 积分非线性 | 1LSB | |
| 带宽 | 280MHz | |
| 静态电流 | 10nA |
商品特性
- 每个电位器256抽头
- 电位器值为10 kΩ、50 kΩ和100 kΩ
- 单通道和双通道版本
- SPI串行接口（模式0,0和1,1）
- 最大±1 LSB INL和DNL
- 低功耗CMOS技术
- 静态工作时最大电源电流为1 µA
- 多个设备可以级联在一起（仅MCP42XXX）
- 关机功能断开所有电阻以实现最大节能
- 仅MCP42XXX具有硬件关机引脚
- 单电源工作（2.7V-5.5V）
- 工业温度范围：-40℃至+85℃
- 扩展温度范围：-40℃至+125℃
