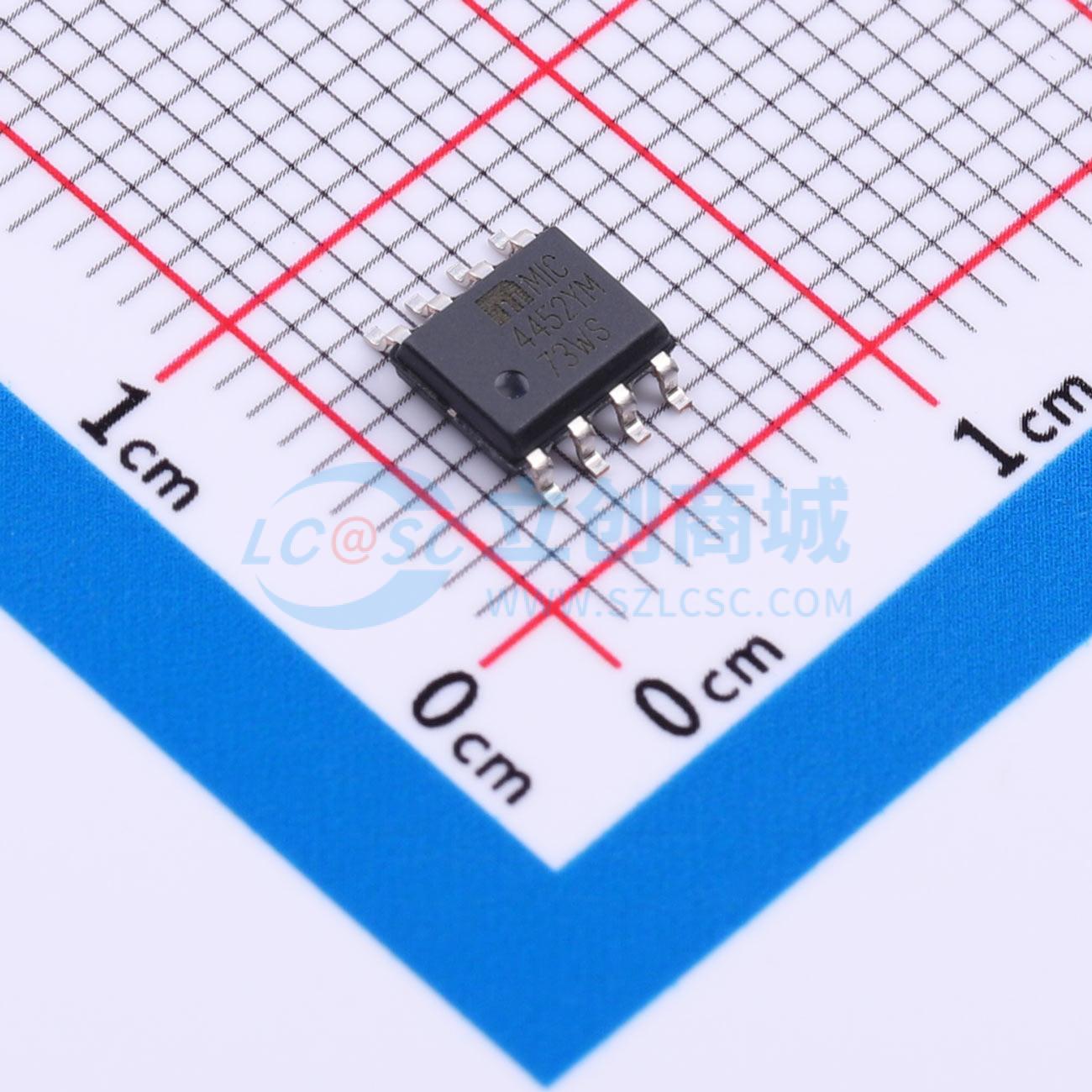

MIC4452YM
12A 峰值，低端 MOSFET 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS MOSFET驱动器性能强劲、高效且易于使用。两个版本均能提供12A（峰值）输出，可驱动大型MOSFET，并具有更高的安全工作裕度。该驱动器可接受2.4V至Vs的任何逻辑输入，无需外部加速电容或电阻网络。专有电路允许输入负向摆动达5V而不损坏器件
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4452YM
- 商品编号
- C637548
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.218748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 12A | |
| 拉电流(IOH) | 12A | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 24ns | |
| 特性 | - | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 450uA |
商品概述
MIC4451和MIC4452 CMOS MOSFET驱动器性能可靠、效率高且易于使用。MIC4451是反相驱动器，而MIC4452是非反相驱动器。 这两款驱动器均能提供12A（峰值）输出电流，可驱动大型MOSFET，并具有更高的安全工作裕量。MIC4451/4452可接受2.4V至Vs的任意逻辑输入，无需外部加速电容或电阻网络。专有电路允许输入负向摆动达5V而不会损坏器件。额外的电路可防止静电放电造成的损坏。 MIC4451/4452驱动器可替代三个或更多分立元件，减少PCB面积需求，简化产品设计，并降低组装成本。 现代双极/CMOS/DMOS结构保证无闭锁效应。CMOS/DMOS的轨到轨摆动能力确保在电源上电/断电时序期间为MOSFET提供足够的栅极电压。由于这些器件采用自对准工艺制造，它们的交越电流非常低，运行温度低，功耗小，且易于驱动。
商品特性
- BiCMOS/DMOS结构
- 抗闭锁：全隔离工艺本质上可抵御任何闭锁效应
- 输入可承受高达5V的负向摆动
- 匹配的上升和下降时间：25ns
- 高峰值输出电流：12A峰值
- 宽工作范围：4.5V至18V
- 高容性负载驱动能力：62,000pF
- 低延迟时间：30ns（典型值）
- 2.4V至Vs的任意电压逻辑高输入
- 逻辑1输入时低电源电流450μA
- 低输出阻抗：1.0Ω
- 输出电压摆幅接近GND或Vs的25mV范围内
- 低等效输入电容（典型值）：7pF
应用领域
- 开关模式电源
- 电机控制
- 脉冲变压器驱动器
- D类开关放大器
- 线路驱动器
- 驱动MOSFET或IGBT并联芯片模块
- 本地电源通/断开关
- 脉冲发生器
