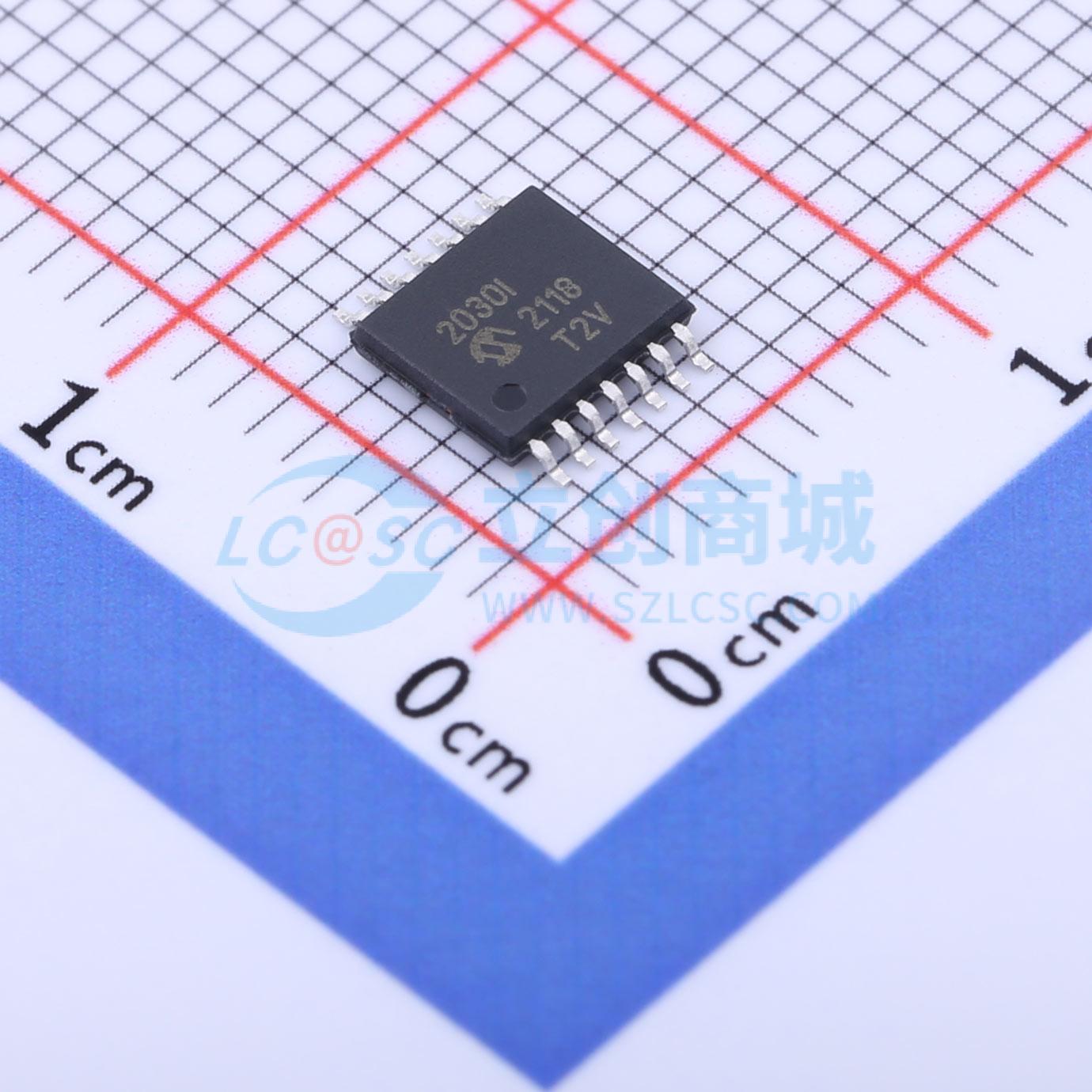

温馨提醒：图片仅供参考，商品以实物为准
MCP2030-I/ST
MCP2030 三通道模拟前端设备
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP2030 是一个独立的模拟前端 (AFE) 设备，用于低频 (LF) 传感和双向通信应用。该设备具有三个低频输入通道。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP2030-I/ST
- 商品编号
- C637053
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 工作电压 | 2V~3.6V | |
| 工作电流 | 10uA | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10kHz | |
| 时钟频率(fc) | 32kHz；3MHz | |
| 静态电流 | 0.2uA | |
| 接口类型 | SPI |
商品概述
一款用于低频（LF）传感和双向通信应用的独立模拟前端（AFE）设备。该设备有八个内部配置寄存器，除只读状态寄存器外，均可由外部设备读取和编程。 该设备有三个低频输入通道，每个输入通道可单独启用或禁用。该设备能够检测低至约10 mVPP幅度的输入信号，并能解调调制深度低至8%的调幅输入信号。该设备还可通过钳位和解除钳位输入LC天线电压来传输数据。 根据寄存器设置，该设备可输出解调数据、载波时钟或接收信号强度指示（RSSI）电流。解调数据和载波时钟输出可从LFDATA引脚获取，而RSSI输出可从RSSI引脚获取。RSSI电流输出与输入信号强度呈线性比例关系。 该设备为每个输入通道配备了可编程内部调谐电容。用户可将这些电容编程至最大63 pF，步长为1 pF。这些内部调谐电容可有效用于外部LC谐振电路的微调。 该设备针对极低电流消耗进行了优化，具备多种节能低功耗模式（睡眠、待机、活动）。通过使用少量外部组件，该设备还可在备用电池和无电池模式下运行。 该设备提供14引脚PDIP、SOIC和TSSOP封装。该设备也用作PIC16F639中的AFE。
商品特性
- 三个用于模拟输入信号的输入引脚
- 高输入检测灵敏度（典型值3 mVPP）
- 高调制深度灵敏度（低至8%）
- 三种输出选择：解调数据、载波时钟、RSSI
- 输入载波频率：典型值125 kHz
- 输入数据速率：最大值10 Kbps
- 8个内部配置寄存器
- 双向应答器通信（低频回传）
- 可编程天线调谐电容（最大63 pF，1 pF/步）
- 可编程输出使能滤波器
- 低待机电流：典型值4 μA（启用3个通道时）
- 低工作电流：典型值13 μA（启用3个通道时）
- 与外部设备的串行外设接口（SPI）
- 支持通过外部电路实现备用电池模式和无电池运行
- 工业和扩展温度范围：-40℃至+85℃（工业级）
应用领域
- 汽车行业应用：
- 被动无钥匙进入（PKE）应答器
- 远程门锁和开门器
- 发动机防盗锁止系统
- 轮胎压力监测系统的低频启动传感器
- 安防行业应用：
- 远距离门禁控制应答器
- 停车场入口应答器
- 免提公寓门进入系统
- 资产控制与管理
