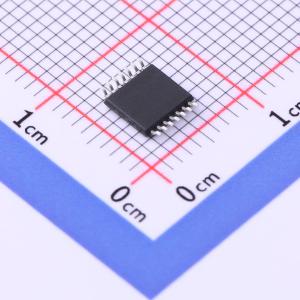

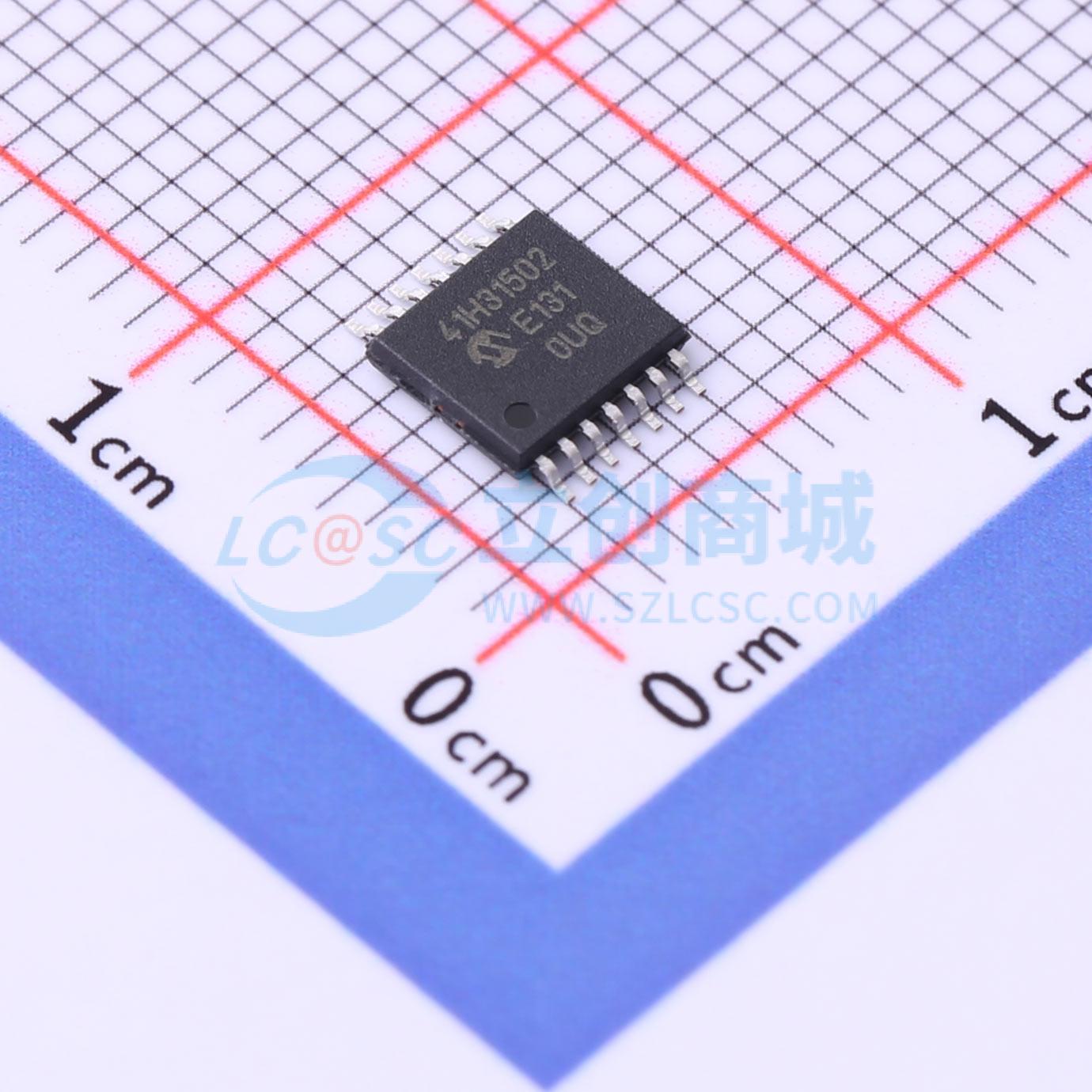

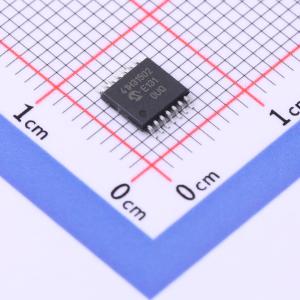

温馨提醒：图片仅供参考，商品以实物为准

MCP41HV31-502E/ST

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设备具有双电源轨（模拟和数字）。模拟电源轨允许电阻网络端子引脚上的高电压。模拟电压范围由 V+ 和 V- 电压决定。最大模拟电压为 +36V，而工作模拟输出最小规格从 10V 或 20V 开始指定。随着模拟电源电压变小，模拟开关电阻增加，这会影响某些性能规格。系统可以相对于数字逻辑地 (DGND) 实现为双轨 (±18V)。设备还具有写锁存 (WLAT) 功能，在 WLAT 引脚为低电平之前，该功能将禁止用接收到的数据更新（锁存）易失性抽头寄存器。这允许应用程序指定更新易失性抽头寄存器的条件（例如过零）。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP41HV31-502E/ST
商品编号: C637060
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

MCP41HVX1系列器件具有双电源轨（模拟和数字）。模拟电源轨允许电阻网络端子引脚承受高电压。模拟电压范围由V+和V-电压决定。最大模拟电压为+36V，而工作模拟输出的最小规格为10V或20V。随着模拟电源电压变小，模拟开关电阻增大，这会影响某些性能规格。该系统可相对于数字逻辑地（DGND）实现为双电源轨（±18V）。该器件还具有写锁存（W LAT）功能，在WLAT引脚为低电平之前，该功能将禁止用接收到的数据更新（锁存）易失性抽头寄存器。这允许应用指定更新易失性抽头寄存器的条件（例如过零）。

商品特性

高压模拟支持：+36V端子电压范围（DGND = V-）；±18V端子电压范围（DGND = V- + 18V）
宽工作电压：模拟：10V至36V（规定性能）；数字：2.7V至5.5V；1.8V至5.5V（DGND ≥ V- + 0.9V）
单电阻网络
电位器配置选项
电阻网络分辨率：7位：127个电阻（128个抽头）；8位：255个电阻（256个抽头）
RAB电阻选项：5 kΩ - 10 kΩ；50 kΩ - 100 kΩ
高端子/抽头电流（IW）支持：25 mA（针对5 kΩ）；12.5 mA（针对10 kΩ）；6.5 mA（针对50 kΩ和100 kΩ）
零刻度到满刻度抽头操作
低抽头电阻：75 Ω（典型值）
低温系数：绝对（变阻器）：50 ppm典型值（0℃至+70℃）；比例（电位器）：15 ppm典型值
SPI串行接口（10 MHz，模式0,0和1,1）
通过以下方式实现电阻网络端子断开：关断引脚（SHDN）；端子控制（TCON）寄存器
写锁存（W LAT）引脚，用于控制易失性抽头寄存器的更新（例如过零）
以下两者的上电复位/欠压复位：数字电源（VL/DGND）；典型值1.5V；模拟电源（V+N-）；典型值3.5V
串行接口静态电流（典型值1 mA）
典型带宽500 kHz（-3 dB）操作（10 kΩ器件）
扩展温度范围（-40℃至+125℃）
封装类型：TSSOP - 14和VQFN - 20（5x5）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字电位器
	阻值	5kΩ
	抽头数	128
	通道数	1
	精度	±20%
	工作电压	10V~36V
	接口类型	SPI

	属性	参数值
	温度系数	50ppm/℃
	工作温度	-40℃~+125℃
	阻值变化	线性
	存储类型	RAM
	积分非线性	0.5LSB
	带宽	48kHz
	静态电流	3uA
