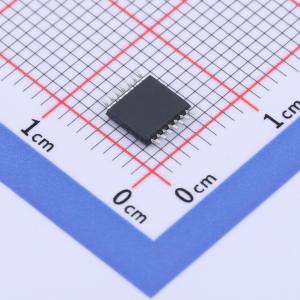

温馨提醒：图片仅供参考，商品以实物为准

MCP42100-I/ST

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 256 位置数字电位器，有 10 kΩ、50 kΩ 和 100 kΩ 电阻版本。单通道设备采用 8 引脚 PDIP 或 SOIC 封装，双通道 MCP42XXX 采用 14 引脚 PDIP、SOIC 或 TSSOP 封装。电位器抽头位置通过行业标准 SPI 接口线性控制。静态工作时功耗 < 1 μA
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP42100-I/ST
商品编号: C637069
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.28克(g)

商品参数

商品概述

MCP41XXX和MCP42XXX器件是256抽头数字电位器，有10 kΩ、50 kΩ和100 kΩ三种阻值版本。MCP41XXX是单通道器件，采用8引脚PDIP或SOIC封装。MCP42XXX在14引脚PDIP、SOIC或TSSOP封装中包含两个独立通道。MCP41XXX/42XXX的滑动端位置呈线性变化，并通过行业标准SPI接口进行控制。器件在静态工作时功耗小于1 μA。具备软件关断功能，可将“A”端与电阻堆栈断开，并同时将滑动端连接到“B”端。此外，双通道MCP42XXX设有SHDN引脚，可在硬件上实现相同功能。在关断模式下，可更改滑动端寄存器的内容，电位器从关断状态恢复后将显示新值。上电时，滑动端复位到中间刻度位置（80h）。RS（复位）引脚可实现硬件复位，也能将滑动端恢复到中间刻度。MCP42XXX的SPI接口包含SI和SO引脚，允许多个器件进行菊花链连接。MCP42XXX的通道间电阻匹配误差小于1%。这些器件采用2.7 - 5.5 V单电源供电，适用于扩展级和工业级温度范围。

商品特性

每个电位器有256个抽头
电位器阻值有10 kΩ、50 kΩ和100 kΩ可选
有单通道和双通道版本
SPI串行接口（模式0,0和1,1）
最大积分非线性和微分非线性为±1 LSB
采用低功耗CMOS技术
静态工作时最大电源电流为1 μA
多个器件可进行菊花链连接（仅MCP42XXX）
关断功能可使所有电阻开路，实现最大程度的节能
仅MCP42XXX设有硬件关断引脚
单电源工作（2.7V - 5.5V）
工业级温度范围：-40℃至+85℃
扩展级温度范围：-40℃至+125℃

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字电位器
	阻值	100kΩ
	抽头数	256
	通道数	2
	精度	-
	工作电压	2.7V~5.5V

	属性	参数值
	接口类型	SPI
	温度系数	800ppm/℃
	工作温度	-40℃~+85℃
	阻值变化	线性
	带宽	145MHz
	静态电流	10nA
