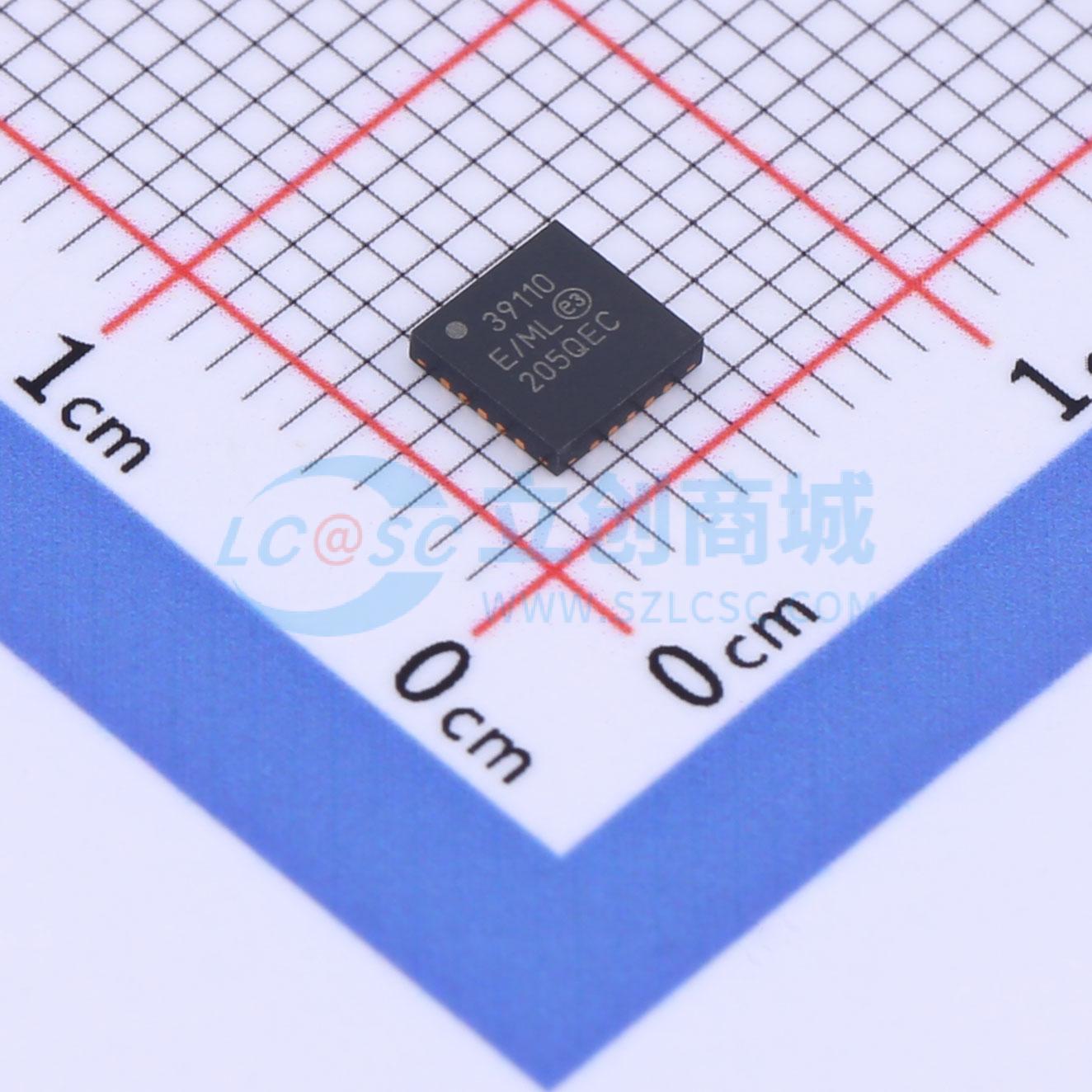

MCP3911A0-E/ML
MCP3911双通道模拟前端
SMT扩展库PCB免费打样
- 描述
- MCP3911是一款双通道模拟前端(AFE)，包含两个同步采样的16/24位分辨率的Δ-Σ模数转换器(ADC)、两个可编程增益放大器(PGA)、低漂移内部电压参考、调相延迟补偿块、高速20MHz SPI兼容串行接口。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP3911A0-E/ML
- 商品编号
- C637698
- 商品封装
- QFN-20(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 24位 | |
| 增益漂移 | 1ppm/℃ | |
| 工作电压 | 2.7V~3.6V | |
| 信噪比 | 95dB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 125kHz | |
| 时钟频率(fc) | 1MHz~20MHz；20MHz | |
| 采样率 | 4MHz | |
| 基准电压值 | 1.2V | |
| 基准电压源温漂 | 7ppm/℃ | |
| 接口类型 | SPI |
商品概述
MCP3911是一款工作电压为2.7V至3.6V的双通道模拟前端（AFE），包含两个同步采样的Δ-Σ模数转换器（ADC）、两个可编程增益放大器（PGA）、相位延迟补偿模块、低漂移内部电压基准、调制器输出模块、数字失调和增益误差校准寄存器以及高速20 MHz SPI兼容串行接口。 MCP3911的ADC具有完全可配置的特性，例如：16/24位分辨率、32至4096的过采样率（OSR）、1倍至32倍的增益、独立关断和复位、抖动和自动调零。通过单字节长命令，通信得到了极大简化，其中包括各种连续读写模式，可通过微控制器（MCU）的直接内存访问（DMA）进行访问，还设有独立的数据就绪引脚，可直接连接到MCU的中断请求（IRQ）输入。 MCP3911能够与多种电压和电流传感器接口，包括分流器、电流互感器、罗氏线圈和霍尔效应传感器。
商品特性
- 两个同步采样的16/24位分辨率Δ-Σ模数转换器
- 每个通道的信纳比（SINAD）为94.5 dB，总谐波失真（THD）（高达35次谐波）为 -106.5 dBc，无杂散动态范围（SFDR）为111 dB
- 模拟电源电压（AVDD）和数字电源电压（DVDD）为2.7V - 3.6V
- 可编程数据速率高达125 ksps：最大采样频率为4 MHz
- 过采样率高达4096
- 超低功耗关断模式，电流小于2 μA
- 两通道间串扰为 -122 dB
- 低漂移1.2V内部电压基准：温度系数为7 ppm/℃
- 差分电压基准输入引脚
- 每个通道配备高增益可编程增益放大器（PGA）（增益高达32V/V）
- 具有1 μs时间分辨率的相位延迟补偿
- 每个通道设有独立的调制器输出引脚
- 独立的数据就绪引脚，便于同步
- 每个通道设有独立的24位数字失调和增益误差校正
- 高速20 MHz SPI接口，兼容模式0,0和1,1
- 连续读写模式，减少通信开销
- 低功耗（典型值：3.3V时为8.9 mW，低功耗模式下3.3V时为5.6 mW）
- 提供小型20引脚QFN和SSOP封装，引脚与MCP3901兼容
- 扩展温度范围：-40℃至 +125℃
应用领域
- 电能计量和功率测量
- 汽车
- 便携式仪器
- 医疗和电源监控
- 音频/语音识别
