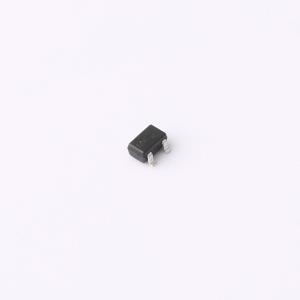

DMN61D9UWQ-13
1个N沟道 耐压:60V 电流:340mA
- 描述
- 新一代MOSFET旨在最大限度地降低导通电阻（RDS(ON)），同时保持卓越的开关性能，非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMN61D9UWQ-13
- 商品编号
- C5711716
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 340mA | |
| 导通电阻(RDS(on)) | 1.2Ω@5.0V | |
| 耗散功率(Pd) | 440mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 400pC@4.5V | |
| 输入电容(Ciss) | 28.5pF | |
| 反向传输电容(Crss) | 2.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 3.9pF |
商品概述
SI2323采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -20V，ID = -5A
- 当VGS = 4.5V时，RDS(ON) < 45mΩ
应用领域
- PWM应用-负载开关-电源管理
