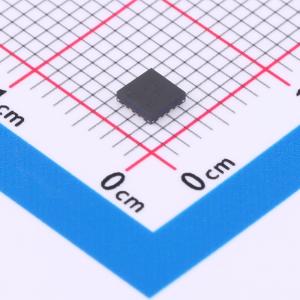

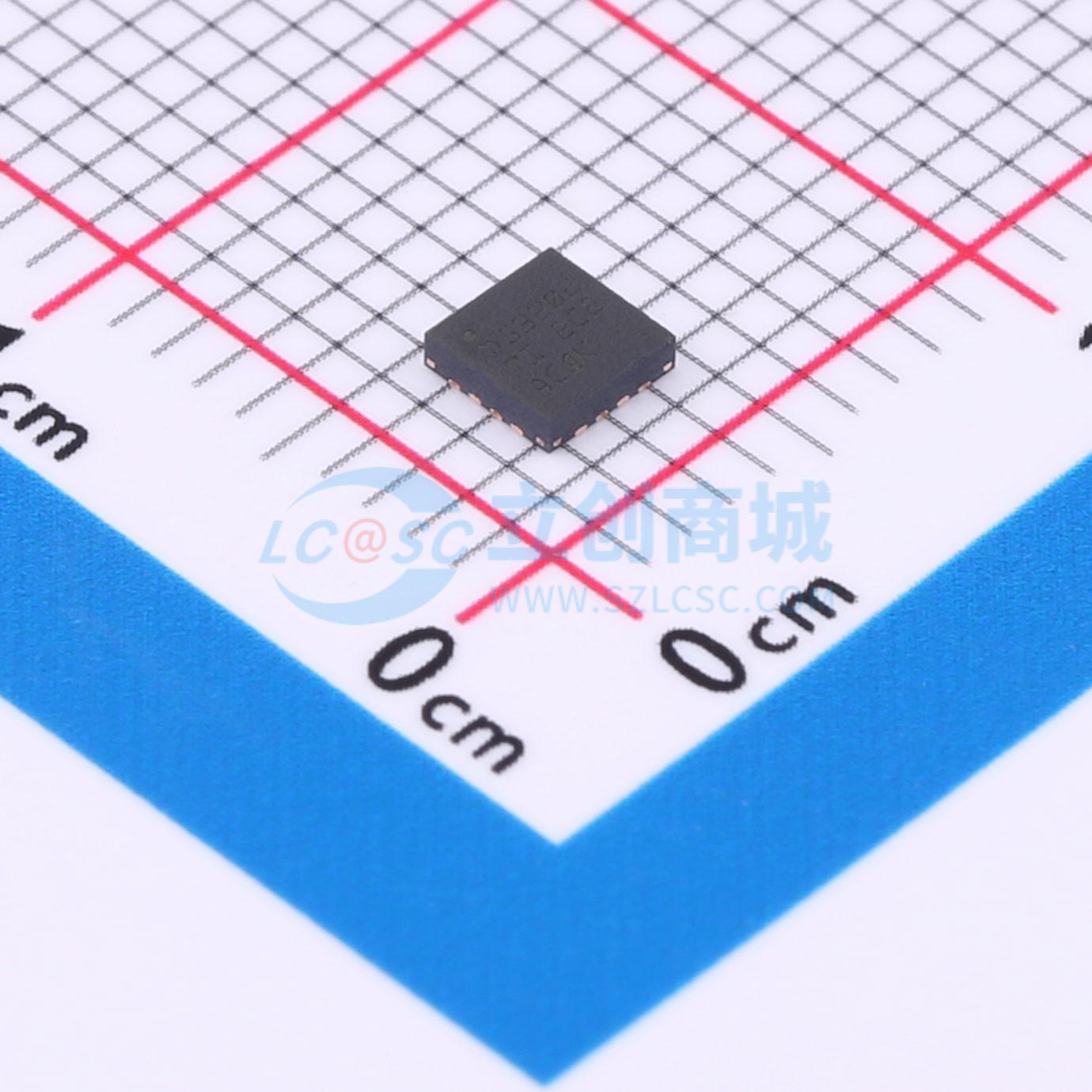

温馨提醒：图片仅供参考，商品以实物为准
DAC53202RTER
DAC53202RTER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DAC53202 10 位 2 通道电压/电流输出智能 DAC，具有 Hi-Z、EEPROM 和波形发生器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC53202RTER
- 商品编号
- C5711651
- 商品封装
- WQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 10位 | |
| 通道数 | 2 | |
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.8V~5.5V | |
| 稳定时间 | 20us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 50ppm/℃ | |
| 数据速率 | 50MHz | |
| 静态电流 | 150uA |
商品概述
12位的DAC63202和10位的DAC53202（DACx3202）是引脚兼容的双通道、带缓冲、电压输出和电流输出的智能数模转换器（DAC）系列。DACx3202器件支持高阻（Hi-Z）掉电模式，且在断电时输出为高阻态。DAC输出提供强制检测选项，可用作可编程比较器和电流吸收器。多功能通用输入输出（GPIO）、函数生成和非易失性存储器（NVM）使这些智能DAC适用于无处理器应用和设计复用。这些器件可自动检测I²C、PMBus和SPI接口，并内置基准源。 该特性集结合小巧的封装和低功耗，使这些智能DAC成为诸如电压裕量调节和缩放、偏置与校准的直流设定点以及波形生成等应用的理想选择。
商品特性
- 可编程电压或电流输出，配置灵活
- 电压输出：1 LSB积分非线性（INL）和微分非线性（DNL）（10位和8位），增益可选1倍、1.5倍、2倍、3倍和4倍
- 电流输出：1 LSB积分非线性（INL）和微分非线性（DNL）（8位），输出范围选项有±25 μA、±50 μA、±125 μA、±250 μA
- 所有通道均具备可编程比较器模式
- 电源（VDD）关闭时输出为高阻态
- 高阻和电阻下拉掉电模式
- 50 MHz SPI兼容接口
- 自动检测I²C、PMBus或SPI接口
- 当VDD = 5.5 V时，高电平输入阈值（VIH）为1.62 V
- 通用输入输出（GPIO）可配置为多种功能
- 预定义波形生成：正弦波、余弦波、三角波、锯齿波
- 用户可编程非易失性存储器（NVM）
- 基准源可选内部、外部或电源
- 宽工作范围：电源电压1.8 V至5.5 V，温度范围-40℃至+125℃
- 小巧封装：16引脚WQFN（3 mm × 3 mm）
应用领域
- 机架式服务器
- 光模块
- 直流间互连（城域网）
- 高性能计算
- 标准笔记本电脑
