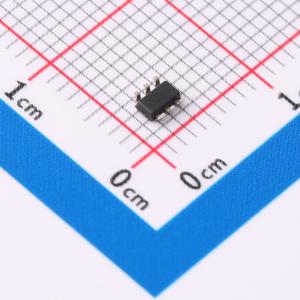

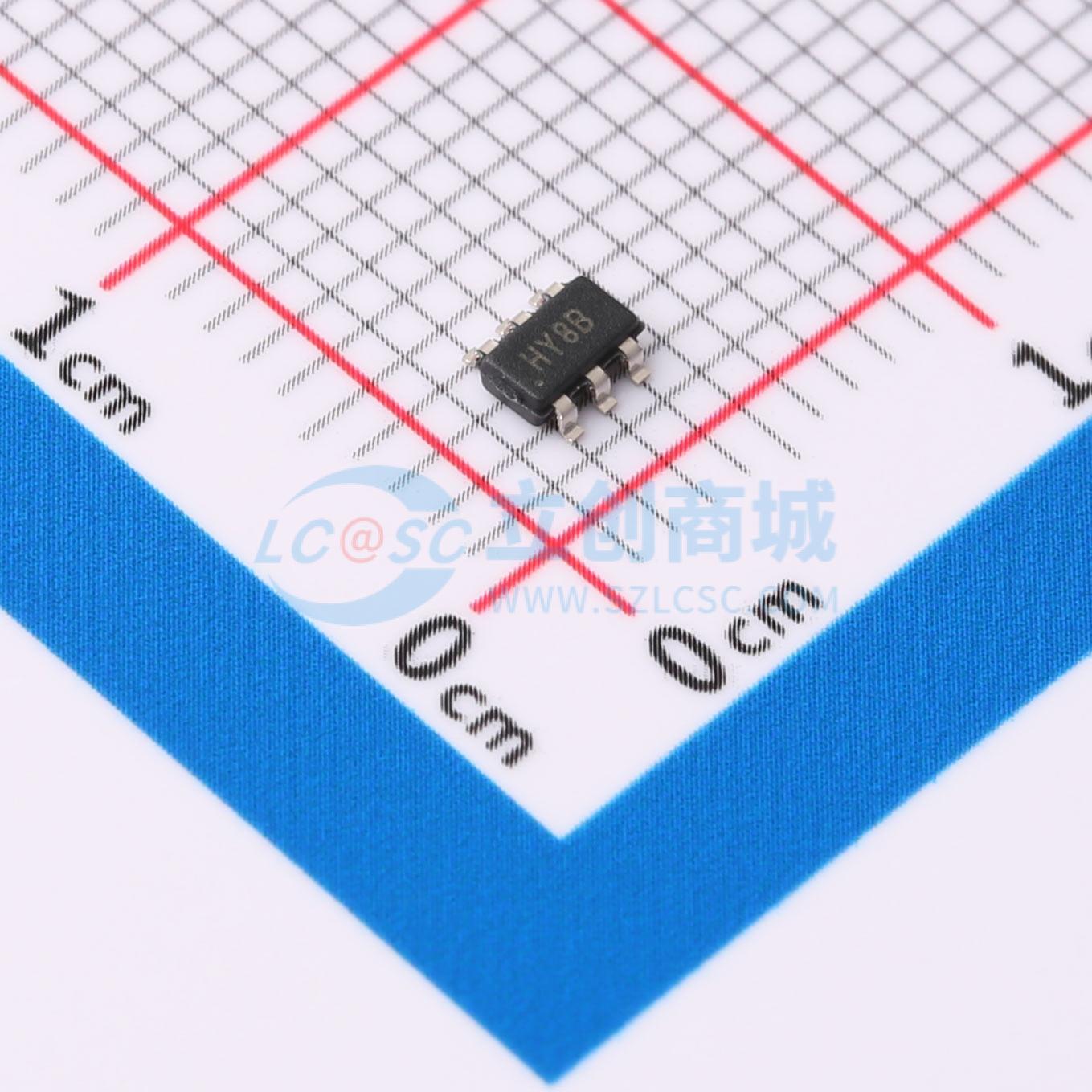

MCP65R46T-2402E/CHY

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 推挽和开漏输出比较器提供1.21V和2.4V的集成参考电压，提供±1%（典型值）的容差，同时消耗2.5μA（典型值）的电流。这些比较器可在低至1.8V至5.5V的单电源电压下工作，非常适合低成本和/或电池供电的应用。这些比较器针对具有大于轨到轨输入操作的低功耗单电源应用进行了优化。输出在切换时限制电源电流浪涌和动态功耗。内部输入迟滞消除了由于内部噪声电压引起的输出切换，从而降低了电流消耗。推挽输出可连接到CMOS/TTL逻辑。开漏输出设备可使用上拉电阻用作从1.6V到10V的电平转换器，也可用作线或逻辑。该系列器件采用6引脚SOT-23封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP65R46T-2402E/CHY
商品编号: C623510
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

MCP65R41/6 系列推挽和漏极开路输出比较器提供 1.21V 和 2.4V 的集成参考电压。该系列的容差为 ±1%（典型值），电流消耗为 2.5µA（典型值）。这些比较器可在低至 1.8V 至 5.5V 的单电源电压下工作，非常适合低成本和/或电池供电的应用。

这些比较器针对具有大于轨到轨输入操作的低功耗单电源应用进行了优化。输出在切换时限制电源电流浪涌和动态功耗。内部输入迟滞消除了由内部噪声电压引起的输出切换，从而降低了电流消耗。MCP65R41 输出可与 CMOS/TTL 逻辑接口。漏极开路输出器件 MCP65R46 可通过上拉电阻用作 1.6V 至 10V 的电平转换器，也可用作线或逻辑。

该系列器件采用 6 引脚 SOT-23 封装。

商品特性

工厂预设参考电压 - 可选电压：1.21V 和 2.4V - 容差：±1%（典型值）
低静态电流：2.5µA（典型值）
传播延迟：过驱动 100mV 时为 4µs
输入失调电压：±3mV（典型值）
轨到轨输入：VSS - 0.3V 至 VDD + 0.3V
输出选项： - MCP65R41 → 推挽 - MCP65R46 → 漏极开路
宽电源电压范围：1.8V 至 5.5V
封装：SOT23-6

应用领域

笔记本电脑
手机
手持式计量系统
手持式电子设备
RC 定时器
报警和监控电路
窗口比较器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	3mV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	4us
	滞后电压(Vhys)	3.3mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	TTL；CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	2.5uA
	工作温度	-40℃~+125℃
