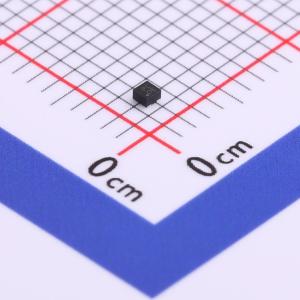

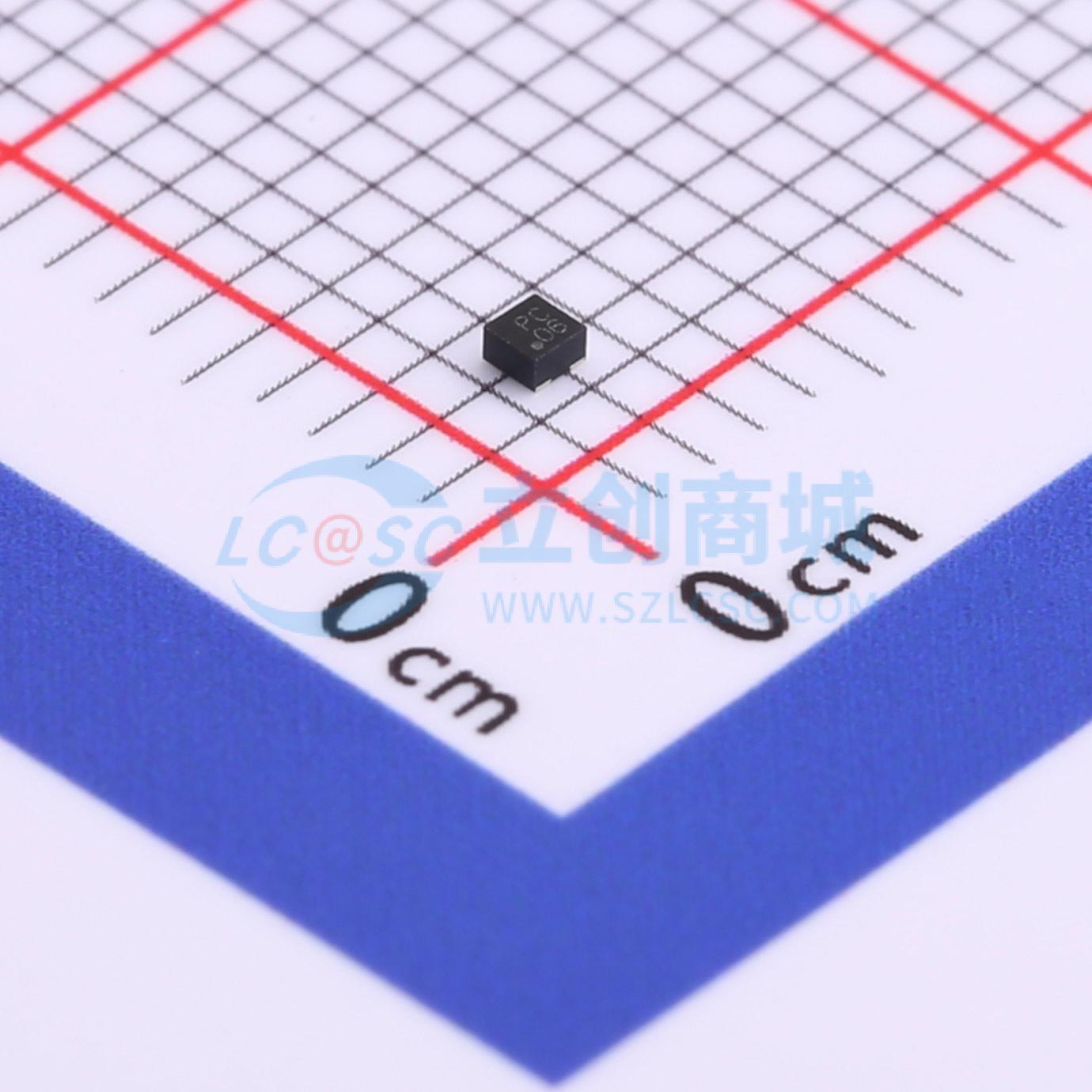

MCP1711T-22I/5X

150 mA超低静态电流、无电容LDO稳压器

描述: 是一款高精度CMOS低压差（LDO）稳压器，可提供高达150mA的电流，同时仅消耗0.6μA的静态电流（典型值）。输入工作范围为1.4V至6.0V，非常适合移动应用和单节锂电池供电的应用。能够在VR = 5.0V时以仅0.32V（典型值）和VR = 1.2V时以1.41V（典型值）的输入-输出电压差提供150mA的输出电流。在+25℃时，输出电压精度通常为VR < 2.0V时±0.02V，VR ≥ 2.0V时±1%。温度稳定性约为±50ppm/℃。线路调节在+25℃时典型值为±0.01%/V
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1711T-22I/5X
商品编号: C625384
商品封装: UQFN-4(1x1)
包装方式: 编带
商品毛重: 0.0535克(g)

商品参数

商品概述

MCP1711是一款高精度CMOS低压差（LDO）稳压器，可提供高达150 mA的电流，而静态电流仅为0.6 μA（典型值）。其输入工作范围为1.4V至6.0V，是移动应用和单节锂离子电池供电应用的理想选择。 MCP1711能够在输入 - 输出电压差仅为0.32V（典型值，VR = 5.0V时）和1.41V（典型值，VR = 1.2V时）的情况下提供150 mA的输出电流。在+25°C时，当VR < 2.0V，MCP1711的输出电压精度通常为± 0.02V；当VR ≥ 2.0V，输出电压精度为±1%。温度稳定性约为±50 ppm/°C。在+25°C时，线性调整率典型值为±0.01%/V。 MCP1711的输出电压范围为1.2V至5.0V。由于出色的内部相位补偿，即使未连接输出电容，LDO输出也能保持稳定。不过，为了获得更好的瞬态响应，应添加输出电容。MCP1711与低ESR陶瓷输出电容兼容。该器件内置过流限制和短路保护功能，为任何应用提供了可靠的解决方案。 MCP1711具有真正的电流折返特性。当负载超过MCP1711的负载额定值而减小时，输出电流和输出电压将在输出电压约为0V时折返至80 mA（典型值）。当负载阻抗增加并恢复到额定负载时，MCP1711将沿着相同的折返曲线退出电流折返状态。如果将低电平信号输入到SHDN引脚使器件进入关断模式，电流消耗将降至小于0.1 μA（典型值为0.01 μA）。在关断模式下，如果使用了输出电容，它将通过内部专用开关放电，从而使输出电压迅速降至0V。 MCP1711提供4引脚1×1 mm UQFN和5引脚SOT - 23两种封装选项，非常适合小型紧凑的应用。

商品特性

低静态电流：600 nA
输入电压范围：1.4V至6.0V
标准输出电压：1.2V、1.8V、1.9V、2.0V、2.2V、2.5V、3.0V、3.3V、5.0V
输出精度：1.2V和1.8V选项为±20 mV；VR ≥ 2.0V时为±1%
温度稳定性：±50 ppm/°C
最大输出电流：150 mA
低导通电阻：3.3Ω
待机电流：10 nA
保护电路：电流限制、短路、折返
SHDN引脚功能：开/关逻辑 = 高电平使能
SHDN功能激活时的COUT放电电路
输出电容：低等效串联电阻（ESR）陶瓷电容，支持无电容应用
工作温度：-40°C至+85°C（工业级）
可用封装： - 4引脚1×1 mm UQFN - 5引脚SOT - 23
环保：符合欧盟RoHS标准，无铅

应用领域

能量收集
长寿命电池供电应用
便携式电子设备
超低功耗“绿色”产品
移动设备/终端
无线局域网
模块（无线、摄像头）

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(3000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	2.2V
	输出电流	150mA
	电源纹波抑制比(PSRR)	-
	压差	1.05V@(150mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	30uVrms
	特性	短路保护；过流保护；带使能
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
