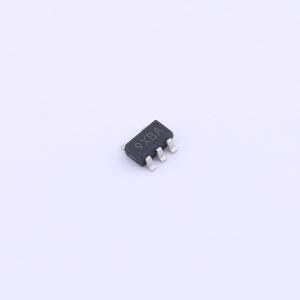

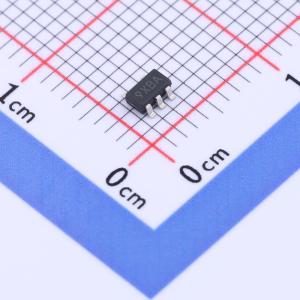

温馨提醒：图片仅供参考，商品以实物为准

MCP1801T-1202I/OT

1.2V 150mA 10V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可提供高达150 mA的电流，同时仅消耗25 μA的静态电流（典型值）。输入工作范围为2.0V至10.0V，非常适合两到六个原电池供电应用、9V碱性电池以及一到两个锂电池供电应用。能够在仅200 mV（典型值）的输入输出电压差下提供100 mA的电流（V_OUT = 3.3V）。在+25℃时，输出电压容差通常为±0.4%，最大为±2%
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1801T-1202I/OT
商品编号: C625402
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

最大输出电流150 mA · 低压差，在100 mA时典型值为200 mV · 典型静态电流25 μA · 典型关断电流0.01 μA · 输入工作电压范围：2.0V至10.0V · 标准输出电压选项：0.9V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V、6.0V · 输出电压精度：±2%（VR > 1.5V），±30 mV（VR ≤ 1.5V） · 使用陶瓷输出电容时稳定 · 限流保护 · 关断引脚 · 高电源抑制比（PSRR）：在10 kHz时典型值为70 dB

商品特性

最大输出电流150 mA
低压差，在100 mA时典型值为200 mV
典型静态电流25 μA
典型关断电流0.01 μA
输入工作电压范围：2.0V至10.0V
标准输出电压选项：0.9V、1.2V、1.8V、2.5V、3.0V、3.3V、5.0V、6.0V
输出电压精度：±2%（VR > 1.5V），±30 mV（VR ≤ 1.5V）
使用陶瓷输出电容时稳定
限流保护
关断引脚
高电源抑制比（PSRR）：在10 kHz时典型值为70 dB

应用领域

电池供电设备
电池供电报警电路
烟雾探测器、二氧化碳探测器
寻呼机和手机
无线通信设备
智能电池组
低静态电流电压基准
个人数字助理（PDA）
数码相机
微控制器电源
太阳能供电仪器
消费产品
电池供电数据记录器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	1.2V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)

	属性	参数值
	压差	-
	静态电流(Iq)	50uA
	特性	短路保护；过流保护；带使能
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
