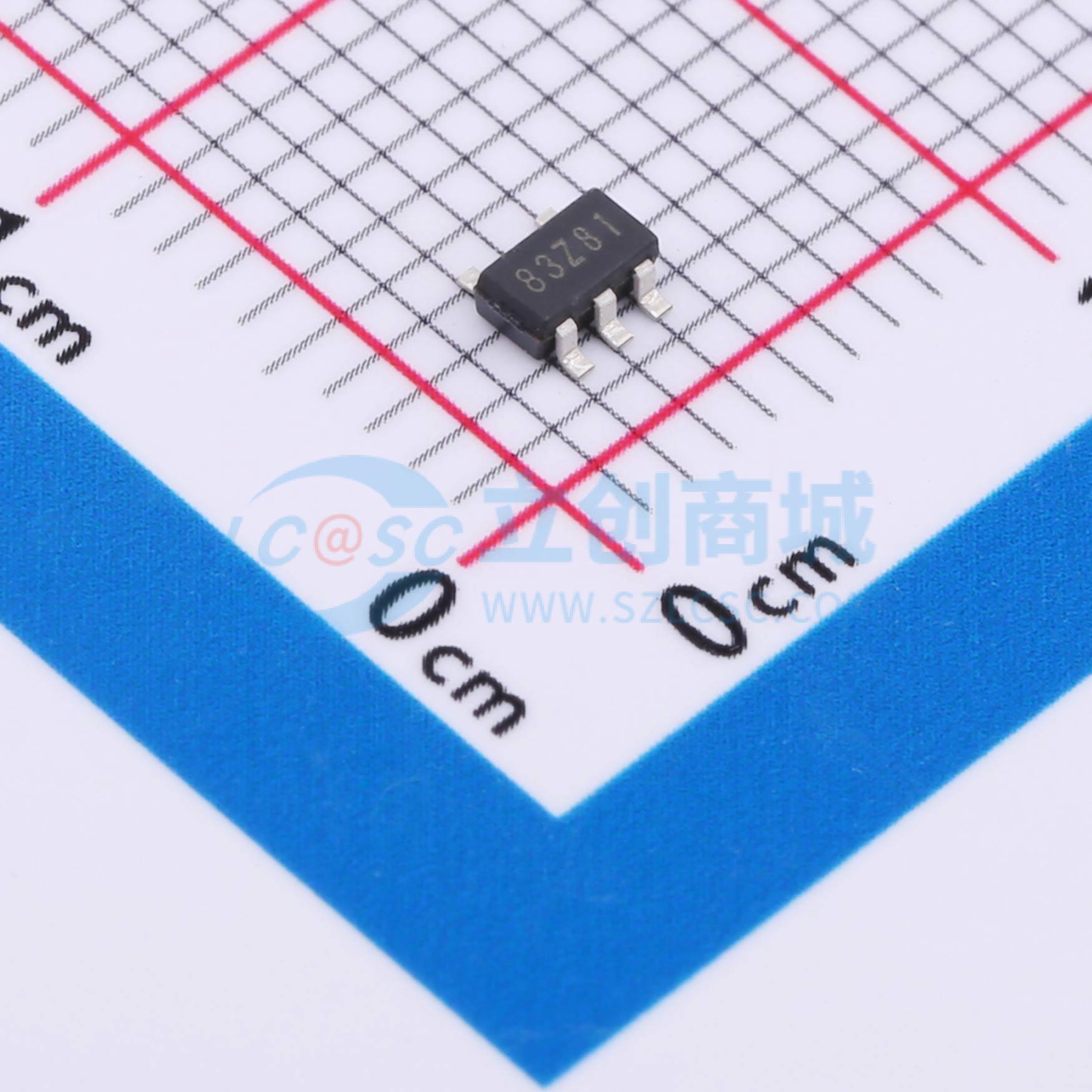

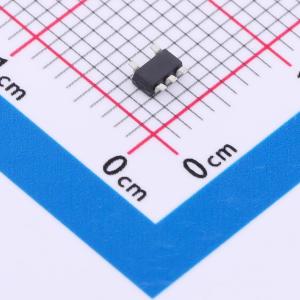

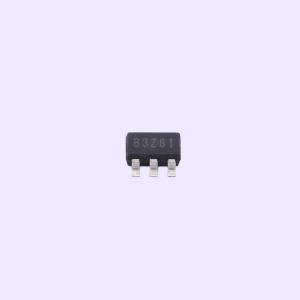

MCP1804T-C002I/OT

带关断功能的150 mA、28V LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可提供高达150 mA的电流，同时仅消耗50 μA的静态电流（典型值，1.8V ≤ VOUT ≤ 5.0V）。输入工作范围为2.0V至28.0V。能够在仅1300 mV（典型值）的输入输出电压差下提供100 mA的电流（VOUT = 3.3V）。在+25℃时，输出电压容差最大为±2%，线性调整率在+25℃时典型值为±0.15%
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1804T-C002I/OT
商品编号: C625417
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

MCP1804是一系列CMOS低压差（LDO）稳压器，能够提供高达150 mA的电流，同时仅消耗50 μA的静态电流（典型值，1.8V ≤ VOUT ≤ 5.0V）。输入工作电压范围为2.0V至28.0V。 MCP1804仅需1300 mV（典型值）的输入输出电压差（VOUT = 3.3V）即可提供100 mA的电流。在+25℃时，MCP1804的输出电压容差最大为±2%。在+25℃时，线性调整率典型值为±0.15%。使用0.1 μF的输入和输出电容时，LDO的输入和输出保持稳定。陶瓷、钽或铝电解电容器均可用于输入和输出。具有折返至40 mA（典型值）的过流限制功能，可提供短路保护。关断（SHDN）功能可使输出启用或禁用。禁用时，MCP1804仅消耗0.01 μA的电流（典型值）。

商品特性

150 mA输出电流
低压差电压，在20 mA、VR = 3.3V时典型值为260 mV
典型静态电流50 μA
典型关断电流0.01 μA
输入工作电压范围：2.0V至28.0V
标准输出电压选项（1.8V、2.5V、3.0V、3.3V、5.0V、10.0V、12.0V）
输出电压精度：±2%
可按需提供以0.1V为增量、范围从1.8V至18.0V的输出电压
使用陶瓷输出电容时保持稳定
带电流折返的限流保护
关断引脚
高电源抑制比：在1 kHz时典型值为50 dB

应用领域

无绳电话、无线通信
个人数字助理、笔记本电脑和上网本
数码相机
微控制器电源
汽车音响和导航系统
家用电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	28V
	输出电压	12V
	输出电流	150mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)

	属性	参数值
	压差	-
	静态电流(Iq)	105uA
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
