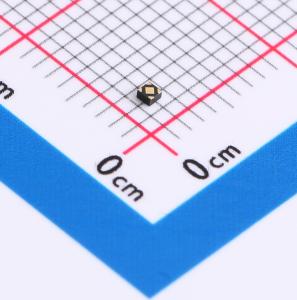

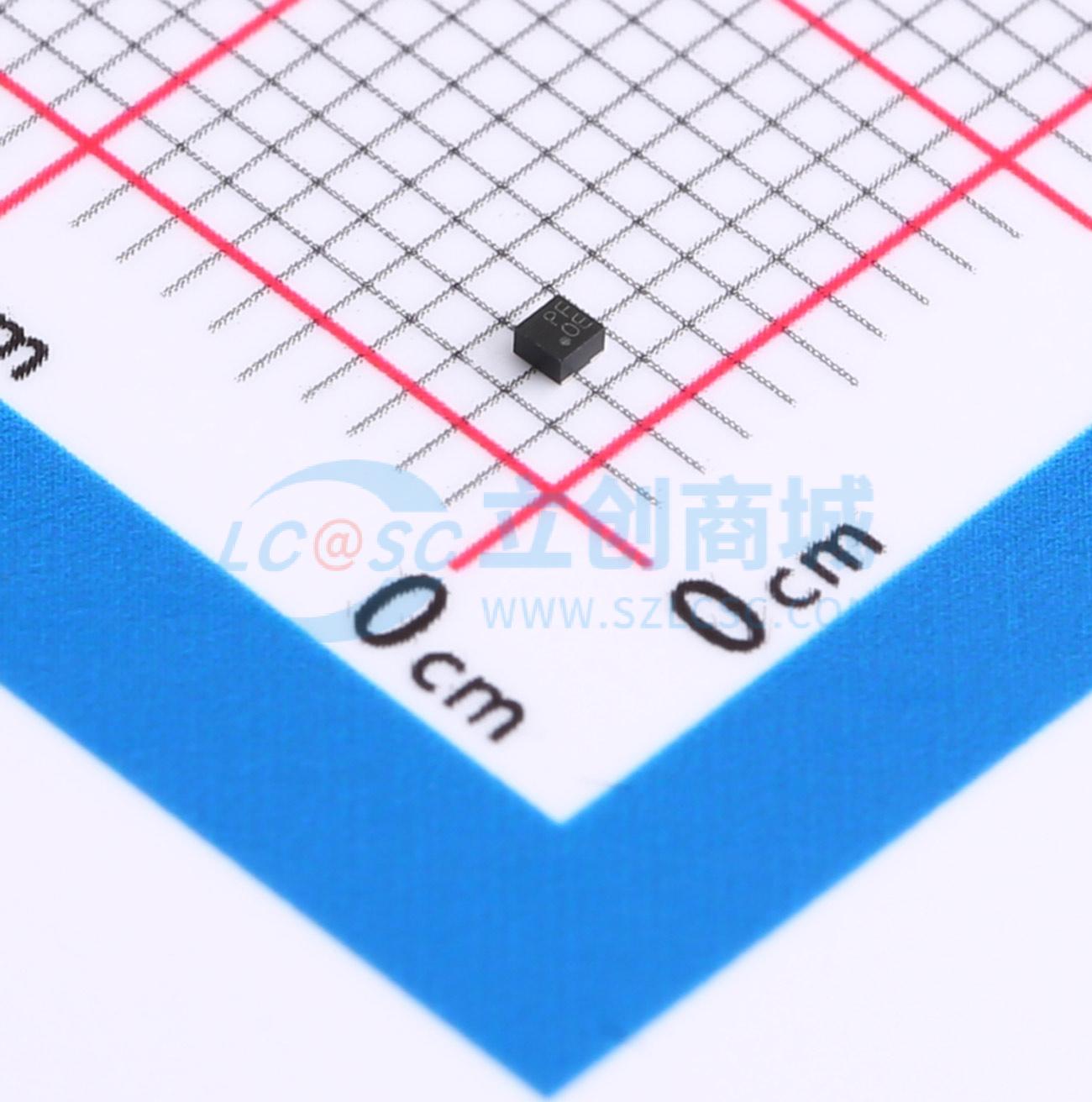

MCP1711T-25I/5X

MCP1711 是一款高精度的CMOS低压差（LDO）电压调节器，能够提供高达150毫安的电流，而静态电流消耗仅为0.6微安（典型值）。输入工作范围指定为1.4V至6.0V，使其成为移动应用和单节锂离子电池供电应用的理想选择。

MCP1711 在 VR = 5.0V 时仅需 0.32V（典型值），在 VR = 1.2V 时仅需 1.41V（典型值）的输入到输出电压差即可提供150毫安的输出电流。在+25℃下，对于 VR < 2.0V 的情况，MCP1711 的输出电压精度通常为±0.02V；对于 VR ≥ 2.0V 的情况，其输出电压精度为±1%。温度稳定性约为±50 ppm/℃。线路调整率在+25℃下通常为±0.01%/V。

MCP1711 可用的输出电压范围从1.2V到5.0V。由于出色的内部相位补偿，即使不连接输出电容，LDO输出也是稳定的。然而，为了更好的瞬态响应，应添加输出电容。MCP1711与低ESR陶瓷输出电容兼容。

内置的过流限制和短路保护功能为任何应用提供了强大的解决方案。MCP1711具有真正的电流折返特性。当负载减少超过MCP1711的负载额定时，输出电流和输出电压将折返至大约80毫安（典型值）在接近0V输出时。当负载阻抗增加并返回到额定负载时，MCP1711将按照相同的折返曲线恢复。

如果设备处于关断模式，通过向SHDN引脚输入低电平信号，电流消耗将减少到小于0.1微安（典型值为0.01微安）。在关断模式下，如果使用了输出电容，则会通过内部专用开关放电，结果是输出电压迅速回到0V。

MCP1711的封装选项包括4引脚1 x 1毫米UQFN和5引脚SOT-23，这使得该设备非常适合小型和紧凑型应用。

• 能量采集
• 长寿命电池供电应用
• 便携电子设备
• 超低功耗“绿色”产品
• 移动设备/终端
• 无线局域网
• 模块（无线，摄像头）
