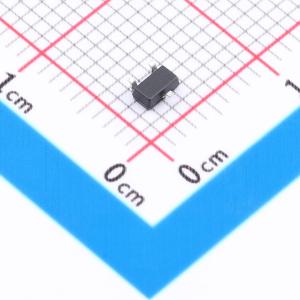

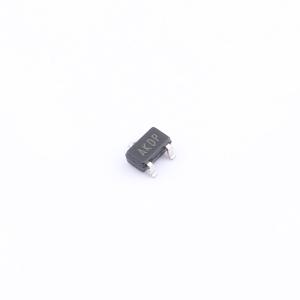

MCP1702T-3602E/CB

250 mA低静态电流LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.0 μA 静态电流（典型值）· 输入工作电压范围：2.7V 至 13.2V · 输出电流为 250 mA 时输出电压 ≥2.5V · 输出电流为 200 mA 时输出电压 <2.5V · 低压差（LDO）电压 625 mV 典型值 @250 mA (VOUT=2.8V) · 输出电压容差 0.4% 典型值 · 标准输出电压选项：1.2V, 1.5V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 4.0V, 5.0V · 输出电压范围 1.2V 至 5.5V，以 0.1V 递增（如有需求，可提供 50 mV 递增）· 输出电容稳定在 1.0 μF 至 22 μF · 短路保护 · 过温保护
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1702T-3602E/CB
商品编号: C625365
商品封装: SOT-23A-3
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

MCP1702是一系列CMOS低压差（LDO）稳压器，仅消耗2.0 μA的静态电流（典型值），却能提供高达250 mA的电流。其输入工作电压范围为2.7V至13.2V，是两到六节原电池供电应用、9V碱性电池以及一到两节锂离子电池供电应用的理想选择。 MCP1702仅需625 mV（典型值）的输入输出电压差（V_OUT = 2.8V），就能提供250 mA的电流。在+25℃时，MCP1702的输出电压容差典型值为±0.4%，在-40℃至+125℃的工作结温范围内，最大容差为±3%。在+25℃时，线性调整率典型值为±0.1%。 MCP1702的输出电压范围为1.2V至5.0V。仅使用1 μF的输出电容时，LDO输出稳定。输入和输出端均可使用陶瓷、钽或铝电解电容器。过流限制和过温关断功能为任何应用提供了可靠的解决方案。

商品特性

2.0 μA静态电流（典型值）
输入工作电压范围：2.7V至13.2V
输出电压≥2.5V时，输出电流为250 mA
输出电压<2.5V时，输出电流为200 mA
低压差（LDO）电压：250 mA时典型值为625 mV（V_OUT = 2.8V）
典型输出电压容差为0.4%
标准输出电压选项：1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、4.0V、5.0V
输出电压范围为1.2V至5.5V，以0.1V递增（可按需提供50 mV递增）
使用1.0 μF至22 μF输出电容时稳定
短路保护
过温保护

应用领域

电池供电设备
电池供电报警电路
烟雾探测器、二氧化碳探测器
寻呼机和手机
智能电池组
低静态电流电压基准
个人数字助理（PDA）
数码相机
微控制器电源
太阳能供电仪器
消费类产品
电池供电数据记录器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	13.2V
	输出电压	3.6V
	输出电流	250mA
	电源纹波抑制比(PSRR)	44dB@(100Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	-
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
